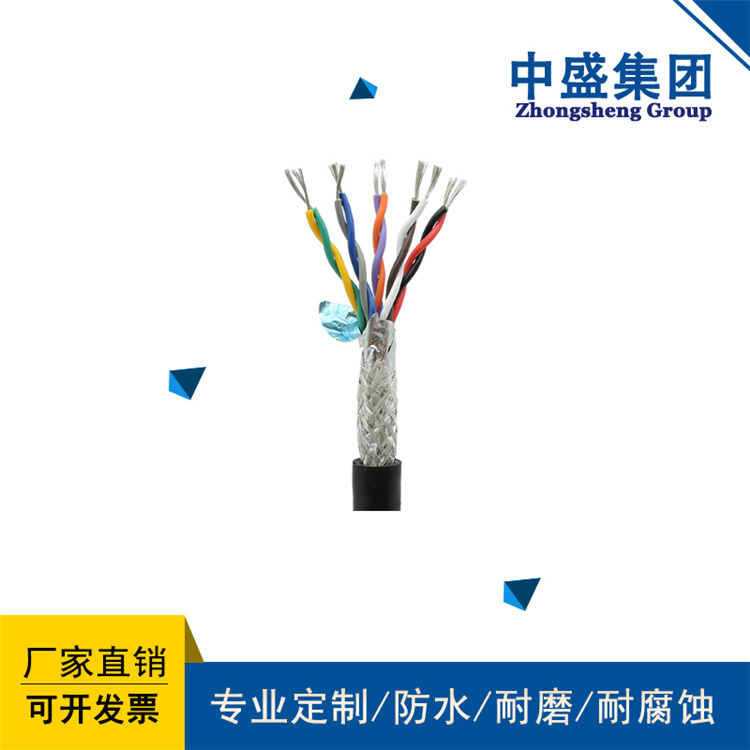

- 產品名稱：安徽天長中盛電纜485線RS485總線電纜屏蔽雙絞線 RS485 2*0.75
- 瀏覽：
- 添加時間：2021-07-12 17:00:29
- 推薦度：
RS485 總線安裝布線注意事項
● 采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應
盡量短，以便使引出線中的反射信號對總線信號的影響最低。
● 注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產
生這種不連續性：總線的不同區段采用了不同電纜、某一段總線上有過多收發器緊靠在
一起安裝，再者是過長的分支線引出到總線。
● RS485 總線當空閑或開路時，會導致接收器誤觸發。因此接收器一端應加偏置電阻，將
總線設定在一個確定的狀態。
● RS485 總線長距離通訊時由于阻抗不匹配會引起信號反射，必須在電纜的末端跨接一個
與電纜的特性阻抗同樣大小的終端電阻（通常為120 Ω ），使電纜的阻抗連續。
● RS485 接地注意事項：
1） 共模干擾問題：RS-485 接口采用差分方式傳輸信號方式，系統只需檢測兩線之間的
電位差就可以了。RS-485 收發器共模電壓范圍為-7～+12V。當網絡線路**模電壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口。
2） EMI 電磁干擾問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有
一個低阻的返回通道（信號地），就會以輻射的形式返回源端，整個總線就會像一
個巨大的天線向外輻射電磁波。
因此整個RS-485 網絡必須有一條低阻的信號地將兩個接口的工作地連接起來，使
共模干擾電壓被短路。
● RS485 總線長距離通訊時易受強信號干擾，所以應加保護措施，可選擇的方法如下：
1） 隔離保護方法：
采用高頻變壓器、光耦等元件實現接口的電氣隔離。將瞬態高壓轉移到隔離接口中的電隔離層上，不會產生損害性的浪涌電流，起到保護接口的作用。
2） 旁路保護方法：
利用瞬態抑制元件（如TVS、MOV、氣體放電管等）將危害性的瞬態能量旁路到大地。
● RS485 總線上每個通信節點上采取保護措施，如：在每個節點的A、B 線上串聯一個10
歐姆的隔離電阻，可以防止某個節點損壞后影響整條線路的通信功能。
1.6 RS485 總線節能方法
● 減小每幀數據發送量。
● 收發器處于空閑模式時必須關閉它的發送驅動器，以減小功率消耗。
● 選擇具有失效保護功能的低功耗器件（不需加偏置電阻）。
● 通訊距離短、通訊速率不高的場合不需加終端電阻。
● 網絡終端采用RC 阻容匹配或肖特基二極管方式代替終端電阻可有效減小電流消耗。
