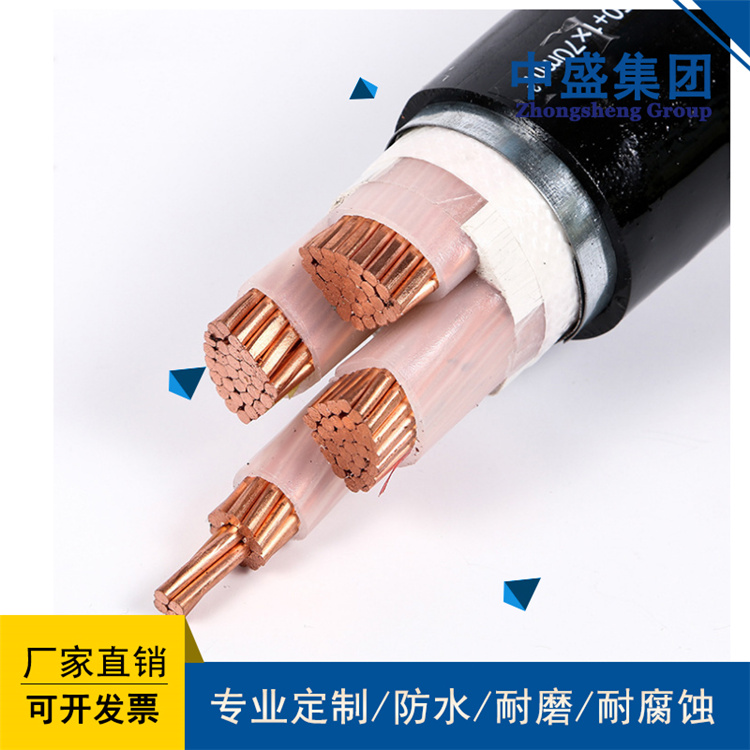

- 產品名稱：中盛電纜耐火鋼帶鎧裝交聯電力電纜NH-YJV22 5*10
- 瀏覽：
- 添加時間：2021-09-16 14:25:11
- 推薦度：
NH-YJV22電纜全稱
額定電壓0.6/1kV銅導體交聯聚乙烯絕緣鋼帶鎧裝黑色聚氯乙烯護套允許長期工作溫度為90℃耐火低壓電力電纜 技術符合GB/T 12706.1-2008和GB/T 19666-2005規范要求
NH-YJV22電纜型號代號說明
| 項目名稱 | 代號 | 代號說明 |
|---|---|---|
| 耐火特性 | NH | 耐火 |
| 絕緣材料 | YJ | 交聯聚乙烯 |
| 導體材質 | T | 銅 |
| 內護層/護套材料 | V | 聚氯乙烯 |
| 鎧裝材料 | 2 | 鋼帶 |
| 外護套材料 | 2 | 聚氯乙烯 |
| 外觀形狀 | Y | 圓形 |
| 耐溫等級 | 90 | 導體長期允許zui高工作溫度為90℃ |
| 導體種類 | - | - |
| 導體型式 | 1 | 非緊壓圓型 |
| 額定電壓 | 0.6/1kV | 額定電壓0.6/1kV |
| 外皮著色 | BK | 黑 |
| 交聯方式 | ST2 | 二步法硅烷交聯 |
| 內護層工藝方式 | R | 繞包 |
| 執行標準 | GB/T 12706.1-2008 | GB/T 12706.1-2008標準 |
| 附加標準 | GB/T 19666-2005 | GB/T 19666-2005 標準 |
NH-YJV22耐火電力電纜規格表
| 1*1.5 | 2*1.5 | 3*1.5 | 4*1.5 | 5*1.5 | 3*1.5+1*1 | 3*1.5+2*1 | 4*1.5+1*1 |
| 1*2.5 | 2*2.5 | 3*2.5 | 4*2.5 | 5*2.5 | 3*2.5+1*1.5 | 3*2.5+2*1.5 | 4*2.5+1*1.5 |
| 1*4 | 2*4 | 3*4 | 4*4 | 5*4 | 3*4+1*2.5 | 3*4+2*2.5 | 4*4+1*2.5 |
| 1*6 | 2*6 | 3*6 | 4*6 | 5*6 | 3*6+1*4 | 3*6+2*4 | 4*6+1*4 |
| 1*10 | 2*10 | 3*10 | 4*10 | 5*10 | 3*10+1*6 | 3*10+2*6 | 4*10+1*6 |
| 1*16 | 2*16 | 3*16 | 4*16 | 5*16 | 3*16+1*10 | 3*16+2*10 | 4*16+1*10 |
| 1*25 | 2*25 | 3*25 | 4*25 | 5*25 | 3*25+1*16 | 3*25+2*16 | 4*25+1*16 |
| 1*35 | 2*35 | 3*35 | 4*35 | 5*35 | 3*35+1*16 | 3*35+2*16 | 4*35+1*16 |
| 1*50 | 2*50 | 3*50 | 4*50 | 5*50 | 3*50+1*25 | 3*50+2*25 | 4*50+1*25 |
| 1*70 | 2*70 | 3*70 | 4*70 | 5*70 | 3*70+1*35 | 3*70+2*35 | 4*70+1*35 |
| 1*95 | 2*95 | 3*95 | 4*95 | 5*95 | 3*95+1*50 | 3*95+2*50 | 4*95+1*50 |
| 1*120 | 2*120 | 3*120 | 4*120 | 5*120 | 3*120+1*70 | 3*120+2*70 | 4*120+1*70 |
| 1*150 | 2*150 | 3*150 | 4*150 | 5*150 | 3*150+1*70 | 3*150+2*70 | 4*150+1*70 |
| 1*185 | 2*185 | 3*185 | 4*185 | 5*185 | 3*185+1*95 | 3*185+2*95 | 4*185+1*95 |
| 1*240 | 2*240 | 3*240 | 4*240 | 5*240 | 3*240+1*120 | 3*240+2*120 | 4*240+1*120 |
| 1*300 | 2*300 | 3*300 | 4*300 | 5*300 | 3*300+1*150 | 3*300+2*150 | 4*300+1*150 |
| 1*400 | 2*400 | 3*400 | 4*400 | 5*400 | 3*400+1*240 | 3*400+2*240 | 4*400+1*240 |
nh-yjv22電纜適用范圍
系統
本產品適用于交流50Hz，額定電壓0.6/1kV的線路中(系統zui高電壓1.2kV)電力線路中傳輸電能。
場合
敷設在冶金、電力、建筑等行業的室內、電纜溝、管道、直埋等且能承受機械外力的作用有防火要求的固定用途場合。NH-YJV22耐火鋼帶鎧裝交聯電力電纜_廠家_價格_型號_規格_技術參數
NH-YJV22耐火電纜產品特點
本產品生產原料來源廣泛且價格低廉，易于加工制造。該產品采用交聯聚乙烯絕緣，與聚氯乙烯絕緣電纜相比，絕緣性能好，導體工作溫度較高，可達90度。在火災中能保持一定時間繼續運行。
符合標準
nh-yjv22電纜執行標準
GB/T 12706.1-2008 額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）
附加標準
GB/T 19666-2005 阻燃與耐火電線電纜通則
使用特性
額定電壓
工頻交流額定電壓為0.6/1kV，使用交流系統zui高電壓應不超過1.2kV。
工作溫度
電纜導體長期允許zui高工作溫度為90℃；短路時，電纜導體的zui高溫度不超過250℃，持續時間不超過5S。
環境溫度
電纜運行zui低環境溫度-10℃。
敷設溫度
安裝敷設時，溫度應不低于0℃。
彎曲半徑
推薦zui小彎曲:單芯電纜彎曲半徑不超過15D，多芯電纜彎曲半徑不超過12D。
敷設落差
產品標識
線芯
1.顏色標示
多芯電纜采用不同顏色標識時，符合下述規定：
2芯電纜：紅、藍；
3芯電纜：黃、綠、紅；
4芯電纜：黃、綠、紅、藍；
5芯電纜：黃、綠、紅、藍、黑（或由供需雙方協商確定）；
2.數字標識
多芯電纜采用數字標識時，符合下述規定：
2芯電纜：0、1；
3芯電纜：1、2、3；
4芯電纜：0、1、2、3；
5芯電纜：0、1、2、3、4；
其中數字1、2、3用于主線芯，0用于中性線芯。在5芯電纜，數字“4”指特定目的導體（包括接地導體），絕緣線芯采用數字標識時，絕緣應為同一種顏色并按照數字排列。數字應用阿拉伯?dāng)?shù)字印在絕緣線芯的表面上，數字顏色應相同并與絕緣顏色有明顯反差且字跡清楚；數字標志應沿著絕緣線芯以相等的間隔重復出現，相鄰兩組數字標志應彼此顛倒。當標識由單個數字組成時，則應在數字的下面放一個破折號，如果標識是由兩個數字組成時，則應上下排列并在后面數字的下方放置破折號，相鄰兩組數字標識的間距d應不大于50mm。
顏色色譜(電纜優先選用的色譜)
外皮 電纜外護套通常為黑色，但也可以按照制造方或買方協議采用黑色以外的顏色，以適應其使用環境，電纜應有制造廠商名、產品型號和額定電壓的連續標識，廠名標識可以是制造廠商或商標的重復標識；一個完整標識的末端與下一標識的始端之間的距離。在電纜外護套上應不超過500mm;在電纜絕緣或包帶上應不超過200mm；印刷標識應耐擦且不容脫落，表面的印字內容應該清晰可辨。注：護套表面的標識也可根據用戶或者制造廠商的習慣添加其他標識內容。
交貨與允差
長度誤差
交貨長度計量誤差為±0.5%。
交貨長度
重量小于80kg的電纜允許成圈包裝交貨，其短段線纜交貨長度應不超過交貨總長度的5%，或可根據雙方協議任何長度的電纜交貨。
