- 產品名稱：安徽天長儀表中盛儀表鎧裝熱電阻 WZPK-248 L=50mm
- 瀏覽：
- 添加時間：2021-11-10 11:20:32
- 推薦度：
介紹：

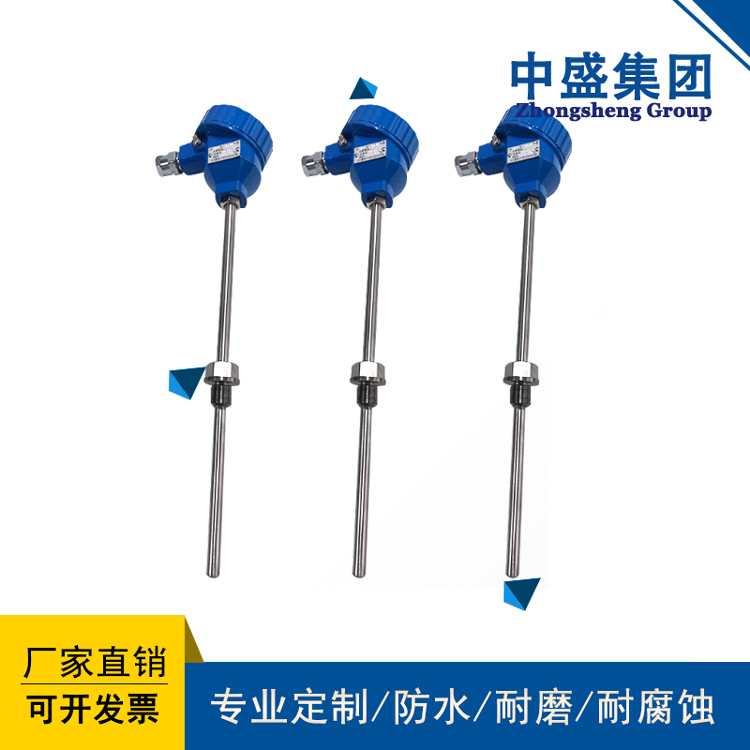

熱電阻 WZPK-248 L=50mm -200~450度 PT100 SUS304 3線制
工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。
在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dⅡBT4～dⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。
隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3825.2-2000標準，由國家級儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。
主要技術指標
◆量程規格
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差Δt |
WZP | Pt100 | -200-500 | A級 | ±(0.15+0.002ㄧtㄧ) |
WZP2 | ||||
WZPK | B級 | ±(0.30+0.005ㄧtㄧ) | ||
WZPK2 |
注：“t”為感溫元件實測溫度絕對值，雙支鉑電阻只供應B級。
*A級為特殊訂貨
◆公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
◆熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度應在15~35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
◆熱電阻允許通過電流：通過鉑電阻的測量電流最大不超過5mA。
防爆類型和級組
防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
外殼防護等級：IP65
原理和結構
隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓 鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破 壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
由于產品采用是上述防爆特殊結構，使產品完全符合使用在dIIBT4至dIICT6防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
隔爆熱電阻的防爆標志表示方法
□Ⅱ□□
□：隔爆型d
Ⅱ：類別（工廠用電氣設備）
□：防爆等級B-C
□：溫度組別T1-T6
◆電氣設備的類別、級別和溫度組別說明
電氣設備分為二類：Ⅰ類-煤礦井下用電氣設備 Ⅱ類-工廠用電氣設備
◆防爆等級：隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物，最大安全間隙分為A、B、C三級。
◆溫度組別：隔爆熱電阻的溫度組別按其外露部分，最高表面溫度分為T1～T6六組。
溫度組別 | 允許最高表面溫度℃ |
T1 T2 T3 T4 T5 T6 | 450 300 200 135 100 85 |
隔爆熱電阻的種類和規格
類別 | 型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間T0.5S | 公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
總長Lmm | 插深lmm | |||||||||
鉑熱電阻 | WZP-24SA | Pt100 | -200-500 | 1Cr18Ni9Ti不銹鋼或0Cr18Ni12Mo2Ti | ≤90 | 10 | 防爆接線盒：固定螺紋安裝M27*2 | 150 200 250 300 400 500 750 1000 | dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6 | |
WZP2-24SA | ||||||||||
WZP-44SA | 6.4 | 防爆接線盒：固定法蘭安裝 | ||||||||
WZP2-44SA | ||||||||||
WZP-64S WZP2-64S | 1Cr18Ni9Ti | 30 | 錐形保護管M33*2 | 100 200 300 | ||||||
隔爆鎧裝熱電阻的種類和規格
類別 | 型號 | 分度號 | 測溫范圍℃ | 保護管直徑Dmm | 熱響應時間T0.5S | 公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
總長Lmm | 插深lmm | |||||||||
鉑熱電阻 | WZPK-24 | Pt100 | -200-500 | ￠6或￠5 | ≤12 ≤8 | 10 | 防爆接線盒：固定螺紋安裝M27*2 | 150 200 250 300 400 500 750 1000 | dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6 | |
WZPK2-24 | ||||||||||
WZPK-44 | 6.4 | 防爆接線盒：固定法蘭安裝 | ||||||||
WZPK2-44 | ||||||||||
注：法蘭是儀表行業標準JB/T5219-1991屬平法蘭
□選項須知：
1）型號
2）分度號
3）防爆等級
4）精度等級
5）安裝固定形式
6）保護管材質
7）長度或插入深度
例例A：防爆熱電阻，Pt100型，固定螺紋M27×2，防爆等級dⅡBT4級，保護管316，插 入深度300mm。WZP-240，Pt100，L=450×300，dⅡBT4 溫度變送器0.5級，保護管316，螺紋 M27×2。
□選項須知：
1）型號
2）分度號
3）防爆等級
4）精度等級
5）安裝固定形式
6）保護管材質
7）長度或插入深度
例例A：防爆熱電阻，Pt100型，固定螺紋M27×2，防爆等級dⅡBT4級，保護管316，插 入深度300mm。WZP-240，Pt100，L=450×300，dⅡBT4 溫度變送器0.5級，保護管316，螺紋 M27×2。
