| 詳細介紹: 產品詳細介紹

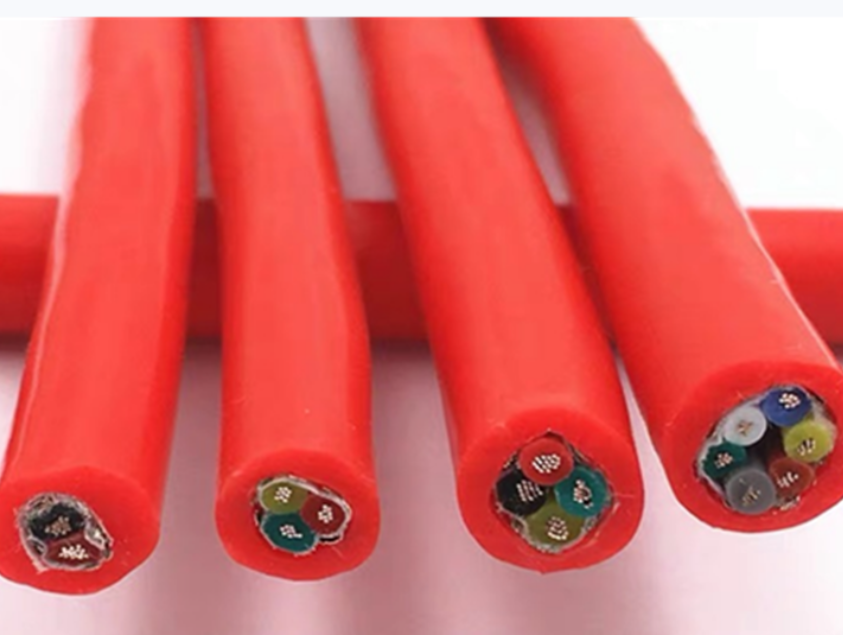

一：產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，敷設方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。 二：產品執行標準Q/HHTZH001.1阻燃耐火特性試驗執行GB12666-90要求 三：使用特性1． 交流額定電壓：U0/U 0.6/1KV工作溫度： 180℃***低環境溫度：固定敷設-60℃2． 電纜安裝敷設溫度應不低于-25℃。3． 電纜允許彎曲半徑：電纜***小為電纜外徑的10倍 四：基本型號及名稱
表1 型號 產品名稱
YGC 硅橡膠絕緣硅橡膠護套電力電纜
YGCR 硅橡膠絕緣硅橡膠護套移動用電力軟電纜
YGCP 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜
YGC22 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜
JGG 硅橡膠絕緣硅橡膠護套安裝線
JGGR 硅橡膠絕緣硅橡膠護套移動用安裝軟線
JGGP 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線
JHXG 硅橡膠絕緣電機引接線
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
代號 代號含義
Y 系列代號(移動軟電纜)
G 硅橡膠
C 重型
22 鋼帶鎧裝
P 銅編織屏蔽
R 多股絞合導體
J 電機引接線
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。
2．20℃時絕緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
線芯*標稱截面(mm2) 導體結構
(根數*直徑)
(B/R)
mm 電纜外徑 參考重量(kg/km)
YGC
JGGF YGCR
JGGFR YGCR
JGGFR YGC22
JGG22
1*1.5 19*0.32/48*0.20 3.2 3.5 27.5
1*2.5 19*0.41/51*0.25 3.7 3.9 38.6
1*4 19*0.52/82*0.25 4.6 5.2 55.5
1*6 19*0.65/123*0.25 5.6 6.5 77.7
1*10 48*0.52/204*0.25 7.2 7.8 132
1*16 75*0.52/323*0.25 8.2 9.0 188
1*25 108*0.52/513*0.25 10.2 11.0 312
1*35 108*0.65/722*0.25 112 12.0 408
1*50 10*2.52/1026*0.25 13.5 14.5 554
1*70 19*2.16/1406*0.25 16.5 17.5 762
1*95 19*2.52/486*0.50 19.0 20.5 1045
1*120 24*2.52/608*0.50 20.0 22.0 1281
1*150 30*2.52/760*0.50 21.0 24.2 1612
1*185 37*2.52/945*0.50 25.0 28.0 1981
2*2.5 7*0.68/51*0.25 10.5 11.2 158 272
2*4 19*0.52/82*0.25 12 13.2 210 347
2*6 19*0.65/123*0.25 14.0 15.3 263 407
2*10 7*1.37/204*0.25 17.8 18.9 394 562
2*16 7*1.70/323*0.25 20.0 21.2 540 724
2*25 7*2.15/513*0.25 23.0 24.5 794 828
2*35 7*2.52/722*0.25 25.7 26.3 1037 1037
2*50 10*2.52/1026*0.25 26.0 27.5 1236 1385
2*70 19*2.16/1406*0.25 27.0 28.9 1647 1792
2*95 19*2.52/486*0.50 32.0 33.9 2189 2654
2*120 24*2.52/608*0.50 45.0 48.0 2640 3180
2*150 30*2.52/760*0.50 52.0 57.0 3280 3920
2*185 37*2.52/945*0.50 60.0 65.0 4006 4768
3*1.5 7*0.52/48*0.20 9.7 10.7 150 291
3*2.5 7*0.68/51*0.25 11.7 12.2 196 342
3*4 19*0.52/82*0.25 12.6 13.5 274 444
3*6 19*0.65/123*0.25 14.8 16.2 350 531
3*10 7*1.37/204*0.25 20.0 22.0 539 737
3*16 7*1.70/323*0.25 22.0 24.5 740 972
3*25 7*2.15/513*0.25 25.3 27.0 1139 1372
3*35 7*2.52/722*0.25 28.0 31.5 1480 1729
3*50 10*2.52/1026*0.25 32.0 37.5 1900 2405
3*70 19*2.16/1406*0.25 41.0 50.0 4061 3087
3*95 19*2.52/486*0.50 45.0 55.0 997 4003
3*120 24*2.52/608*0.50 50.0 60.0 4060 4887
3*150 30*2.52/760*0.50 60.0 65.0 5197 2995
3*185 37*2.52/945*0.50 65.0 70.0 6279 7262
3*4+1*2.5 19*0.52/82*0.25 14.5 15.5 320 481
3*6+1*4 19*0.65/123*0.25 16.2 17.8 423 597
3*10+1*6 7*1.37/204*0.25 21.0 23.0 630 827
3*16+1*10 7*1.70/323*0.25 23.0 25.0 888 1255
3*25+1*16 7*2.15/513*0.25 27.0 29.0 1375 1578
3*35+1*16 7*2.52/722*0.25 32.3 35.0 1690 1927
3*50+1*25 10*2.52/1026*0.25 36.0 40.0 2175 2760
3*70+1*35 19*2.16/1406*0.25 40.0 44.0 2950 3546
3*95+1*50 19*2.52/486*0.50 46.0 52.0 3950 |
