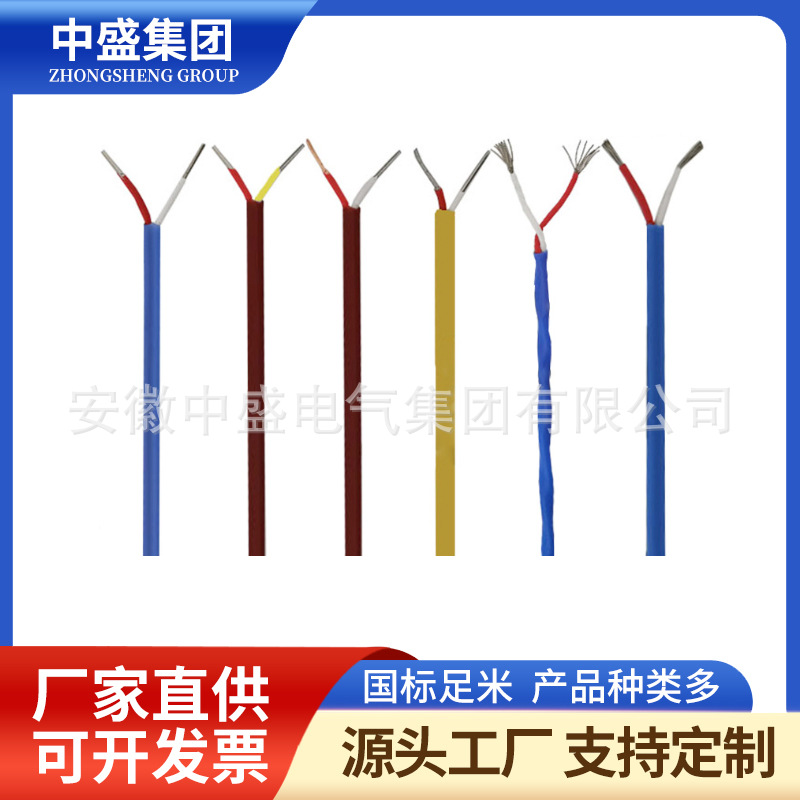

- 產品名稱：高溫補償電纜KCA-HS-FGP1-FFPR 1*2*2.5
- 瀏覽：
- 添加時間：2022-06-30 11:24:28
- 推薦度：
正極 | 負極 | 正極 | 負極 | ||
SC | S（鉑銠10-鉑） | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
NC | N（鎳鉻硅-鎳硅） | NPC（鐵） | NNC（銅鎳） | 紅 | 黃 |
KC | K（銅-康銅） | KPC（銅） | KNC（銅鎳） | 紅 | 藍 |
KX | K（鎳鉻-鎳硅） | KPX（鎳鉻） | KNX（鎳硅） | 紅 | 黑 |
EX | E（鎳鉻-銅鎳） | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
JX | J（鐵-銅鎳） | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
TX | T（銅-銅鎳） | TPX（銅） | TNX（銅鎳） | 紅 | 白 |
F、F46、 HF、HBF補償導線系列是采用-進口優質氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入 油水中長期使用。熱電偶補償導線使用溫度可以在—60—260℃，屬于當代國內先進水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃 分為SC、KC、KX、EX、JX、TX、NC。熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被 廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
執行標準
本產品執行GB/4989-94等效用IEC584-3標準
阻燃特性符合GB/T1830.3(IEC60332-3)規定要求
適用范圍：本產品廣泛適用于石油、化工、冶金、核電站、發電廠等測量部門精確操作自動化控制、測量溫度、計算機測溫系統中分度號為S、K、E、J和T型熱電偶配用補導線。
產品特性：根據不同惡劣環境、采用不同材料結構，達到耐火、耐油、耐酸、耐堿、耐腐蝕等要求。
護層著色：
型號 SC KC KC1 KX EX JX TX
正極 紅 紅 紅 紅 紅 紅 紅
負極 綠 藍 海藍 黑 棕 紫 白
型號分度和絕緣著色
型號 熱電偶分度號 配用熱電偶 補償導線合金絲 絕緣層著色
正極 負極 正極 負極
BC B 鉑銠30-鉑銠6 銅 銅 紅 灰
SC S 鉑銠10-鉑 SPC(銅) SNC(銅鎳0.6) 紅 綠
RC R 鉑銠13-鉑 RPC(銅) SNC(銅鎳0.6) 紅 綠
KCA K 鎳鉻-鎳硅 KPCA(鐵) KNCA(銅鎳2) 紅 藍
KCB KPCB(銅) KNCB(銅鎳4) 紅 藍
KX KPX(鎳鉻10) KNX(鎳硅3) 紅 黑
NC N 鎳鉻硅-鎳硅 NPC(鐵) NNC(銅鎳18) 紅 灰
NX NPX(鎳硅14硅) NNX(鎳硅4) 紅 灰
EX E 鎳鉻-銅鎳 EPX(鎳硅10) ENX(銅鎳45) 紅 棕
JX J 鐵-銅鎳 JPX(鐵) JNX(銅鎳45) 紅 紫
TX T 銅-銅鎳 TPX(銅) TNX(銅鎳45) 紅 白
WC3/25 WRa3-WRa25 鎢錸-鎢錸25 WPC3/25 WNC3/25 紅 黃
WC5/26 WRa5-WRa26 鎢錸5-鎢錸26 WPC5/26 WNC5/26 紅 橙
使用分類及護層顏色
使用分類 精度等級及標志 護層著色
普通級 精密級 普通級 精密級
一般用 G B A 黑色 灰色
耐熱用 H B A 黑色 黃色
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC、KCA、KCB
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、絕緣層、護層材料、使用溫度：
絕緣層及護層 使用溫度
材料 符號
聚氟乙烯 PVC -25～70℃
-25～105℃
聚全氟乙丙烯 FEP -60～205℃
可溶性聚四氟乙烯 PFA -60～260℃
