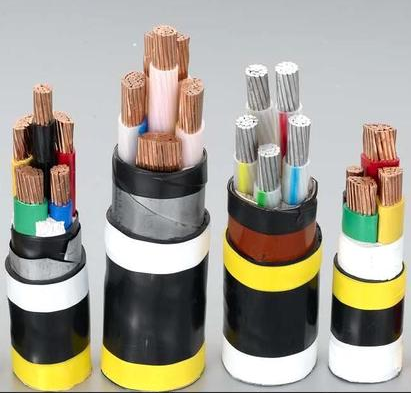

- 產品名稱：中盛低煙無鹵鎧裝電力電纜WDZA-YJY23 4*240+1*120
- 瀏覽：
- 添加時間：2022-07-02 16:23:14
- 推薦度：
一、適用范圍
本產品主要用于高層建筑、地下鐵路、地下街、艦船。海上石油平臺、大型電站及重要的工礦企業等與消防安全和消防救生有關的地方，以及燃燒時要求低煙無鹵阻燃、耐火場所，作輸送電能線路用.軟結構的低煙無鹵阻燃線纜，更適合于機房使用。
二、產品結構示意圖
三、使用特性 1、電纜導體的較高額定溫度為90℃。 2、短路時（較長持續時間不超過5S）電纜導體的較高額定溫度不超過250℃。 3、電纜敷設時環境溫度應不低于0℃，其較小彎曲半徑單芯電纜為20D,多芯電纜為15D（D為電纜外徑） 四、型號及規格 1、電纜的型號如表1. 表1 電纜的型號及名稱
| 型 號 | 名 稱 | |
| 銅 芯 | 鋁 芯 | |
| WDZ-YJY | WDZ-YJLY | 交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃電力電纜 |
| WDZ-YJYR | 交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃軟電力電纜 | |
| WDZA-YJY23 | WDZA-YJLY23 | 交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃電力電纜 |
| WDZ-YJY33 | WDZ-YJLY33 | 交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃電力電纜 |
| WDZ-YJY43 | WDZ-YJLY33 | 交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
| WDZN-YJY | WDZ-YJLY43 | 交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
| WDZN-YJYR | WDZN-YJYR | 交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
| WDZN-YJY23 | 交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火軟電力電纜 | |
| WDZN-YJY33 | 聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜 | |
| WDZN-YJY43 | 交聯聚乙烯絕緣粗鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜 | |
| 注：1、阻燃型電纜可根據用戶需求生產A、B、C、三類，在其型號前分別加“WDZA-”“WDZB-”“WDZ-”，其中“WDZC-”、 “WDZR-”與“WDZ-”相同。 注：2、耐火型電纜可根據用戶需求生產A、B、二類，在其型號前分別加“WDZNA-” “WDNB-”，其中“WDZCN-”、“ WDZRN-”與“WDZN-”相同。 注：3、表中“YJY”與“YJE”相同,即“WDZ-YJE” 與“WDZ-YJY”相同、“WDZ-YJEY23” 與“WDZ-YJLY23” 相同,產品名稱與性能均一致。 注：4、軟結構電纜用“R”表示，如“WDZ-YJYR”、“WDZN-YJYR”。 | ||
2、電纜的規格如表2. 表2 電纜的規格(3kV以下)
| 型 號 | 額定 電壓 kV | 芯 數 | ||||||||
| 銅 芯 | 鋁 芯 | 1 | 2 | 3 | 3 1 | 4 | 3 2 | 4 1 | 5 | |
| 標稱截面mm2 | ||||||||||
| WDZ-YJY | WDZ-YJLY | 0.6 /1 1.8 /3 | 1.5～800 | 2.5～630 | 1.5～500 | 1.5～500 | 1.5～400 | 1.5～400 | 1.5～300 | 1.5～300 |
| WDZ-YJYR | 1.5～500 | 2.5～500 | 1.5～500 | 1.5～500 | 1.5～400 | 1.5～400 | 1.5～300 | 1.5～300 | ||
| WDZA-YJY23 | WDZA-YJLY23 | 4～630 | 2.5～500 | 1.5～500 | 4～400 | 4～400 | 1.5～400 | 1.5～300 | ||
| WDZ-YJY33 | WDZ-YJLY33 | 10～800 | 2.5～630 | 4～500 | 1.5～500 | 4～400 | 4～400 | 1.5～400 | 1.5～300 | |
| WDZ-YJY43 | WDZ-YJLY43 | 25～800 | 25～630 | 25～500 | 25～500 | 25～400 | 25～400 | 25～400 | 25～300 | |
| WDZN-YJY | 1.5～800 | 1.5～630 | 1.5～500 | 1.5～500 | 1.5～400 | 1.5～400 | 1.5～400 | 1.5～300 | ||
| WDZN-YJYR | 1.5～500 | 1.5～500 | 1.5～500 | 1.5～500 | 1.5～400 | 1.5～400 | 1.5～400 | 1.5～300 | ||
| WDZN-YJY23 | 2.5～630 | 2.5～500 | 1.5～500 | 1.5～400 | 1.5～400 | 1.5～400 | 1.5～300 | |||
| WDZN-YJY33 | 10～800 | 4～630 | 4～500 | 2.5～500 | 2.5～400 | 1.5～400 | 1.5～400 | 4～300 | ||
| WDZN-YJY43 | 50～800 | 25～630 | 25～800 | 25～500 | 25～400 | 25～400 | 25～400 | 25～300 | ||
| 注：單芯電纜鎧裝應采用非磁性材料或采用磁損耗結構。 | ||||||||||
五、技術要求 1、電纜的阻燃性能根據用戶需求，應滿足GB/T 19666-2005規定的A類、B類或C類的要求。 2、電纜的耐火性能更具用戶需求，應滿足GB/T 19666-2005規定的要求。 3、電纜的低煙性能，其透光率應不小于60%.4、電纜的無鹵性能，其PH值應不小于4.3，電導率不超過10μs/mm。 5、如用戶對電纜的阻燃性能和耐火性能無特殊要求，則阻燃電纜的阻燃性能按C類進行，耐火型電纜的耐火性能按B類進行。 6、絕緣、護套機械物理性能見表3. 表3 物理性能
| 試 驗 項 目 | 單 位 | 性 能 要 求 | |
| 絕緣 | 護套 | ||
| 老化前 | |||
| 抗張強度 較小 | N/mm2 | 12.2 | 9 |
| 斷裂伸長率 較小 | % | 200 | 125 |
| 烘箱老化后 | |||
| 溫度 | ℃ | 135±3 | 100±2 |
| 持續時間 | h | 168 | 168 |
| 抗張強度變化率 較大 | % | ±25 | |
| 抗張強度 較小 | N/mm2 | 9 | |
| 斷裂伸長率變化率 較大 | % | ±20 | |
| 斷裂伸長率 較小 | % | 110 | |
| 熱延伸試驗 | |||
| 空氣溫度 | ℃ | 200±3 | |
| 載荷時間 | min | 15 | |
| 機械拉力 | N/mm2 | 0.2 | |
| 載荷下較大伸長率 | % | 175 | |
| 冷卻后較大較久變形 | % | 15 | |
| 吸水試驗（重量法） | |||
| 溫度 | ℃ | 85±2 | 85±2 |
| 持續時間 | d | 14 | 14 |
| 較大重量變化 | mg/cm2 | 1 | 25 |
| 收縮實驗 | |||
| 溫度 | ℃ | 130 | |
| 持續時間 | h | 1 | |
| 較大允許收縮率 | % | 4 | |
| 烘箱中失重試驗 | |||
| 溫度 | ℃ | 100±2 | |
| 持續時間 | h | 168 | |
| 較大允許失重 | mg/cm2 | 0.5 | |
7、導體直流電阻見表4。 表4 直流電阻
| 標稱截面mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | |
| 導線直流電阻20℃（Ω/km） | 銅 | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| 鋁 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 | ||
| 標稱截面mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | |
| 導線直流電阻20℃（Ω/km） | 銅 | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| 鋁 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 | |
| 標稱截面mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 | |
| 導線直流電阻20℃（Ω/km） | 銅 | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| 鋁 | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 | |
六、特殊性能試驗如表5。 表5 特殊性能試驗
| 試驗項目 | 試驗類型 | 試驗方法 | |
| WDZ-型 | WDZN-型 | ||
| 阻燃性能 | T | T | GB/T 18380.3-2001 |
| 耐火性能 | / | T | GB/T 19216.21-2003 |
| 低煙性能 | T | T | GB/T 17651.2-1998 |
| 無鹵性能 | T | T | GB/T 17650.2-1998 |
