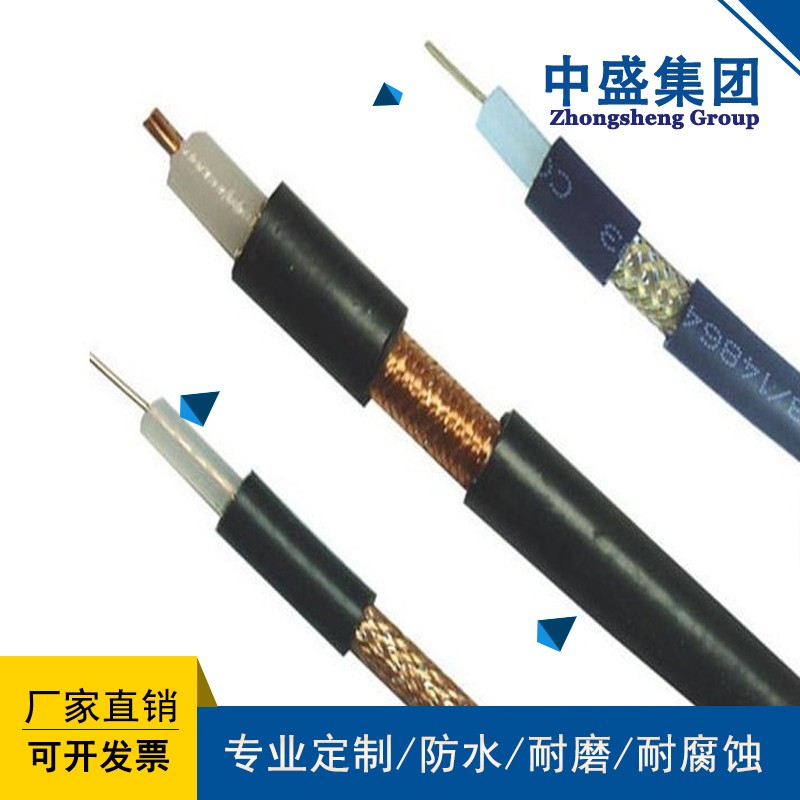

- 產品名稱：安徽中盛同軸視頻電纜 SYV-50-7-1
- 瀏覽：
- 添加時間：2022-08-15 10:52:13
- 推薦度：
SYV中S-同軸射頻電纜,Y-聚乙烯,V-聚氯乙烯
應用范圍
使用與無線電通信和采用類似技術的電子裝置中做高頻傳輸線
Applications:
As high frequency transmission cable, it is used in wireless communication and related electrical equipment.
產品特性：
使用溫度：-10℃~+70℃， 安裝溫度不低于-5℃

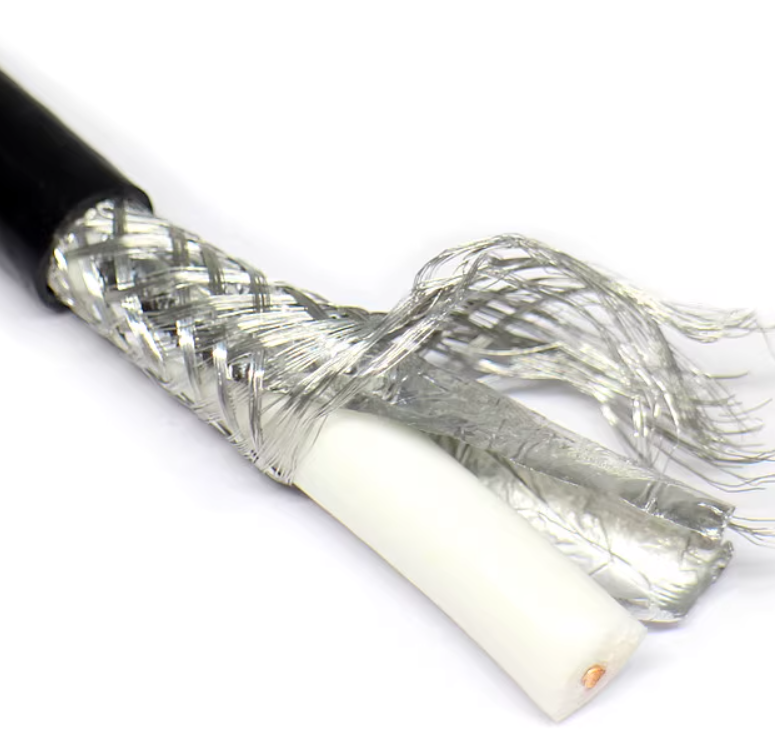

采用新型的鋁箔麥拉加銅網編織雙層屏蔽，有效抵抗電磁波干擾。采用優質聚乙烯，阻抗特性穩定。
Properties:
Working temperature: -10℃~+70℃, the safe temperature is not lower than -5℃.
Adopting new-type aluminum foil and copper net double shielded, effectively resist electromagnetism interfere.
應用標準：
GB/T 14864-93
Standards:
GB/T 14864-93
結構參數表 Structure parameter table
型號 | 線纜結構 | 絕緣外徑 mm | 電纜外徑 mm | |
根/直徑 | 外徑mm | |||
SYV50-1 | 7/0.09 | 0.27 | 0.87±0.05 | 1.9±0.10 |
SYV50-2-1 | 7/0.15 | 0.45 | 1.5±0.10 | 2.9±0.10 |
SYV50-2-2 | 1/0.68 | 0.68 | 2.2±0.10 | 4.0±0.20 |
SYV50-3 | 1/0.90 | 0.90 | 3.0±0.15 | 5.0±0.25 |
SYV50-5-1 | 1/1.37 | 1.37 | 4.6±0.20 | 7.0±0.30 |
SYV50-5-2 | 1/1.37 | 1.37 | 4.6±0.20 | 7.8±0.30 |
SYV50-7-1 | 7/0.76 | 2.28 | 7.3±0.25 | 10.2±0.30 |
SYV50-7-2 | 7/0.76 | 2.28 | 7.3±0.25 | 11.2±0.30 |
SYV50-9 | 7/0.95 | 2.85 | 9.0±0.30 | 12.4±0.40 |
SYV50-12 | 7/1.20 | 3.60 | 11.5±0.40 | 15.0±0.50 |
SYV50-15 | 7/1.54 | 4.62 | 15±0.50 | 19±0.50 |
SYV50-17 | 19/1.04 | 5.20 | 17.3±0.70 | 22±0.60 |
SYV50-23-1 | 19/1.37 | 6.85 | 23±1.0 | 28.8±0.70 |
SYV75-2 | 7/0.08 | 0.24 | 1.5±0.10 | 2.9±0.10 |
SYV75-3 | 7/0.17 | 0.51 | 3.0±0.15 | 5.0±0.25 |
SYV75-5-1 | 1/0.72 | 0.72 | 4.6±0.20 | 7.1±0.30 |
SYV75-5-2 | 7/0.26 | 0.78 | 4.6±0.20 | 7.1±0.30 |
SYV75-7 | 7/0.40 | 1.20 | 7.3±0.25 | 10.2±0.30 |
SYV75-9 | 1/1.37 | 1.37 | 9.0±0.30 | 12.4±0.40 |
SYV75-12 | 7/0.64 | 1.92 | 11.5±0.40 | 15.0±0.50 |
SYV75-15 | 7/0.82 | 2.46 | 15.0±0.50 | 19.0±0.50 |
SYV75-17 | 7/0.95 | 2.85 | 17.3±0.70 | 22.2±0.60 |
SYV75-23-1 | 7/1.27 | 3.81 | 23±1.0 | 28.8±0.70 |
SYV75-28-1 | 7/1.5 | 4.5 | 28±1.0 | 34.5±0.80 |
