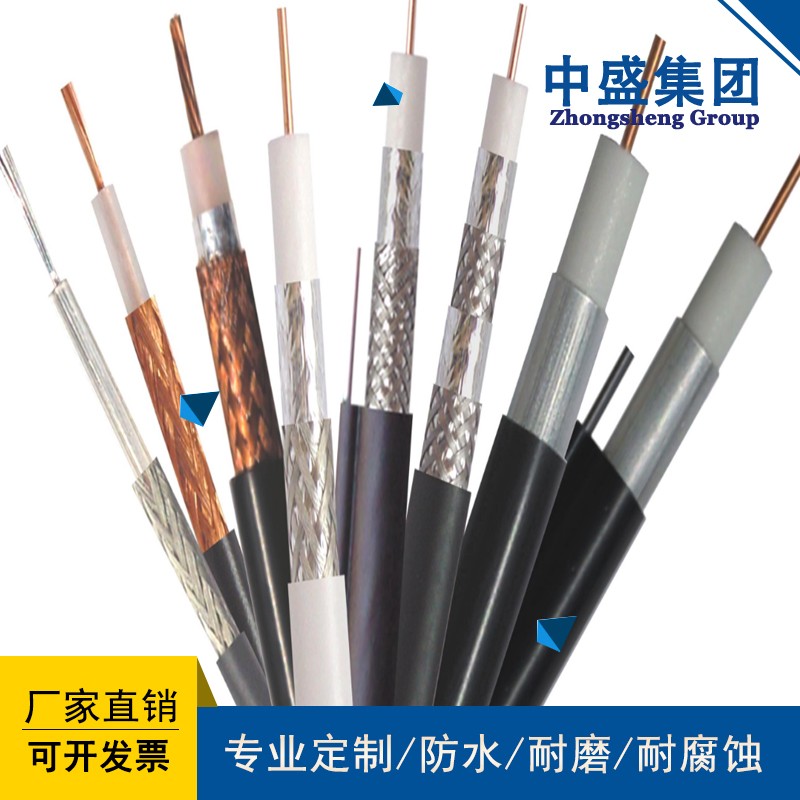

SYV系列實心聚乙烯絕緣射頻同軸電纜

用途：適用于無線電通信和采用類似技術的電子裝置
使用濕度：-40℃－70℃
參考標準號：GB／T14864－1993等
結構數據及主要性能
  型號 內導體根數／直徑mm 絕緣外徑mm 電纜外徑mm 標稱衰減200MHZ dB/m 標稱特性阻抗Ω 試驗電壓k 包裝長度
SYV-50-2-1 7/0.15 1.5±0.10 2.8±0.2 0.45 50±2 2
SYV-50-2-41 1/0.68 2.2±1.10 4.0±0.2 0.31 3
SYV-50-3-1 7/0.32 2.95±0.13 5.0±0.2 0.24 4
SYV-50-3-3 1/0.9 2.95±0.13 5.0±0.2 0.22 4
SYV-50-5-1 1/1.37 4.6±0.2 7.1±0.3 0.18 6.5
SYV-50-7 7/0.76 7.3±0.25 10.2±0.3 0.11 10
SYV-50-9 7/0.95 9.0±0.3 12.4±0.4 0.095 12
SYV-50-12 7/1.15 11.5±0.30 15±0.4 0.08 15
SYV-75-2 7/0.08 1.5±0.10 2.9±0.2 0.38 75±3 1.5
SYV-75-3-1 1/0.51 3.0±0.15 5.0±0.2 0.28 2
SYV-75-3-2 7/0.17 3.0±0.15 5.0±0.2 0.28 2
SYV-75-4-1 1/0.59 3.7±0.13 6.0±0.2 0.22 4
SYV-75-4-2 7/0.21 3.7±0.13 6.0±0.2 0.22 4
SYV-75-5-1 1/0.75 4.6±0.2 7.1±0.2 0.16 5.5
SYV-75-5-2 7/0.26 4.6±0.2 7.1±0.2 0.19 5.5
SYV-75-7 7/0.4 7.25±0.25 10.3±0.3 0.12 8
SYV-75-9 1/1.37 9.0±0.25 12.4±0.4 0.088 10
SYV-75-12 7/0.64 11.5±0.3 15±0.4 0.08 12.5

SYV50-17-41射頻同軸電纜

實芯聚乙烯絕緣射頻電纜：適用于無線電通訊廣播設備和有關無線電電子設備中傳輸射頻信號。
生產執行標準 GB/T14864-93
型號編制及字母代號含義

射頻同軸電纜………………………………………….S

射頻對稱電纜………………………………………….SE

銅導體………………………………………………….T

聚乙烯實芯…………………………………………….Y

聚氯乙烯護套………………………………………….V

三、使用條件

使用溫度：-30℃~70℃。

相對濕度：當溫度為40±2℃時，達98%，安裝敷設溫度不低于-15℃。

允許zui小彎曲半徑：室內使用時不少于5倍電纜外徑，室外使用不小于10倍電纜外徑。

四、型號及名稱

型號	名稱
SYV	實芯聚乙烯絕緣、聚氯乙烯護套同軸射頻電纜

五、結構尺寸

型號規格	內導體mm	絕緣 外徑mm	外導體直徑mm			護套外 徑mm		絕緣電阻 MΩ.km		200MHz下 衰減dB/m
	根數/直徑*		內層	外層	單線直徑
SYV-50-2-1	7/0.16	1.50±0.10	軟 銅 線	/	0.10±0. 01	2.8±0.2		≥5000		≤0.45
SYV-50-2-7	7/0.16	1.50±0.10		/	0.10±0. 01	2.8±0.2				≤0.45
SYV-50-2-8	7/0.16	1.50±0.10		/	0.10±0. 01	2.8±0.2				≤0.45
SYV-50-2-41	1/0.68	2.20±0.10		/	0.14±0. 01	4.0±0.2				≤0.31
SYV-50-3-1	7/0.32	2.95±0.13		/	0.14±0. 01	5.0±0.2				≤0.24
SYV-50-3-3	1/0.90	2.95±0.13		/	0.14±0. 01	5.0±0.2				≤0.22
SYV-50-3-4	1/0.90	2.95±0.13		/	0.14±0. 01	5.0±0.2				≤0.22
SYV-50-3-5	1/0.90	2.95±0.13		軟銅線	0.14±0. 01	5.8±0.2				≤0.22
SYV-50-3-41	1/0.90	2.95±0.13		軟銅線	0.14±0. 01	5.8±0.2				≤0.22
SYV-50-5-1	1/1.40	4.80±0.20		/	0.14±0. 01	7.2±0.3				≤0.15
SYV-50-5-3	1/1.40	4.80±0.20		/	0.14±0. 01	7.2±0.3				≤0.15
SYV-50-5-4	1/1.40	4.80±0.20		軟銅線	0.14±0. 01	7.9±0.3				≤0.15
SYV-50-5-41	1/1.40	4.80±0.20		軟銅線	0.14±0. 01	7.9±0.3				≤0.15
SYV-50-7-1	7/0.75	7.25±0.25		/	0.19±0. 01	10.3±0.3				≤0.11
SYV-50-7-2	7/0.75	7.25±0.25		/	0.19±0. 01	10.3±0.3				≤0.11
SYV-50-7-3	7/0.75	7.25±0.25		軟銅線	0.17±0. 01	11.0±0.3				≤0.11
SYV-50-7-4	7/0.75	7.25±0.15	軟 銅 線	/	0.19±0. 01	10.3±0.3	≥5000		≤0.62**
SYV-50-7-6	7/0.75	7.25±0.15		軟銅線	0.17±0. 01	11.0±0.3			≤0.62**
SYV-50-7-41	7/0.75	7.25±0.25		軟銅線	0.17±0. 01	11.0±0.3			≤0.11
SYV-50-9-41	7/0.95	9.0±0.30		/	0.19±0. 01	12.2±0.4			≤0.095

*表示單線直徑為近似值。
