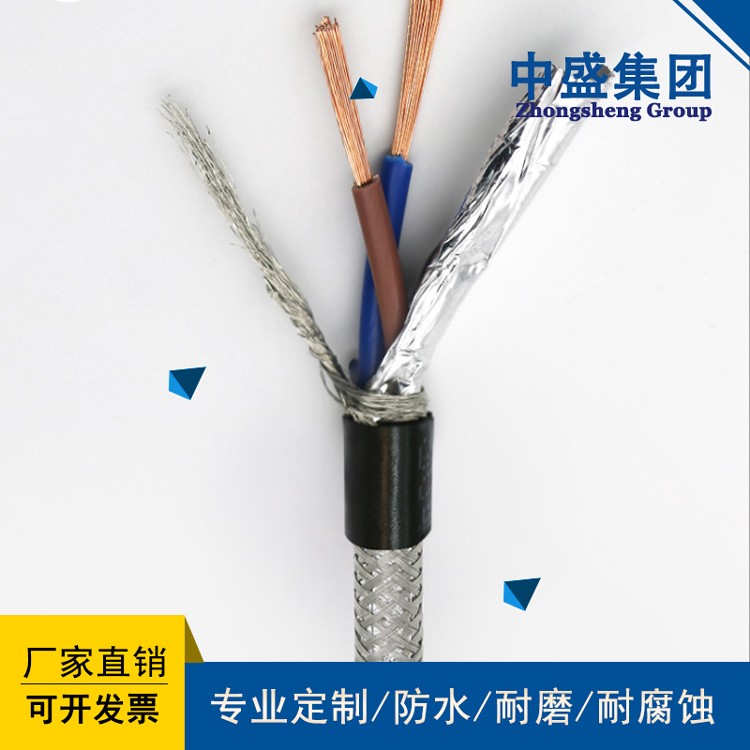

- 產品名稱：中盛視頻復合電纜視頻線視頻電纜SYV-75-5+2*1.0
- 瀏覽：
- 添加時間：2022-08-15 17:49:30
- 推薦度：
供應供應組合（復合）電纜：SYV75-5 RVV 2*1.0 RVVP2*1.0
視頻傳輸安裝電纜 SYV 75-7-1
端子也是非常常見的端子，其全稱是Separate Video，也稱為 SUPER VIDEO。S-Video連接規格是由日本人開發的一種規格，S指的是“SEPARATE（分離）”，它將亮度和色度分離輸出，避免了混合視訊訊號輸出時亮度和色度的相互干擾。S端子實際上是一種五芯接口，由兩路視頻亮度信號、兩路視頻色度信號和一路公共屏蔽地線共五條芯線組成。
同AV 接口相比，由于它不再進行Y/C混合傳輸，因此也就無需再進行亮色分離和解碼工作，而且使用各自獨立的傳輸通道在很大程度上避免了視頻設備內信號串?dāng)_而產生的圖像失真，極大地提高了圖像的清晰度。但S-Video 仍要將兩路色差信號(Cr Cb)混合為一路色度信號C，進行傳輸然后再在顯示設備內解碼為Cb和Cr進行處理，這樣多少仍會帶來一定信號損失而產生失真(這種失真很小但在嚴格的廣播級視頻設備下進行測試時仍能發現) 。而且由于Cr Cb的混合導致色度信號的帶寬也有一定的限制，所以S-Video雖然已經比較優秀，但離完美還相去甚遠。S-Video雖不是的，但考慮到目前的市場狀況和綜合成本等其它因素，它還是應用***普遍的視頻接口之一。
S視頻電纜
為S-視頻應用而設計，Extron雙芯S-視頻電纜在微型高分辨率同軸電纜上傳輸亮度（Y）和色度（C）信息。
這種電纜即使是在信號源和目的地 , 之間經過長距離的電纜傳輸，仍能保持信號的完整性。
該S-視頻電纜包括2根26規（AWG）的75Ω芯線；每根芯線均單獨屏蔽并封裝在護套中以減少干擾。
型號 規格 導體根數 單根導體直徑φ 近似密度KG/KM 外徑mm 編數 編絲直徑 編織材質 編織密度
SYV 75--7--1 1 1.13 113.2 10.2±0.3 144 0.1 純銅(BC) 66.0
SYV 75--7--1 1 1.13 122.7 10.2±0.3 144 0.12 純銅(BC) 85.3
SYV 75--7--1 1 1.13 126.3 10.2±0.3 144 0.13 純銅(BC) 89.0
SYV 75--7--1 1 1.13 114.8 10.2±0.3 168 0.1 純銅(BC) 71.3
SYV 75--7--1 1 1.13 126.8 10.2±0.3 168 0.12 純銅(BC) 92.1
SYV 75--7--1 1 1.13 131.2 10.2±0.3 168 0.13 純銅(BC) 95.1
SYV 75--7--1 1 1.13 116.5 10.2±0.3 192 0.1 純銅(BC) 76.7
