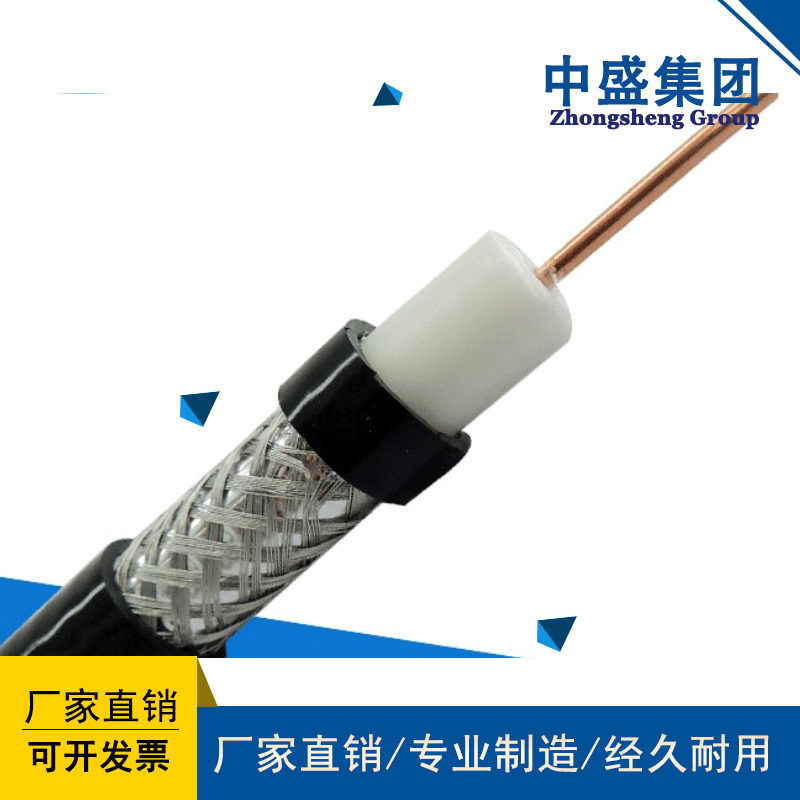

- 產品名稱：中盛視頻電纜組合電纜視頻線視頻電纜SYV-75-5+2*0.75A
- 瀏覽：
- 添加時間：2022-08-16 16:44:16
- 推薦度：
綜合電纜，里面有一根75-5的視頻線，加上一根2*0.75(2根0.75平方)的電源線。SYV電纜全稱實心聚乙烯絕緣射頻同軸電纜，同軸電纜中的一種。
SYV-75-5:SYV代表視頻線,75代表阻抗為75歐姆,-5代表線材的粗細。
SYV 75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYV電纜的作用：監控中常用的視頻線主要是SYV75-3和SYV75-5兩種.如果要傳輸視頻信號不是在200米內可以用SYV75-3,如果在350米范圍內就可以用SYV75-5.
SYV電纜的使用環境：設備的支架連線，閉路電視(CCTV)，共用天線系統(MATV) 以及彩色或單色射頻監視器的轉送。這些應用不需要選擇有特別嚴格電氣公差的精密視頻同軸電纜。視頻同軸電纜的特征電阻是75 歐姆，這個值不是隨意選的。物理學證明了視頻信號最優化的衰減特性發生在77 歐姆。在低功率應用中，材料及設計決定了電纜的最優阻抗為75 歐姆。同軸電纜 用于視頻監控線路、會議視頻等電子線路架設、工程裝修訊號傳輸、影音器材連接以及其它電子裝置，無線電通訊廣播設備的有關無線電電子設備中傳輸射頻信號。廣泛應用于中國電信、中國移動、中國聯通、中國鐵通、中國廣電系統和電力系統,傳輸設備局用2Mb/s、155Mb/s、140Mb/s數字速率口間布線。
型號 | 內導體材料 外徑mm | 絕緣材料 外徑mm | 外導體材料 覆蓋密度 | 護套材料 外徑mm | 特性 阻抗Ω | 絕緣電阻不 小于MΩ.km | 衰減常數 | |
MHz | db/100m | |||||||
SYV75-2-1 |
裸銅線1/0.34
|
2.02
|
單層銅線 屏蔽90%
|
3.30
|
75 | 5000 |
1 4 10 30 78 200 |
2.1 4.3 6.8 11.0 18.5 30.0 |
SYV75-2-1*2 | 5000 | |||||||
SYV75-2-1*8 | 5000 | |||||||
SYV75-2-1*2戶外 | 5000 | |||||||
SYV75-2-1*8戶外 | 5000 | |||||||
SYV75-2-2 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*2 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*8 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*2 戶外 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*8 戶外 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-3 | 裸銅線1/0.34 | 2.02 | 三層屏蔽95% | 4.15 | 5000 | |||
SYV75-3-1 | 裸銅線1/0.50 | 3.00 | 單層屏蔽90% | 5.00 | 5000 | 1 4 30 | 2.0 4.0 13.0 | |
SYV75-3-2 | 裸銅線1/0.50 | 3.00 | 雙層屏蔽95% | 5.50 | 5000 | |||
SYV75-3-3 | 裸銅線1/0.50 | 3.00 | 三層屏蔽95% | 7.00 | 5000 | |||
SYV75-4-1（R） | 裸銅線7/0.21 | 3.70 | 單層屏蔽90% | 6.00 | 5000 | 1 30 | 1.5 12.0 | |
SYV75-4-2 | 裸銅線1/0.60 | 3.70 | 雙層屏蔽95% | 6.80 | 5000 | |||
SYV75-5-1 | 裸銅線1/0.75 | 4.80 | 單層屏蔽90% | 7.10 | 5000 | 1 30 200 | 1.0 2.0 15.0 | |
SYV75-5-1（R） | 裸銅線7/0.26 | 4.80 | 單層屏蔽90% | 7.10 | 5000 | |||
SYV75-5-2 | 裸銅線1/0.75 | 4.80 | 雙層屏蔽95% | 8.15 | 5000 | |||
SYV50-2-1（R） | 裸銅線7/0.16 | 1.50 | 單層屏蔽90% | 2.80 |
50 | 5000 |
200 |
45.0 |
SYV50-2-2（R） | 鍍錫線7/0.15 | 1.55 | 雙層鍍錫線95% | 4.50 | 5000 | |||
SYV50-2-2 | 裸銅線1/0.68 | 2.20 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV50-3-1 | 裸銅線7/0.32 | 2.95 | 單層屏蔽90% | 5.00 | 5000 | 200 | 22.0 | |
SYV50-5-1 | 裸銅線1/1.40 | 4.80 | 單層屏蔽90% | 7.20 | 5000 | 200 | 15.0 | |
1.5C-2V | 鍍錫線1/0.25 | 1.45 | 單層銅線95% | 2.50 |
75
| 5000 |
1 4 10 |
2.84 5.70 9.6 |
1.5C-2V*2 | 鍍錫線1/0.25 | 1.45 | 單層銅線95% | 2.50 | 5000 | |||
1.5C-2V*8 | 鍍錫線1/0.25 | 1.45 | 單層銅線95% | 2.50 | 5000 | |||
1.5C-QEV | 裸銅線1/0.26 | 1.60 | 鍍錫銅線95% | 2.90 | 75 | 5000 | ||
1.5C-QEV*8 | ||||||||
2.5C-2V | 裸銅線1/0.40 | 2.4 | 單層銅線95% | 4.00 | 75 | 5000 | 4 | 3.3 |
3.5C-2V | 裸銅線1/0.50 | 3.1 | 單層銅線95% | 5.30 | 75 | 5000 | 1 4 | 1.25 2.60 |
3.5C-2V-2 | 雙層銅線95% | 5.90 | ||||||
5C-2V | 裸銅線1/0.80 | 5.1 | 單層銅線95% | 7.80 | 75 | 5000 | 1 4 | 0.85 1.70 |
5C-2V-2 | 裸銅線1/0.80 | 5.1 | 雙層銅線95% | 8.50 | 75 | 5000 | ||
SFYV-75-2-1 （3.2） | 鍍銀線1/0.31 | F46 PE1.9 | 單層銅線95% | 3.20 | 75 | 5000 | 2 | 3.5 |
SFYV-75-2-1 （3.6） | 鍍銀線1/0.34 | F46 PE2.1 | 單層銅線95% | 3.6 | 75 | 5000 | 2 | 3.0 |
SFYV75-1-1 | 鍍銀線1/0.25 | F46 PE1.45 | 單層銅線95% | 2.50 | 75 | 5000 | 2 | 4 |
同軸電纜的使用條件
使用溫度：-50°C～ 85°C，敷設溫度：-15°C，運輸、儲存溫度-25°C～ 65°C，使用濕度90%以下（35°C），大氣壓：70-106kpa
