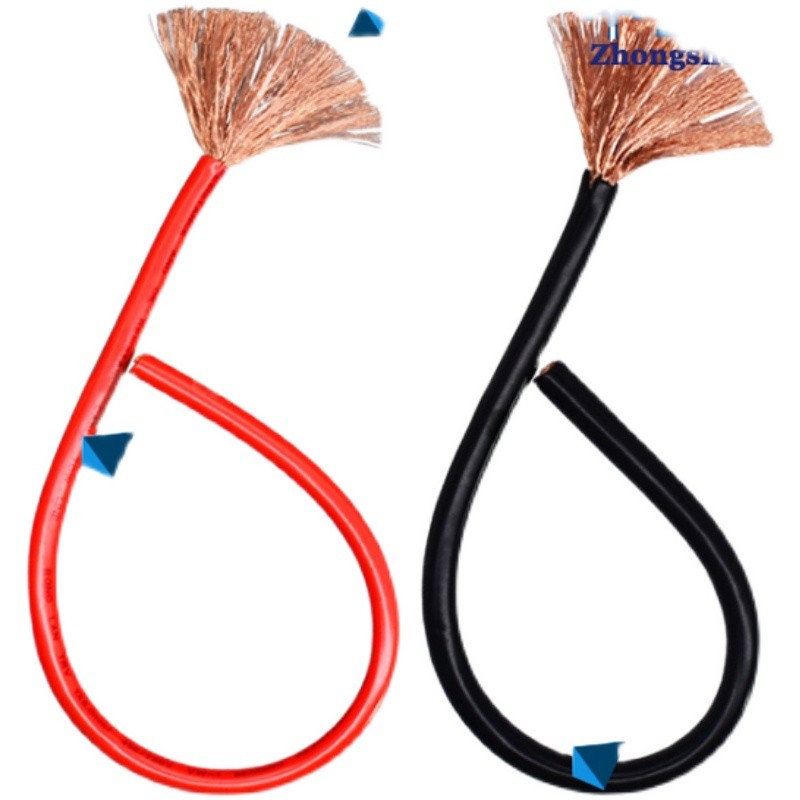

- 產品名稱：安徽天長市中盛電纜硅橡膠絕緣電機引接線JG 1*35
- 瀏覽：
- 添加時間：2022-08-25 16:01:22
- 推薦度：
介紹：
JHXG、JG適用于交流額定電壓1140V及以下的絕緣電機和電器引接線，廣泛用于航海、國防、火車等大功率電機上。
引接線的工作溫度：-60～180℃
| 型號 | 標稱截面mm2 | 導體結構 No/㎜ | 外徑 ㎜ | 標稱截面mm2 | 導體結構 No/㎜ | 外徑 ㎜ |
| JHXG | 0.5 | 28/0.15 | 3.0 | 25 | 196/0.40 | 12.0 |
| 0.75 | 24/0.20 | 3.6 | 35 | 276/0.40 | 13.1 | |
| 1 | 32/0.20 | 3.8 | 50 | 396/0.40 | 15.2 | |
| 1.5 | 30/0.25 | 4.1 | 70 | 360/0.50 | 17.8 | |
| 2.5 | 49/0.25 | 4.5 | 95 | 475/0.50 | 20.1 | |
| 4 | 56/0.30 | 5.1 | 120 | 608/0.50 | 25.5 | |
| 6 | 84/0.30 | 5.7 | 150 | 756/0.50 | 27.0 | |
| 10 | 84/0.40 | 7.8 | 185 | 925/0.50 | 29.0 | |
| 16 | 126/0.40 | 9.4 | 240 | 1221/0.50 | 31.0 |
JG500V 、 1000V 單芯 0.12 -120 mm 2
| 標稱截面mm2 | 線芯結構 根/m | 線芯外徑 ㎜ | 絕緣厚度㎜ | 電線外徑㎜ | 20℃時導體電阻Ω/m≤鍍錫銅芯 | ||
| 500V | 1000V | 500V | 1000V | ||||
| 0.12 | 7/0.15 | 0.45 | 0.6 | 0.8 | 1.65 | 2.05 | 163.0 |
| 0.2 | 12/0.15 | 0.60 | 0.6 | 0.8 | 1.80 | 2.2 | 95.0 |
| 0.3 | 16/0.15 | 0.70 | 0.6 | 0.8 | 1.90 | 2.3 | 71.2 |
| 0.4 | 23/0.15 | 0.80 | 0.8 | 1.0 | 2.40 | 2.8 | 43.6 |
| 0.5 | 16/0.20 | 0.93 | 0.8 | 1.0 | 2.53 | 2.93 | 40.0 |
| 0.75 | 24/0.20 | 1.14 | 1.0 | 1.2 | 3.14 | 3.54 | 26.7 |
| 1 | 32/0.20 | 1.32 | 1.0 | 1.2 | 3.32 | 3.72 | 20.2 |
| 1.5 | 30/0.25 | 1.60 | 1.0 | 1.2 | 3.60 | 4.00 | 18.7 |
| 2 | 40/0.25 | 1.84 | 1.0 | 1.2 | 3.84 | 4.24 | 13.9 |
| 2.5 | 48/0.25 | 2.00 | 1.0 | 1.3 | 4.00 | 4.4 | 8.81 |
| 4 | 56/0.30 | 2.60 | 1.2 | 1.4 | 5.00 | 5.40 | 5.09 |
| 6 | 84/0.30 | 3.60 | 1.2 | 1.4 | 6.00 | 6.40 | 3.39 |
| 10 | 84/0.40 | 4.60 | 1.4 | 1.6 | 7.40 | 7.8 | 1.95 |
| 16 | 129/0.40 | 5.70 | 1.4 | 1.6 | 8.60 | 8.9 | 1.24 |
| 25 | 190/0.40 | 7.10 | 1.6 | 1.8 | 10.3 | 10.7 | 0.795 |
| 35 | 275/0.40 | 8.50 | 1.8 | 2.0 | 12.1 | 12.5 | 0.666 |
| 50 | 395/0.40 | 10.30 | 3.0 | 2.2 | 14.3 | 14.7 | 0.393 |
| 70 | 360/0.50 | 12.40 | 2.0 | 2.2 | 16.4 | 16.8 | 0.277 |
| 95 | 475/0.50 | 14.50 | 2.2 | 2.4 | 18.9 | 19.3 | 0.21 |
| 120 | 608/0.50 | 16.00 | 2.2 | 2.4 | 20.4 | 20.8 | 0.164 |
