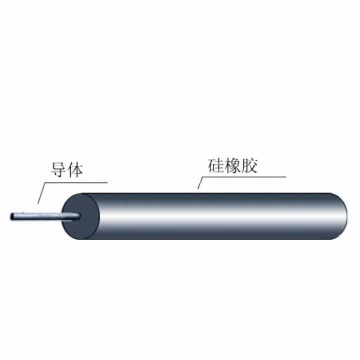

jgg 3kv 高壓電機引接線

特性項目			特性規格	引用標準
外   觀			表面光潔、色澤均勻、無松散	Q/320281ANX01-2006 GB 5013.3-1997
火花試驗			AC10KV/ 0.15 S
浸水耐壓測試			9 KV/5 min
絕緣 機械 性能	老化前	抗張強度	≥5.0N/mm²
		斷裂伸長率	≥150%
	老化后	抗張強度	≥4.0N/mm²
	(200±3℃×240h)	斷裂伸長率	≥120%
有害物質控制			符合ROHS指令	歐盟—2002/95/EC

附結構表

規格	導       體		絕           緣		電線外徑		導體電阻
	結構	外徑	標稱厚度	***小厚度	標稱	公差	Ω/KM
mm²	根/mm	mm	mm	mm	mm	mm	以下
0.75	24/0.20	1.15	2.0	1.7	5.15	±0.20	26.7
1.0	32/0.20	1.34	2.0	1.7	5.35	±0.20	20
1.5	30/0.25	1.60	2.2	1.88	6.0	±0.25	13.7
2.0	41/0.25	1.90	2.2	1.88	6.3	±0.25	9.9
2.5	49/0.25	2.0	2.4	2.06	6.8	±0.25	8.21
4	56/0.30	2.70	2.4	2.06	7.5	±0.25	5.09
6	84/0.30	3.30	2.6	2.24	8.5	±0.25	3.39
10	84/0.40	4.60	2.6	2.24	9.8	±0.25	1.95
16	126/0.40	5.80	2.8	2.42	11.4	±0.25	1.24
25	196/0.40	7.30	2.8	2.42	12.9	±0.30	0.795
35	276/0.40	8.60	2.8	2.42	14.2	±0.30	0.565
50	396/0.40	10.70	3.0	2.6	16.7	±0.30	0.393
70	360/0.50	12.40	3.0	2.6	18.4	±0.30	0.277
95	475/0.50	14.50	3.2	2.78	20.9	±0.40	0.21
120	608/0.50	16.00	3.2	2.78	22.4	±0.40	0.164
150	756/0.50	18.00	3.5	3.05	25.0	+0.60	0.132
185	925/0.50	20.00	3.5	3.05	27.0	+0.60	0.108
240	1221/0.50	23.00	3.5	3.05	30.0	+0.60	0.0817

AWG標準

AWG	導       體			絕           緣		電線外徑		導體電阻
	規格	結構	外徑	標稱厚度	***小厚度	標稱	公差	Ω/KM
NO.	mm²	根/mm	mm	mm	mm	mm	mm	以下
8	8.367	266/0.20	4.2	2.6	2.34	9.40	±0.40	2.30
6	13.3	432/0.20	5.50	2.8	2.52	11.10	±0.40	1.42
4	21.15	684/0.20	6.8	2.8	2.52	12.40	±0.40	0.89
2	33.62	1083/0.20	8.50	2.8	2.52	14.10	±0.40	0.56
1/0	53.49	1710/0.20	11.20	3.0	2.70	17.20	±0.50	0.355
2/0	67.43	2147/0.20	12.20	3.0	2.70	18.20	±0.50	0.282
3/0	85.01	2717/0.20	13.80	3.2	2.88	20.20	±0.50	0.223
4/0	107.20	3420/0.20	15.40	3.2	2.88	21.80	±0.50	0.177
