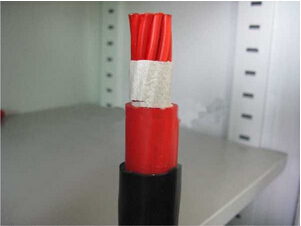

WDZ-YGV ZR-YGV YGV電纜
一：產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準
阻燃耐火特性試驗執行GB12666-90要求
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
最高工作溫度： 180℃
最低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜最小為電纜外徑的10倍
四：基本型號及名稱
使用特性：額定電壓:U0/U為450/750V、0.6/1KV。電纜導體長期允許工作溫度不超過180℃。
型號說明：見表1

項目	代號	說明
系列代號	K	耐高溫控制電纜
導體鍍層	Y	鍍銀
絕緣材料	F F4 F47	FEP最高工作溫度200℃ PTFE最高工作溫度260℃ PFA最高工作溫度285℃
屏蔽材料	P0 P P2	鍍錫銅絲編織 鋼絲編織 銅帶
護套材料	F H11 H9 V105 VF G	FEP最高工作溫度200℃ PTFE最高工作溫度260℃ PFA最高工作溫度285℃ 105℃阻燃PVC護套 丁腈護套 硅橡膠護套
鎧裝材料	22 32	鋼帶鎧裝 細鋼絲鎧裝
規格	-	芯數×導體截面(N×S) N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61. S:0.5、0.75、1.0、1.5、2.5、4、6（mm²)
導體種類 (在括號內填寫)	A B C	單股導體 七股絞合導體 多股軟導體

型號與名稱：表2

序號	型號	名稱	主要用途
1	YGZ-450/750	中型硅橡膠絕緣高溫、防腐、耐油軟電纜	用于各種高溫移動電器設備和工具。
2	YGVFZ-450/750	中型硅橡膠絕緣丁腈高溫、防腐、耐油軟電纜
3	YGC-600/1000	重型硅橡膠絕緣高溫、防腐、耐油軟電纜	用于各種高溫移動電器設備和工具、能承受較大的機械外力作用。
4	YGVFC-600/1000	重型硅橡膠絕緣丁腈高溫、防腐、耐油軟電纜
5	YFGC-600/1000	重型F46硅橡膠絕緣高溫、防腐、耐油軟電纜

規格：見表3

型號	額定電壓（U0/U）（V）	芯數	標稱截面（mm²)
YGZ、YGVFZ	450/750	2、3、4、5、7、10、12、19、24、27、30、37、44、48、54、61	0.75-2.5
YGC、YGVFC、YFGC	600/1000	2、3、4、5	4-240



型號	產品名稱
YGC	硅橡膠絕緣硅橡膠護套電力電纜
YGCR	硅橡膠絕緣硅橡膠護套移動用電力軟電纜
YGCP	硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜
YGC22	硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜
JGG	硅橡膠絕緣硅橡膠護套安裝線
JGGR	硅橡膠絕緣硅橡膠護套移動用安裝軟線
JGGP	硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線
YGV	硅橡膠絕緣聚氯乙烯護套電力電纜

備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2

代號	代號含義
Y	系列代號（移動軟電纜）
G	硅橡膠
C	重型
22	鋼帶鎧裝
P	銅編織屏蔽
R	多股絞合導體
J	電機引接線

六：主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。
2．20℃時絕緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
