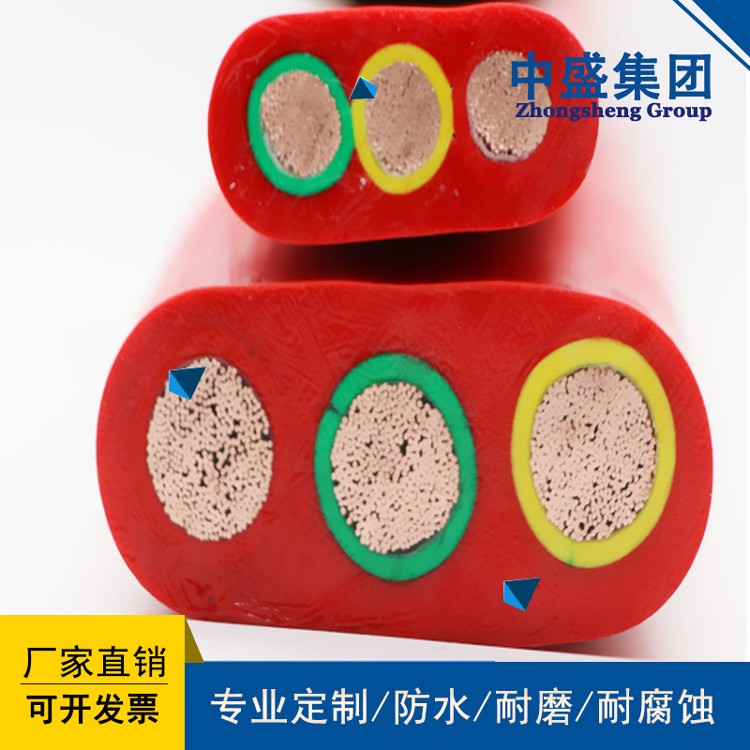

- 產品名稱：耐寒扁電纜YEFPB/YFFB-FJL/YVFB-G
- 瀏覽：
- 添加時間：2022-11-20 16:30:06
- 推薦度：
丁腈耐寒扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
丁腈扁電纜的詳細介紹
一、概述：
丁腈扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
絕緣線芯分色，為敷設安裝提供方便。
可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件(YVFB-G型)。
二、特點：
特別柔軟，尤耐彎折，往返移動，平穩不扭。 室內戶外，適應溫度，酸堿油鹽，均能防護。 選材嚴格，工藝先進，性能可靠，壽命長久。
三、規格型號：
| 型號 | 名稱 | 額定電壓 | 主要用途 | 拉力大小于N |
| YFFB | 丁腈聚氯乙烯絕緣及護套扁平軟電纜 | 450/750V | 主要用于起重、輸送機、中小型挖掘機、裝卸機 | 2000/100m |
| YFFB-F | 丁腈聚氯乙烯絕緣及護套復合扁平軟電纜 | 450/750V | 主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等 | |
| YEFPB | 乙丙橡膠絕緣丁腈聚氯乙烯絕緣及護套屏蔽型扁平軟電纜 | 3.6/6KV | ||
| YFFB-L | 丁腈聚氯乙烯絕緣及護套承拉(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于低層建筑物的電梯和其它移動機械的控制電纜 | |
| YFFB-JL | 丁腈聚氯乙烯絕緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于高層建筑物電梯的控制電纜 | |
| YFFB-FJL | 丁腈聚氯乙烯絕緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于電梯的控制電纜 |
| 代號 | 代號含義 |
| Y | 移動 |
| VF (扁平類用“FF”) | 丁腈電纜系列 |
| L | 承拉(加鋼絲) |
| B | 扁電纜、扁平電纜 |
| F | 復合型 |
| P | 銅編織屏蔽 |
| R | 多股絞合導體 |
丁腈聚氯乙烯絕緣及護套扁平形軟電纜 YVFB (普通型) YVFB-G (加強型) YVFBP (屏蔽型) YVFB-TH (三防型)
| 型 號 | 名 稱 |
| YVFB | 丁腈絕緣和護套移動扁平軟電纜 |
| YVFBP | 丁腈絕緣和護套銅編織屏蔽移動扁平軟電纜 |
| YVFB-G | 丁腈絕緣和護套鋼絲加強型移動扁平軟電纜 |
| 型 號 | 額定電壓（V） | 芯數 | 標稱截面mm2 |
| YVFB | 450/750 V | 2-28 | 0.75-6 |
| YVFBP | 450/750 V | 2-10 | 2.5-150 |
| YVFB-G | 450/750 V | 2-28 | 0.75-150 |
四、產品主要性能(符合Q/ZB01-2002) 電纜額定工作電壓交流450/750V及以下。 電纜使用環境溫度為-40℃～70℃。 電纜最小彎曲半徑為電纜小邊長度的10倍。 各截面導電線芯20℃直流電阻最大值(Romax)如下：(符合GB/T3956-1997)
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
Romax | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.780 | 0.551 | 0.386 | 0.272 | 0.206 | 0.161 | 0.129 | 0.106 | 0.0801 |
各截面絕緣線芯70℃絕緣電阻最小值(Rimin)如下：(符合GB5023-1997)
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70～95 | 120～185 | 240 |
Romax(MΩ.m) | 11 | 10 | 10 | 9 | 7 | 6 | 5.6 | 4.6 | 4.4 | 3.8 | 3.7 | 3.2 | 2.9 | 2.8 |
成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。 絕緣及護套最小抗拉強度10N/mm2，最小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸最小伸長率20%。 不同環境不同溫度載流量校正系數(Ki)
℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
Ki | 1.41 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 |
℃ | 45 | 50 | 55 | 60 | 65 | 70 | |
Ki | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | 0.18 |
