一、產品特點及用途

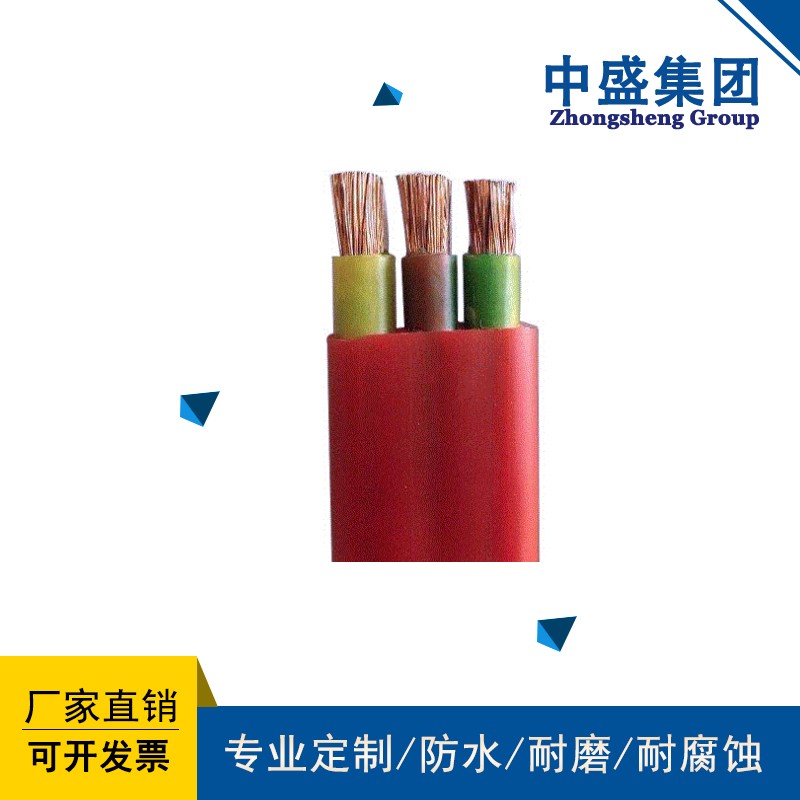

產品適用于交流額定電壓0.6/1KV及以下的鑄造起重機、港機、小車移動用掛纜。產品具有耐高溫、耐寒抗拉、防油、防腐蝕等特性，電纜結構柔軟扁平、敷設方便，在高溫、高寒環境下電氣性能穩定，抗老化，使用壽命長等優點，廣泛用于冶金、電力、石油、化工、港口及移動設備制造等行業。
注：機上固定敷設用電纜參照第4頁第一章第二節硅橡膠電力電纜和第61頁第三章第二節硅橡膠控制電纜。
二、產品執行標準
Q/AT2005-2
三、使用特性
1、交流額定電壓：U₀/U  0.6/1KV；
***高工作溫度:180℃；
***低環境溫度:固定敷設-60℃；
2、電纜安裝敷設溫度不底于-25℃。
四、基本型號及名稱

型號	產品名稱
YGGB	硅橡膠絕緣和護套移動用扁平軟電纜
YGCB-VFR	丁腈絕緣硅橡膠護套移動用扁平軟電纜
YGCB-AF46R	F46絕緣硅橡膠護套移動用扁平軟電纜
YGCPB	硅橡膠絕緣和護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-VFRP	丁腈絕緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-AF46RP	F46絕緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜

五、代號名稱含義

代號	代號含義
Y	移動用系列
G	硅橡膠絕緣或護套
VF	丁腈絕緣或護套
B	扁型
P	銅絲(鍍錫銅絲)屏蔽
F46	聚全氟乙丙烯F46

備注：導體線芯中銅絲可以采用鍍錫。

六、主要技術指標
1、成品電纜導體(R類)直流電阻(符合GB3956規定)；
2、20℃時絕緣電阻不小于100MΩ/KM；
3、成品電纜經受交流50HZ  3.5KV/5min電壓試驗不擊穿。
七、基本電纜規格及結構參數

線芯×標稱截面(mm2)	導體結構(根數×直徑) mm	外型尺寸		電纜參考重量(kg/m)		載流量(A)
		YGCB、YGCB-YVFR	YGCPB	YGCB	YGCPB	YGCB
2×1.5	48×0.20	12.4×6.8
2×2.5	51×0.25	15.0×7.8
2×4	82×0.25	16.8×9.0
2×6	123×0.25	19.2×10.9
2×10	204×0.25	22.5×12.8
2×16	323×0.25	25.2×14.9
2×25	513×0.25	29.5×17.2
2×35	722×0.25	32.8×19.1
2×50	1026×0.25	37.6×21.5
2×70	1406×0.25	42.6×24.3
2×95	486×0.50	48.3×27.3
2×120	608×0.50	53.8×29.1
2×150	760×0.50	59.3×32.2
3×1.5	48×0.20	19.1×8.3	20.7×8.8	0.2356	0.275	20
3×2.5	51×0.25	21×8.9	23.3×9.7	0.2915	0.381	27
3×4	82×0.25	24.1×10.3	25.4×10.8	0.3994	0.481	38
3×6	123×0.25	26.9×11.3	29.8×12.2	0.5049	0.657	47
3×10	204×0.25	32.1×12.7	35.1×13.8	0.7078	0.903	69
3×16	323×0.25	36.3×14.1	36.5×14.8	0.9547	1.137	90
3×25	513×0.25	42.8×16.8	41.3×16.3	1.409	1.555	121
3×35	722×0.25	49.5×19	46.7×18.9	1.8423	2.028	147
3×50	1026×0.25	55×21.3	61.5×23.5	2.4624	2.963	185
3×70	1406×0.25	62.6×24.2	70.6×28.2	3.3422	3.743	237
3×95	486×0.50	65.6×25.2	79.9×31.3	4.1244	4.982	262
3×120	608×0.50	72.3×28.1	84.7×32.2	5.1622	5.997	292
3×150	760×0.50	82×32	91.6×34.1	6.4914	7.272	322
3×185	945×0.50	91.3×35.1	101.5×37.8	7.8843	8.047	343
3×240	1221×0.50	96.4×36.8	107.2×40.4	9.6724	10.849	397
3×300	1525×0.50	103×39	121.6×45.2	11.6967	13.355	456
4×1.5	48×0.20	24.5×8.3	26.6×8.8	0.304	0.383	19
4×2.5	51×0.25	27×8.9	30×9.7	0.378	0.497	27.5
4×4	82×0.25	31.6×10.3	32.7×10.8	0.5257	0.625	36
4×6	123×0.25	35.6×11.3	38.3×12.2	0.6695	0.854	44
4×10	204×0.25	41.8×12.7	45.7×13.8	0.7279	1.186	63
4×16	323×0.25	48.4×15.1	47.3×14.8	1.3334	1.491	82
4×25	513×0.25	56.7×16.8	53.1×16.3	1.871	2.008	105
4×35	722×0.25	64.7×18.8	61.2×18.9	2.429	2.679	142
4×50	1026×0.25	73.2×21.3	80.5×23.5	3.2831	3.907	169
4×70	1406×0.25	81.8×24.2	84.7×23.5	4.4059	4.89	206
4×95	486×0.50	87.8×27.2	100.4×29.8	5.7292	6.584	240
4×120	608×0.50	95.4×29.1	106.8×32.2	6.967	7.902	275
4×150	760×0.50	109×34	114.4×34.1	8.9143	9.41	317
4×185	945×0.50	121.4×37.1	129.2×37.8	10.813	11.472	338
3×2.5+1.5	51×0.25/48×0.20	24×8.3	29.2×9.7	0.292	0.48	27.5
3×4+2.5	82×0.25/51×0.25	26.2×8.9	31.6×10.8	0.61	0.59	36
3×6+4	123×0.25/82×0.25	30.6×10.3	37×12.2	0.508	0.84	44
3×10+6	204×0.25/123×0.25	34.2×11.3	43.2×13.8	0.647	1.15	63
