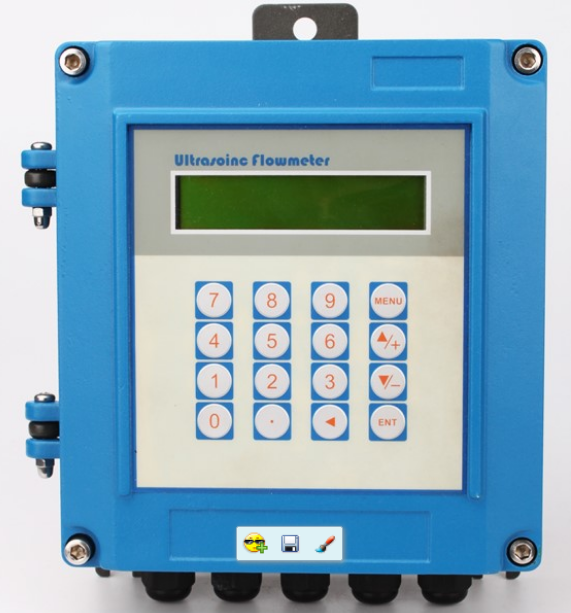

- 產品名稱：外夾式超聲波流量計固定式TDS-100F DN300
- 瀏覽：
- 添加時間：2023-06-21 17:19:27
- 推薦度：
固定式超聲波流量計優勢
★ 耐壓等級： 不受管道內介質壓力影響，適合所有工作壓力下介質流量測量
★使用介質：管道內所有均勻液體介質
★ 使用要求：介質流體滿管、均勻的流過管道，無雜質，DN25-800，僅限于液體
★ 優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道
固定式超聲波流量計適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。
★ 測量精度：1%；
★ 工作電源：隔離DC8-36V或AC85-264V；
★ 功 耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；
★ 可選輸出：1路標磚隔離RS485輸出； 1路隔離4-20mA或0-20mA輸出（有源、無源可選）；可選HART協議；雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備；
★ 可選輸入：三路4-20mA模擬輸入回路；
★ 顯 示：2×10漢字背光顯示器（中英文雙語可選擇）；
★ 操 作：16按鍵或4按鍵窗口化操作；
★ 其它功能：自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，并可以通過MODBUS協議讀出；
★ 流量傳感器：外敷式、插入式和管段式；
性能參數
項目 | 性能、參數 | ||||
測量主機（一次表） | 準確度 | 1.0% | |||
重復性 | 0.2% | ||||
最大流速 | 64m/s | ||||
測量周期 | 200mS（每秒5次，每個周期采集128組數據） | ||||
測量原理 | 超聲波時差原理，4字節IEEE754浮點運算 | ||||
顯示接口 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器 | ||||
操作 | 外接16鍵輕觸鍵盤以及PC計算機設參軟件 | ||||
輸入 | 3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。 | ||||
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） | |||||
輸出 | 電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。 頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 | ||||
通訊協議 | MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議 | ||||
其它功能 | 自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 | ||||
工作電流 | 50mA（不連接鍵盤顯示和蜂鳴器不響的條件下） | ||||
備用電流 | 使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 | ||||
環境溫度 | -10℃~70℃（大于此溫度范圍要求請與廠家聯系） | ||||
工作時間 | 連續 | ||||
版本號 | WLV12 | WLV13 | WLV14 | WLV15 | |
電源 | 24VDC | 8~30VDC | 24VDC | 85~264VAC/24VDC | |
尺寸 | Φ84 | 116×62 | 92×36 | 150×95 | |
傳感器 | 外縛式 | 標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器 | |||
插入式 | 測量管道材質不限（不停產安裝）適用于管徑DN80以上。 | ||||
管段式 | π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5% | ||||
信號電纜 | 專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。 | ||||
防護等級 | IP68（可浸水工作） | ||||
可測管道 | 管材 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 | |||
襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 | ||||
內徑 | 15mm~6000mm（π型管段式內徑可小至2毫米） | ||||
直管段長度 | 上游≧10D，下游≧5D，距泵出口處≧30D。 | ||||
可測管道 | 種類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 | |||
濁度 | ≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。 | ||||
溫度 | -40℃~160℃ | ||||
流向 | 可對正反向流量分別計量，并可計量凈流量。 | ||||
