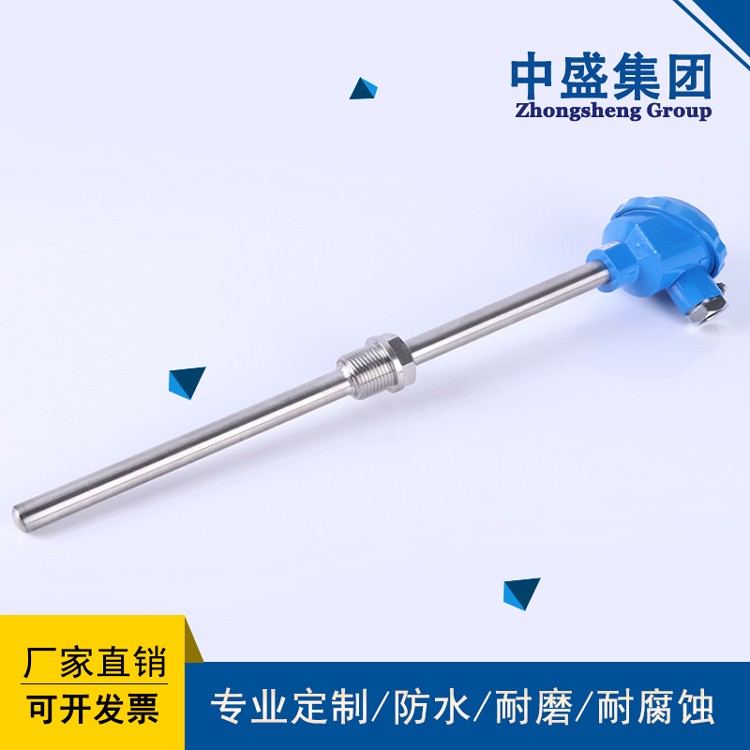

- 產品名稱：安徽中盛鎧裝熱電偶帶集熱頭WRNK-131R L=20M￠5
- 瀏覽：
- 添加時間：2023-06-27 16:07:39
- 推薦度：
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫組件。它可以直接測量各種生產過程中從0℃~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度，應符合GB/T18404-2001標準。
鎧裝熱電偶工作原理
鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。
鎧裝熱電偶的結構是由導體、絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。
鎧裝熱電偶型號規格
◆無固定裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191 | E | 絕緣式 |
WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-121 WREK2-131 | 絕緣式 | |
WREK2-122 WREK2-132 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191 | K | 絕緣式 |
WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-121 WRNK2-131 | 絕緣式 | |
WRNK2-122 WRNK2-132 | 接殼式 | ||
單支銅-銅鎳 | WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191 | T | 絕緣式 |
WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-121 WRCK2-131 | 絕緣式 | |
WRCK2-122 WRCK2-132 | 接殼式 |
注：（1）套管外徑dmm：￠2、￠3、￠4、￠5、￠6、￠8

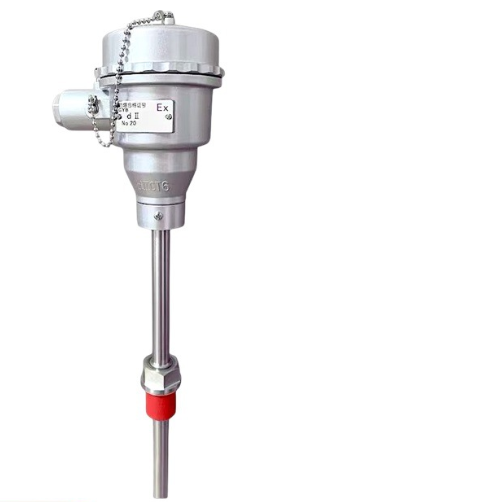

◆固定卡套螺紋裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-201 WREK-221 WREK-231 WREK-281 WREK-291 | E | 絕緣式 |
WREK-202 WREK-222 WREK-232 WREK-282 WREK-292 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-221 WREK2-231 | 絕緣式 | |
WREK2-222 WREK2-232 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291 | K | 絕緣式 |
WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-221 WRNK2-231 | 絕緣式 | |
WRNK2-222 WRNK2-232 | 接殼式 | ||
單支銅-銅鎳 | WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291 | T | 絕緣式 |
WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-221 WRCK2-231 | 絕緣式 | |
WRCK2-222 WRCK2-232 | 接殼式 |
注：（1）套管外徑dmm：￠2、￠3、￠4、￠5、￠6、￠8
