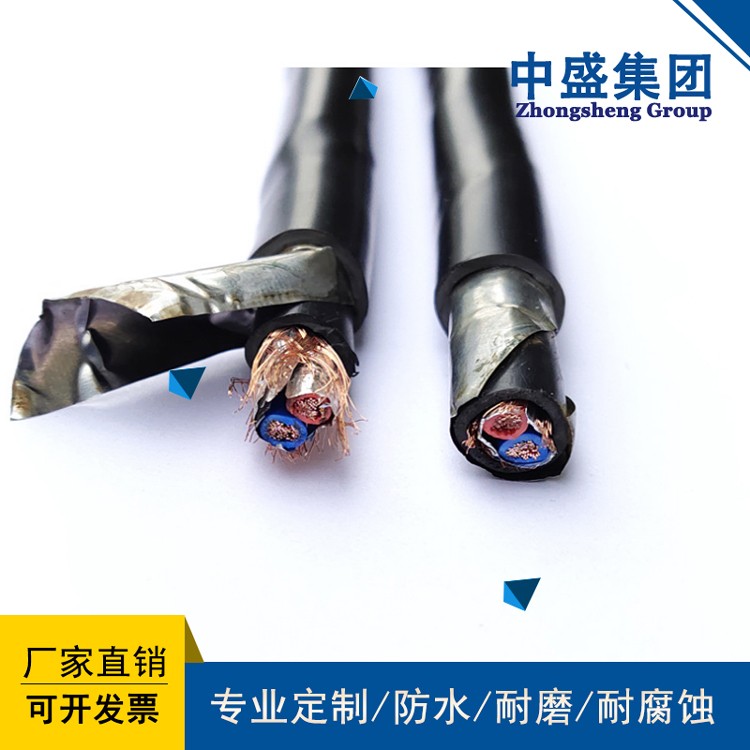

- 產品名稱：高溫計算機電纜ZRA-DJFFP22
- 瀏覽：
- 添加時間：2023-07-12 16:54:36
- 推薦度：
適用于額定電壓U0/U 300/500V電力、冶金、石化等行業具有耐高低溫、耐腐蝕以及對防油、酸堿等有特殊要求場合，以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線及檢測用儀器儀表用電纜。
二：產品執行標準；Q/LB3208-2007（等效采用英國BS5308-86）
三：使用特性；
1，交流額定電壓：U0/U 300/500KV
2，工作溫度：聚乙烯絕緣不超過70℃，交聯聚乙烯絕緣90℃，低煙無鹵阻燃聚烯烴70℃，低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種，聚全氟乙丙烯(F46)絕緣不超過200℃，進口可溶性聚四氟乙烯(PFA)不超過260℃。
3．環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃。
4．電纜安裝敷設溫度應不低于0℃(高溫型不低于-25℃)。
5．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍，銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍.
四：技術參數：
1導體 :導體采用軟銅單線絞合而成（多股），其性能符合GB/T3956的規定。導體表面光潔、無油污、無損傷絕緣的毛刺、銳邊、無凸起或斷裂的單線。
2絕緣:絕緣材料為氟塑料，采用鎳基合金高溫?cái)D出機高速生產，擠包在導體上的絕緣性能符合Q/321023KLA11的規定。絕緣標稱厚度符合Q/321023KLA11的規定，絕緣厚度平均值不小于規定的標稱值，絕緣任一點薄點的測量厚度不小于標稱值的90%減去0.1mm。
3火花驗收：生產過程中絕緣層中間檢驗應按GB/T3048規定進行交流50HZ 6KV火花耐壓試驗。
4對絞對絞組采用顏色識別標志，每對線組由兩根不同顏色的單線和一條雙色扎帶對絞節距應不大于100mm。相鄰對絞組節距應不相同。對絞屏蔽(二線組或三線組) 對絞屏蔽內繞包非吸濕性包帶隔離,其重疊率不小于15%。 對絞屏蔽采用φ0.15mm銅絲編織而成,其編織密度不小于80%。
5成纜：電纜成纜的填充材料采用非吸濕性材料，緊密無空隙,成纜后纜芯外形圓整。成纜線芯絞合節距應不大于絞合外徑的20倍。
6總屏蔽：電纜采用銅絲編織總屏蔽。屏蔽編織密度不小于75%。
屏蔽前采用非吸濕性包帶繞包隔離，繞包重疊率不小于15%。
屏蔽后采用高阻燃包帶繞包，繞包重疊率不小于20%,電纜外形圓整。
7外護套：護套采用耐高溫氟塑料護套料(ZR-DJFPVP護套采用阻燃105℃型PVC，符合GB/T9330)，表面光潔、圓整，其護套標稱厚度、性能應符合Q/321023KLA11的規定，任一點小厚度不小于標稱值的80%減去0.1mm。外護套表面緊密，其橫斷面無肉眼可見的砂眼、雜質和氣泡以及未塑化好和焦化等現象。
