- 產品名稱：中盛儀表不銹鋼壓力表Y-250B M20*1.5 0~1.6MPA
- 瀏覽：
- 添加時間：2023-08-05 11:33:24
- 推薦度：
介紹：

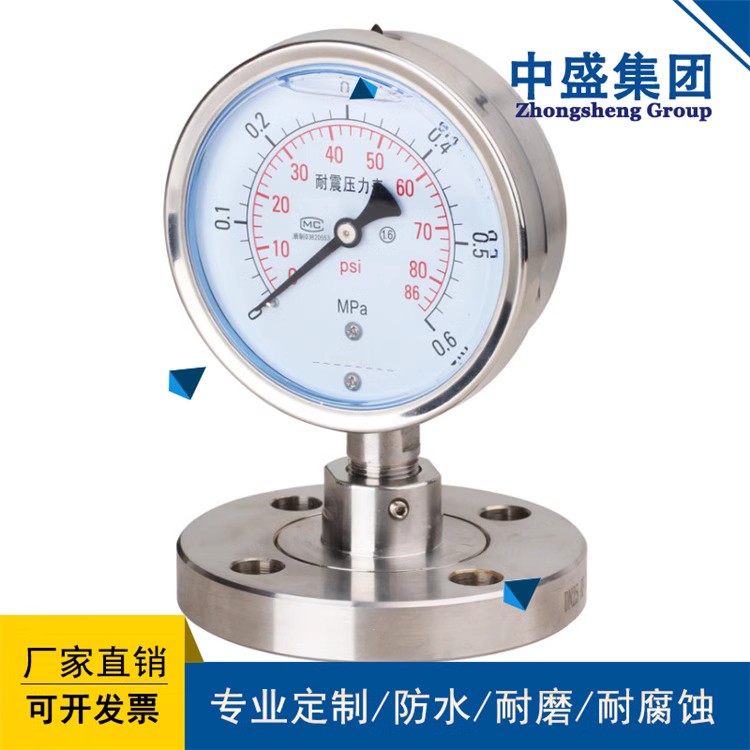

不銹鋼壓力表 Y-150B-316L 量程 0-1MPa 表盤直徑φ150 螺紋連接 M20*1.5 材質 316L
不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中測量各種流體介質的壓力。表采用直接接觸式接頭和感壓元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，結構為全密封型，不銹鋼壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。不銹鋼壓力表適用于腐蝕性較強的適合不鋼元件檢測的介質和惡 劣的外部腐蝕環境中 ，不銹鋼壓力表廣泛應用于石油、化工、冶金等工業。
不銹鋼壓力表型號 | Y-60B | YN-60B | Y-100B | YN-100B | Y-150B | YN-150B |
不銹鋼壓力表精度等級 | 2.5 | 1.6 | ||||
不銹鋼壓力表測量范圍 MPA | 0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4 | |||||
不銹鋼壓力表接頭螺紋 | M14X1.5Z/4"(NPT)G1/4" | M20X1.5Z/2(NPT)G1/2"G3/8" | ||||
不銹鋼壓力表環境溫度 | -40～70℃ | |||||
不銹鋼壓力表環境振動頻率 | 不大于25HZ | |||||
環幅 | 不大于1MM | |||||
外形尺寸 | ||||||
結構原理
不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。
對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
主要技術指標:
2。表殼直徑：60mm；100mm ；150mm ；200mm。
3。表殼材質：304不銹鋼 ，316不銹鋼。
4。表殼形式：安全殼構造，隔板裝置后釋放
5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接 。
6。機芯材質： 304不銹鋼，316不銹鋼。
7。接頭螺紋：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。
8。測量范圍：－0.1~0 MPa或,0.1~160 MPa
9。指針： 普通
10。表玻璃： 有機玻璃、安全型雙層玻璃
11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）
12。使用環境溫度：
1）-25~70℃(外殼內充液)
2）-40~70℃(外殼內不充液)
13.。溫度影響：
不大于0.4%/10℃(使用溫度偏離20±5℃)
14?？构ぷ鳝h(huán)境振動：
V·H·4級(外殼內充液) V·H·3級(外殼內不充液)
15。重量：
0.2kg (Y-50)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg (Y-150)
安裝方式
過程連接尺寸
外客公稱直徑D mm | 接頭尺寸 | ||
d | L | d 1 | |
60 | M14×1.5 | 14 | 5 |
100 | M20×1.5 | 20 | 6 |
150 | |||
200 | |||
250 | |||
注：當對儀表接頭螺紋有特殊要求時，用戶與廠商協商解決 |
耐震型外殼防護等級：
IP54;IP55;IP65;IP66
IP防護等級是由兩個數字所組成，第一個數字表示防塵、防止外物侵入的等級；第二個數字表示防濕氣、防水侵入的密閉程度。數字越大，表示其防護等級越高，兩個標示數字所表示的防護等級如下描述：
IP54 特點：防塵、防水。
第一個字母5代表：防塵； 第二位字母4代表：防止飛濺的水侵入，
IP55 特點：防塵、防水。
第一個字母5代表：防塵； 第二位字母5代表：防止噴射的水侵入，
IP65 耐震密封性較好；優點：防塵、防噴水。用于耐震及防爆儀表及現場環境惡劣的場合。
第一個字母6代表塵封，防塵密封。第二位字母5代表：噴水，
IP66特點：防塵、防水。
第一個字母6代表塵封，防塵密封。第二位字母6代表：防止大浪的入侵。
IP65的耐震表上含有防爆塞，防爆塞作用：防止管道壓力過大，導致介質從壓力表正面噴出傷到，故在后面安裝防爆塞。
安裝注意事項:
1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。
（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。
（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。
（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。
使用與訂貨須知
（1）耐震型不銹鋼壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
（2）不銹鋼壓力表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
（3）不銹鋼壓力表接頭螺紋如需特殊要求時請說明。
（4）全不銹鋼壓力表分普通型和耐震型。
（5）訂貨請說明名稱、型號及測量上限
