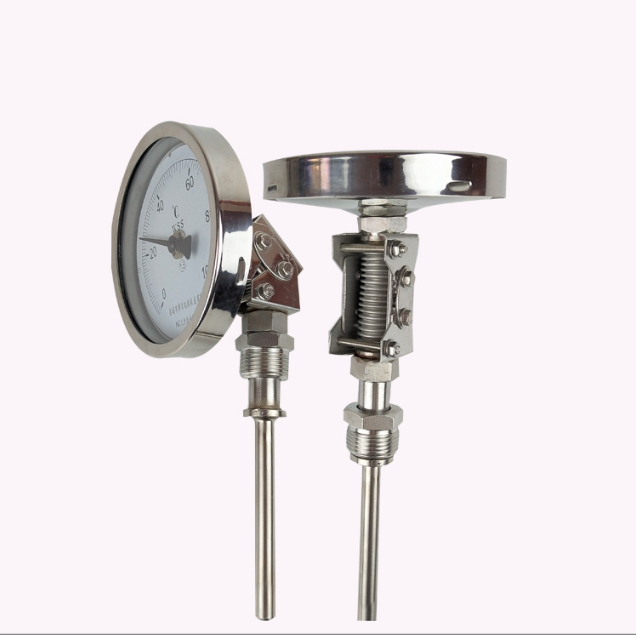

- 產品名稱：WSSXP-401雙金屬溫度計
- 瀏覽：
- 添加時間：2023-10-08 16:32:40
- 推薦度：
WSSXP-401雙金屬溫度計產品特點
熱電偶（阻）、雙金屬溫度計或溫度變送器為一體。
適合在惡劣環境長期工作。
遠傳電信號精度高，工作穩定。也可直接以二線制的形式輸出，提高信號長距離傳送過程中的抗干擾能力。
WSSXP-401雙金屬溫度計主要技術指標
測量范圍：－60～500℃
顯示精度等級：1.5級
遠傳電信號偏差：
a.分度號：E（鎳鉻—銅鎳）允許偏差±2.5℃或0.75%t
b.分度號：K（鎳鉻—鎳硅）允許偏差±2.5℃或0.75%t
c.分度號：Pt100（鉑電阻）允許偏差：
A級;±（0.15+0.002∣t∣）
B級;±（0.30+0.005∣t∣）
d. 帶溫度變送器的基本誤差：Δ=Δ1±0.5%FS
Δ1為熱電偶（阻）允差對應輸出基本誤差
FS為測量范圍
溫度變送器傳送方式：二線制（4～20mA）
變送器工作電源電壓低12V，高35V，額定工作電壓24V
正常工作環境：
a.環境溫度：－25℃～80℃（危險場所不高于70℃）
b.相對濕度：5%～95%
c.機械振動：f≤55Hz,振幅<0.15mm
d.周圍空氣中不含有引起變送器腐蝕的介質
環境溫度影響：≤0.05%/1℃
型號表示
W | S | S | 規格 | 內容 | |||||
溫 度 儀 表 | 金 屬 膨 脹 式 | 雙 金 屬 溫 度 計 | - | ||||||
4 | Φ100mm | ||||||||
5 | Φ150mm | ||||||||
標度盤公稱直徑
| 0 | 角型(軸向型) | |||||||
1 | 直型(徑向型) | ||||||||
8 | 萬向型 | ||||||||
結構形式
| 1 | 可動外螺紋 | |||||||
2 | 可動內螺紋 | ||||||||
3 | 可動法蘭 | ||||||||
安 裝 固 定 形 式
| 熱電偶 | ||||||||
E | 鎳鉻—銅鎳E（分度號） | ||||||||
N | 鎳鉻—鎳硅K（分度號） | ||||||||
熱電偶 | |||||||||
Pt100 | 鉑電阻 | ||||||||
Cu50 | 銅電阻 | ||||||||
傳 感 器
| 空項 | 不帶溫度變送器 | |||||||
H2 | 輸出與對溫度呈線性 | ||||||||
H4 | 輸出與對液壓輸入信號 | ||||||||
溫 度 變 送 器
| |||||||||
W | S | S | - | □ | □ | □ | □ | □ | |
注：可根據有關標準加工。
測量范圍
類別 | 遠傳溫度分度號 | 測量范圍℃ |
鎳鉻－銅鎳 | E | 0～200 0～300 0～400 |
鎳鉻－鎳硅 | K | 0～400 0～500 |
鉑電阻 | Pt100 | -10～40 -50～50 -50～150 -50～200 -100～50 -60～40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
銅電阻 | Cu50 | -50～0 -10～40 -60～40 0～50 0～100 0～150 |
□外形及安裝尺寸
代號 型號 | D | A | A’ | A” | B | C | C’ | d | D1 | H | S | L | T |
角型（軸向型 | Φ107 Φ157 | 100 | 105 | 25 | 116 | Φ16 | Φ24 | 19 | 30 | 100 150 250 300 400 500 750 1000 | M27×2 G3/4” 或ZG3/4” NPT3/4” | ||
直型（徑向型） | Φ107 Φ157 | 120 | |||||||||||
萬向型 | Φ107 Φ157 | 126 | 185 | 64 |
