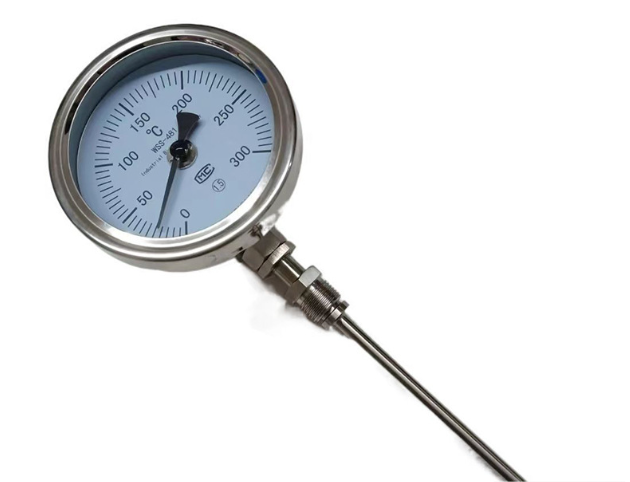

- 產品名稱：WSS-501雙金屬溫度計
- 瀏覽：
- 添加時間：2023-10-08 16:49:14
- 推薦度：
WSS-501雙金屬溫度計工作原理：
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
WSS-501雙金屬溫度計主要技術特性
測溫范圍：-80-500℃
精確度等級：1.0 /1.5級，
溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.
尾管長度：100－2000mm。
尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）
安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。
型號表示
W | S | S | 規格 | 參數 | ||||
溫 | 金 | 雙 | X | 帶電接點 | ||||
- | ||||||||
3 | ?60 | |||||||
4 | ?100 | |||||||
5 | ?150 | |||||||
標 | 0 | 角型 亦稱軸向型 | ||||||
1 | 直型 亦稱徑向型 | |||||||
8 | 萬向型 | |||||||
2 | 135°型 | |||||||
5 | 熱套式角型 | |||||||
6 | 熱套式直型 | |||||||
7 | 熱套式萬向型 | |||||||
結 | 0 | 無固定裝置 | ||||||
1 | 可動外螺紋接頭 | |||||||
2 | 可動內螺紋接頭 | |||||||
3 | 固定螺紋 | |||||||
4 | 固定法蘭 | |||||||
5 | 卡套螺紋 | |||||||
6 | 卡套法蘭 | |||||||
安 | ||||||||
F:防腐式 W:防護式 | ||||||||
W | S | S | □ | - | □ | □ | □ | □ |
工作條件
溫度計型式 | 工作場所 | 溫度℃ | 相對濕度％ |
普通 | 掩蔽場所 | -25～+55 | 5～ |
戶外場所 | -40～+85 | 5～ | |
-40～+55 | <85 | ||
為保證溫度計的正確發汛、讀數、應避免在震動或脈動的場合下使用 | |||
軸向型雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-300 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| 無固定裝置 |
WSS-400 | Φ100 | |||||
WSS-500 | Φ150 | |||||
WSS-301 | Φ60 | 可動外螺紋 | ||||
WSS-401 | Φ100 | |||||
WSS-501 | Φ150 | |||||
WSS-302 | Φ60 | 可動內螺紋 | ||||
WSS-402 | Φ100 | |||||
WSS-502 | Φ150 | |||||
WSS-303 | Φ60 | 固定螺紋 | ||||
WSS-403 | Φ100 | |||||
WSS-503 | Φ150 | |||||
WSS-304 | Φ60 | 固定法蘭 | ||||
WSS-404 | Φ100 | |||||
WSS-504 | Φ150 | |||||
WSS-305 | Φ60 | 卡套螺紋 | ||||
WSS-405 | Φ100 | |||||
WSS-505 | Φ150 | |||||
WSS-306 | Φ60 | 卡套法蘭 | ||||
WSS-406 | Φ100 | |||||
WSS-506 | Φ150 | |||||
徑向型雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-310 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 1 00 150 200 300 400 500 750 1000
| 無固定裝置 |
WSS-410 | Φ100 | |||||
WSS-510 | Φ150 | |||||
WSS-311 | Φ60 | 可動外螺紋 | ||||
WSS-411 | Φ100 | |||||
WSS-511 | Φ150 | |||||
WSS-312 | Φ60 | 可動內螺紋 | ||||
WSS-412 | Φ100 | |||||
WSS-512 | Φ150 | |||||
WSS-313 | Φ60 | 固定螺紋 | ||||
WSS-413 | Φ100 | |||||
WSS-513 | Φ150 | |||||
WSS-314 | Φ60 | 固定法蘭 | ||||
WSS-414 | Φ100 | |||||
WSS-514 | Φ150 | |||||
WSS-315 | Φ60 | 卡套螺紋 | ||||
WSS-415 | Φ100 | |||||
WSS-515 | Φ150 | |||||
WSS-316 | Φ60 | 卡套法蘭 | ||||
WSS-416 | Φ100 | |||||
WSS-516 | Φ150 | |||||
萬向型雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-480 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276
| Φ100 | 75 100 150 200 300 400 500 750 1000
| 無固定裝置 |
WSS-580 | Φ150 | |||||
WSS-481 | Φ100 | 可動外螺紋 | ||||
WSS-581 | Φ150 | |||||
WSS-482 | Φ100 | 可動內螺紋 | ||||
WSS-582 | Φ150 | |||||
WSS-483 | Φ100 | 固定螺紋 | ||||
WSS-583 | Φ150 | |||||
WSS-484 | Φ100 | 固定法蘭 | ||||
WSS-584 | Φ150 | |||||
WSS-485 | Φ100 | 卡套螺紋 | ||||
WSS-585 | Φ150 | |||||
WSS-486 | Φ100 | 卡套法蘭 | ||||
WSS-586 | Φ150 | |||||
安裝要求
對雙金屬溫度計的安裝，應注意有利于測溫準確，安全可考及維修方便，而且不影響設備運行和生產操作，要滿足以上要求，在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點：
（1）為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻。
（2）帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：
a、對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；
b、對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm；
c、假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1 m即可；
d、當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。
使用維護
1、WSS系列雙金屬溫度計在保管、安裝、使用及運輸過程中，應盡量避免碰撞保護管，切勿使保 .護管彎曲、變形。安裝時，嚴禁扭動儀表外殼。
2、儀表應在-30℃～80℃的環境溫度內正常工作。
3、儀表經常工作的溫度好能在刻度范圍的1/2～3/4處。
4、雙金屬溫度計保護管浸入被測介質中長度必須大于感溫元件的長度，一般浸入長度大于100mm,0-50℃量程的浸入長度大于150mm，以保證測量的準確性。
5、各類雙金屬溫度計不宜用于測量敞開容器內介質的溫度，帶電接點溫度計不宜在工作震動較大的場合的控制回路中使用。
6、雙金屬溫度計在保管、使用安裝及運輸中，應避免碰撞保護管，切勿使保護管彎曲變型及將表當扳手使用。
7、溫度計在正常使用的情況下應予定期檢驗。一般以每隔六個月為宜。電接點溫度計不允許在強烈震動下工作，以免影響接點的可靠性。
