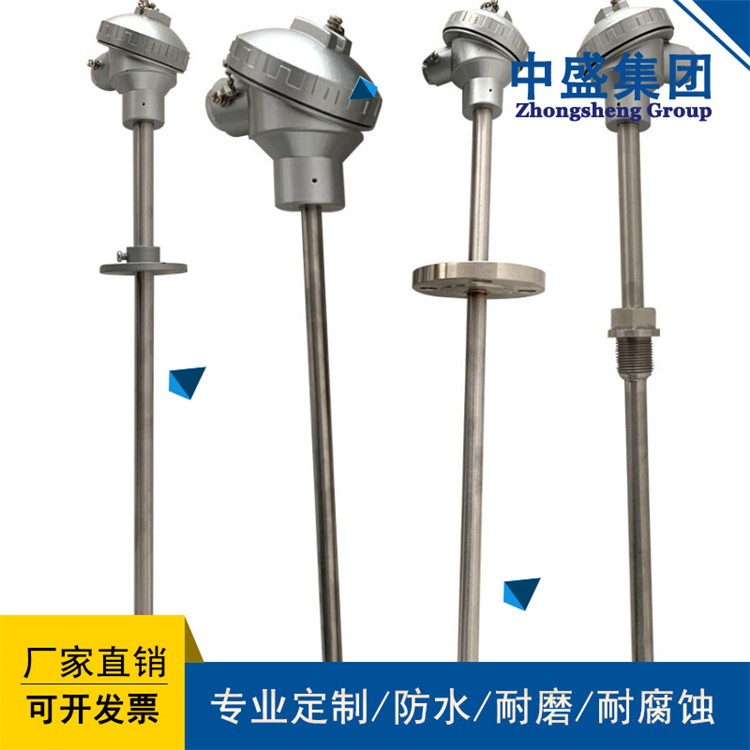

- 產品名稱：高溫高壓熱電偶
- 瀏覽：
- 添加時間：2023-10-12 16:15:44
- 推薦度：
介紹：
1、應用：
高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
2、主要技術參數：
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
公稱壓力：15-40MPa
3、型號及規格
名 稱 | 型 號 | 分度號 | 測溫范圍℃ | 公稱壓力 | 流 速 | 保護管材料 |
單支 | WRNR-13 | K | 0～600 | ≤ 29.4MPa | ≤ | 0Cr18Ni12M02Ti 不銹鋼 |
WRER-13 | E | |||||
雙支 | WRNR2-13 | K | ||||
WRER2-13 | E |
保護管材質及選用:
| 材 質 | 使 用 溫 度℃ | 特 點 及 用 途 |
| 1Cr18Ni9Ti | -200 — 800 | 具有高溫耐蝕性，通常為一般耐熱鋼使用 |
| 304 | -200 — 800 | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 316 | -200 — 750 | 低碳含量，具有良好耐晶間通常作為耐熱鋼使用 |
| 316L | -200 — 750 | 超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用 |
| 310S | -200 — 1000 | 具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
| SY3030 | 0 — 1100 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
套管形式選擇:
法蘭克選擇900（PN15）～2500LB（PN40）RTJ 等不同形式
| 代 號 | N | M | D | d | D1 | D2 |
| A | M20x1 ． 5(NPT1/2) | NPT1 ″ | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4 ″ | Φ45 | Φ9 | Φ28 | Φ23 |
執行標準:
| 標 準 代 號 | 文 件 編 號 |
| 中 國 國 家 標 準 | GB9112-9131-88 |
| 中國化工部標準 | HG20592-20635-97 |
| 中國機械部標準 | JB/T74-90-94 |
| 美 國 標 準 | ASME/ANSI B16 ． 5-88 |
| 德 國 標 準 | DIN 2628-2638-1975 |
| 日 本 標 準 | JIS2201-1796 |
法蘭規格:
CLASS150-600 RF
CLASS900-2500 RJ
8、選型須知
1）型號
2）分度號
3）精度等級
4）保護管材質及形式
5）法蘭規格及形式
6) 長度或插入深度
例：高溫高壓熱電偶 K 型 1 級 保護管 A 級型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
