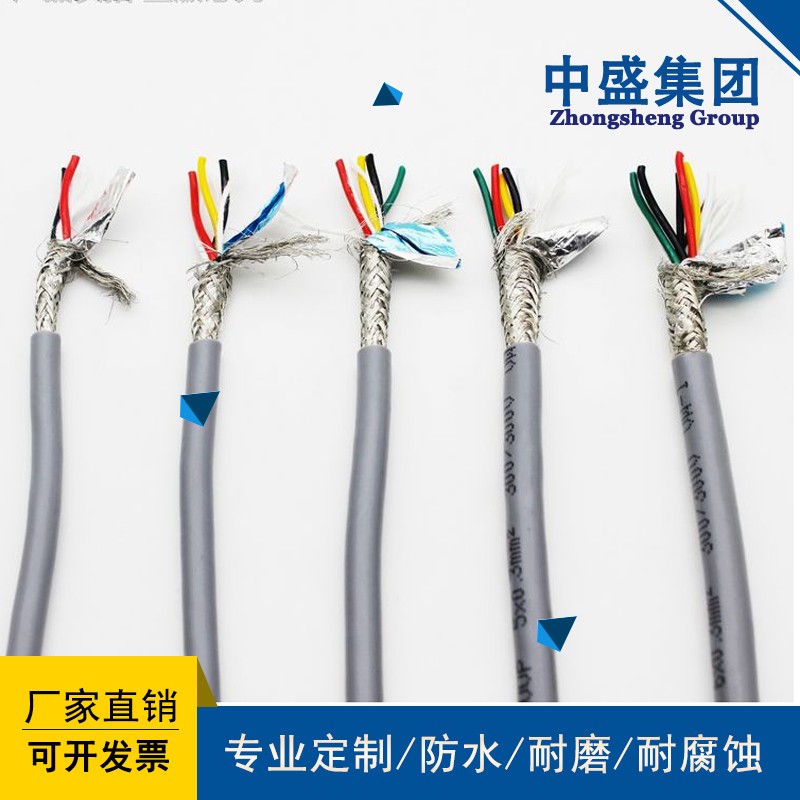

- 產品名稱：STP-120Ω雙絞屏蔽電纜
- 瀏覽：
- 添加時間：2023-10-19 09:39:55
- 推薦度：
介紹：
STP-120Ω雙絞屏蔽電纜特性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、最大無中繼傳輸距離等參數，我們將依照具體情況推薦Z最適當?shù)漠a(chǎn)品。
STP-120Ω雙絞屏蔽電纜 在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。
STP-120Ω雙絞屏蔽電纜
特性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、蕞大無中繼傳輸距離等參數，我們將依照具體情況推薦蕞適當?shù)漠a(chǎn)品。一般推薦如下：
特性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、蕞大無中繼傳輸距離等參數，我們將依照具體情況推薦蕞適當?shù)漠a(chǎn)品。一般推薦如下：
普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右?？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，蕞內層屏蔽一端接地！
（1對）2芯型號 | （2對）4芯型號 | （3對）6芯型號 |
2x0.2 | 4x0.2 | 6x0.2 |
2x0.3 | 4x0.3 | 6x0.3 |
2x0.5 | 4x0.5 | 6x0.5 |
2x0.75 | 4x0.75 | 6x0.75 |
2x1.0 | 4x1.0 | 6x1.0 |
2x1.5 | 4x1.5 | 6x1.5 |
2x2.0 | 4x2.0 | 6x2.0 |
2x2.5 | 4x2.5 | 6x2.5 |
（4對）8芯型號 | （5對）10芯型號 | （6對）12芯型號 |
8x0.2 | 10x0.2 | 12x0.2 |
8x0.3 | 10x0.3 | 12x0.3 |
8x0.5 | 10x0.5 | 12x0.5 |
8x0.75 | 10x0.75 | 12x0.75 |
8x1.0 | 10x1.0 | 12x1.0 |
8x1.5 | 10x1.5 | 12x1.5 |
8x2.0 | 10x2.0 | 2x2.0 |
8x2.5 | 10x2.5 | 12x2.5 |
常規型號：
常用型號為24AWG，26AWG，有1線對、2線對、3線對、4線對，特殊要求可定做導體有0.2mm2、0.5mm2、0.75mm2
