- 產品名稱：RS-485通訊電纜
- 瀏覽：
- 添加時間：2023-10-19 09:46:20
- 推薦度：
介紹：
RS485通訊電纜參數,RS485通訊電纜執行標準,RS485通訊電纜結構,RS485通訊電纜性能,RS485通訊電纜知識,RS485通訊電纜價格
RS-485通訊電纜特性阻抗為120歐姆

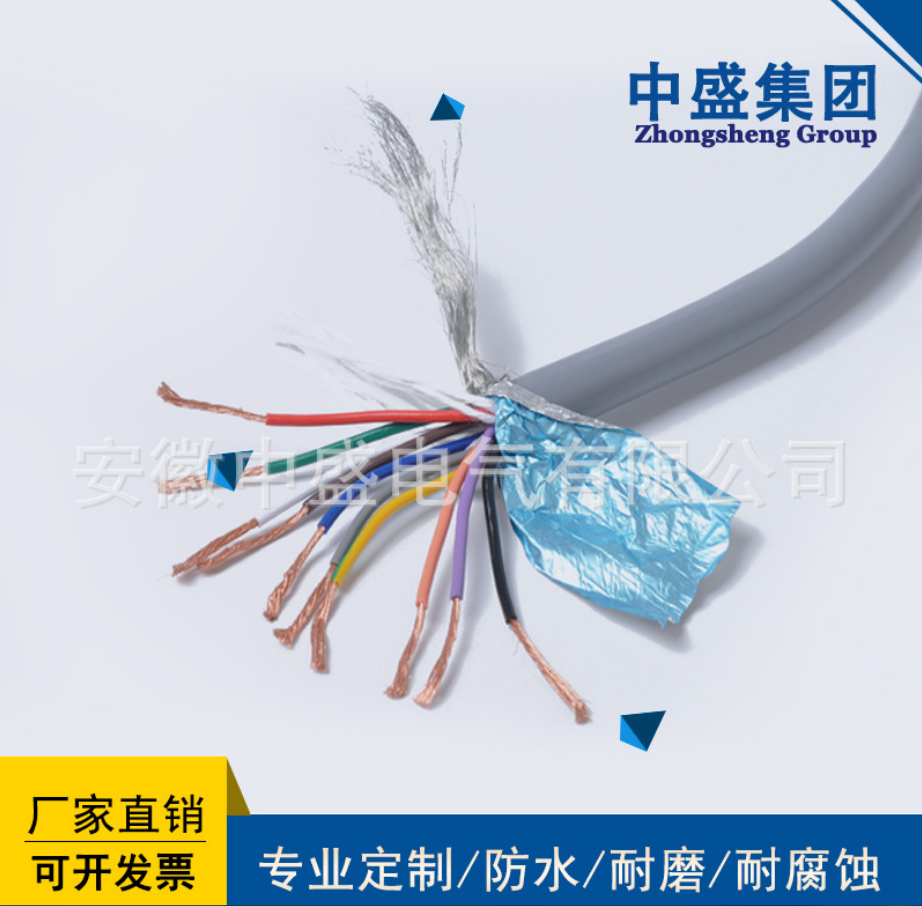

RS-485通訊電纜
本產品是嚴格按RS-485通訊協議規定設計生產的產品。產品性能卓越，廣泛應用于復雜的工業自動化控制網絡及樓宇自控網絡
一、電纜型號：ZHT-RS486-8系（多股低電容計算機及計算機P.O.S電纜）
二、執行標準：執行標準：Q/ZH09.02-2010
| 1、應用： | Application: |
通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防干擾線路屏蔽電線電纜。 供電系統電表遠控抄表數據傳輸線，供水系統水表遠程數據傳輸信號線等 | Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable. |
| 2、產品說明： | Product Description: |
| ◆內導體使用多支退火裸銅絞合 ◆聚氯乙烯絕緣 ◆多芯芯線絞合成纜 ◆外包鋁箔屏蔽 ◆銅線編織屏蔽 ◆聚氯乙烯護套 ◆額定電壓Uo/U為300/300V ◆長期允許工作溫度應不超過70℃ | ◆Multiple strands annealed bare copper lines twisted as internal conductor ◆PVC insulated ◆Core line with cores twisted into cable ◆Aluminum shielded outside ◆Copper line braid shielded ◆PVC jacket ◆Rated voltage Uo/U is 300/300V ◆Keeping working temperature under 70℃ for long-range operation |
RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5 RS485通訊線在一般場合采用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。 RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有獨立接地導線，工業灰色PVC外護套。 RS485通訊線結構: 1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/- 0.03mm 2)絕緣:實芯PE絕緣, 外徑: 1.90 +/- 0.03mm 3)第一屏蔽:鋁箔屏蔽 4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm 5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55% 6)內護套：黑色PVC, OD: 8.0mm +/- 10% 經測試RS485通訊線最大的通信距離約為1219M，最大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。 因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。因?yàn)镽S485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。 | |
