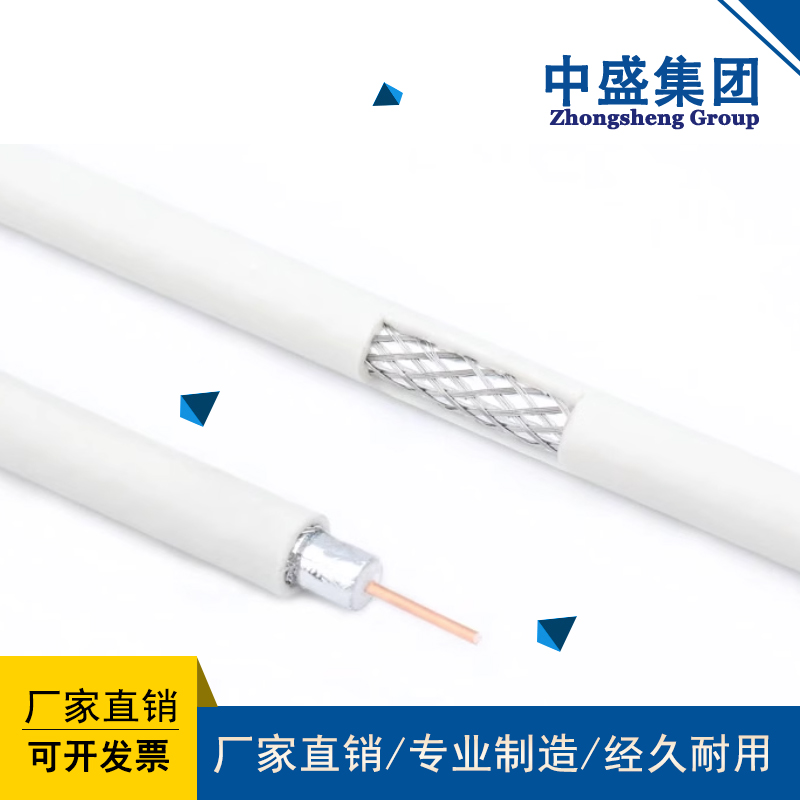

- 產品名稱：SYY75-3監控電纜
- 瀏覽：
- 添加時間：2023-10-19 09:52:47
- 推薦度：
| 產品名稱：SYV系列 | ||
| 1、應用：Application:用于視頻領域，通信系統及信號控制系統；用于視頻監控線路、廣播信號控制、公共電視天線、閉路電視監控系統；用于無線電通訊、傳輸系統及單向控制或是高頻率機器內部配線。Applicable to video field, communication system and signal controlling system; video monitor circuitry, broadcast signal control, public TV antenna, closed-circuit TV monitor system; wireless telecommunication, transmission system and unilateral control or internal wire of high-frequency machine.2、產品說明：Product Description:◆特性阻抗：75Ω◆導體使用多支裸銅線絞合◆實芯聚乙烯絕緣◆外包鋁箔屏蔽◆軟裸銅線編織屏蔽◆聚氯乙烯護套◆長期允許工作溫度應不超過70℃◆ Characteristic impedance:75Ω◆ Twisted multiple strands of Copper lines as internal conductor ◆ Solid polyvinyl insulated◆ Aluminum shielded outside◆ Bare soft copper wire braid shield◆ PVC jacket◆ Keeping working temperature under 70℃ for long-range operation家庭安防系統視頻線(SYV)SYV同軸電纜50Ω、75Ω系列產品編號型號規格內導體絕緣外徑mm編織網數編數/ 編絲線徑MM護套外徑特性阻抗MΩ根數/直徑CR-28-001SYV50-17/0.090.87±0.0548x0.111.9±0.150±3.5CR-28-002SYV50-2-11/0.682.2±0.148x0.114.0±0.250±1.5CR-28-003SYV50-2-21/0.92.95±0.1396x0.115.0±0.250±2.0CR-28-004SYV50-3-11/0.322.95±0.1348x0.125.0±0.250±2.0CR-28-005SYV50-3-27/0.322.95±0.1396x0.115.0±0.250±2.0CR-28-006SYV50-5-11/1.44.8±0.2128Px0.117.2±0.350±2.0CR-28-007SYV50-77/0.757.25±0.25144Px0.1110.3±0.350±2.0CR-28-008SYV50-97/0.959.0±0.3192Px0.1112.2±0.450±2.0CR-28-009SYV50-127/1.1511.5±0.348x0.1715.0±0.450±3.13CR-28-013SYV75-2-1A1/0.261.6±0.148x0.112.9±0.270±5CR-28-014SYV75-2-1B1/0.342.0±0.148x0.113.3±0.270±5CR-28-015SYV75-3-1A1/0.483.0±0.1364x0.115.0±0.2570±3CR-28-016SYV75-3-2A7/0.173.0±0.1364x0.115.0±0.2570±3CR-28-017SYV75-3-1B1/0.483.0±0.1396x0.115.0±0.2570±3CR-28-018SYV75-3-2B7/0.173.0±0.1396x0.116.0±0.270±3CR-28-019SYV75-4-11/0.63.7±0.1396x0.116.0±0.270±3CR-28-020SYV75-4-27/0.213.7±0.1396x0.116.0±0.270±3CR-28-021SYV75-5-1A1/0.754.8±0.264Px0.117.2±0.370±3CR-28-022SYV75-5-2A7/0.264.8±0.264Px0.117.2±0.370±3CR-28-023SYV75-5-1B1/0.754.8±0.296Px0.117.2±0.370±3CR-28-024SYV75-5-2B7/0.264.8±0.296Px0.117.2±0.370±3CR-28-025SYV75-5-1C1/0.754.8±0.2128Px0.117.2±0.370±3CR-28-026SYV75-5-2C7/0.264.8±0.2128Px0.117.2±0.370±3CR-28-027SYV75-5-1D1/0.754.8±0.2144Px0.117.2±0.370±3CR-28-028SYV75-5-2D7/0.264.8±0.2144Px0.117.2±0.370±3CR-28-029SYV75-7-11/1.157.25±0.25144Px0.1110.3±0.370±3CR-28-030SYV75-7-27/0.47.25±0.25144Px0.1110.3±0.370±3CR-28-031SYV75-91/1.379.0±0.3192Px0.1112.2±0.470±3 | ||
SYV電纜全稱實心聚乙烯絕緣射頻同軸電纜，同軸電纜中的一種。 SYV-75-5:SYV代表視頻線,75代表阻抗為75歐姆,-5代表線材的粗細。 SYV 75-5-1(A、B、C） S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編 75：75歐姆 5：線徑為5MM 1：代表單芯 SYV電纜的作用：監控中常用的視頻線主要是SYV75-3和SYV75-5兩種.如果要傳輸視頻信號不是在200米內可以用SYV75-3,如果在350米范圍內就可以用SYV75-5. SYV電纜的使用環境：設備的支架連線，閉路電視(CCTV)，共用天線系統(MATV) 以及彩色或單色射頻監視器的轉送。這些應用不需要選擇有特別嚴格電氣公差的精密視頻同軸電纜。視頻同軸電纜的特征電阻是75 歐姆，這個值不是隨意選的。物理學證明了視頻信號最優化的衰減特性發生在77 歐姆。在低功率應用中，材料及設計決定了電纜的最優阻抗為75 歐姆。 下面是 一般視頻線的參數 75代表抗阻性,后面的3和5代表它的絕緣外徑(3mm/5mm) SYV中S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯. SYV75-3傳輸在300米之內效果好. SYV75-5傳輸在800米內效果更好. 75-3 傳輸距離 100米 75-5 傳輸距離 300米 75-7 傳輸距離 500--800米 75-9 傳輸距離 1000---1500米 75-12 傳輸距離 2000----3500米 | ||
