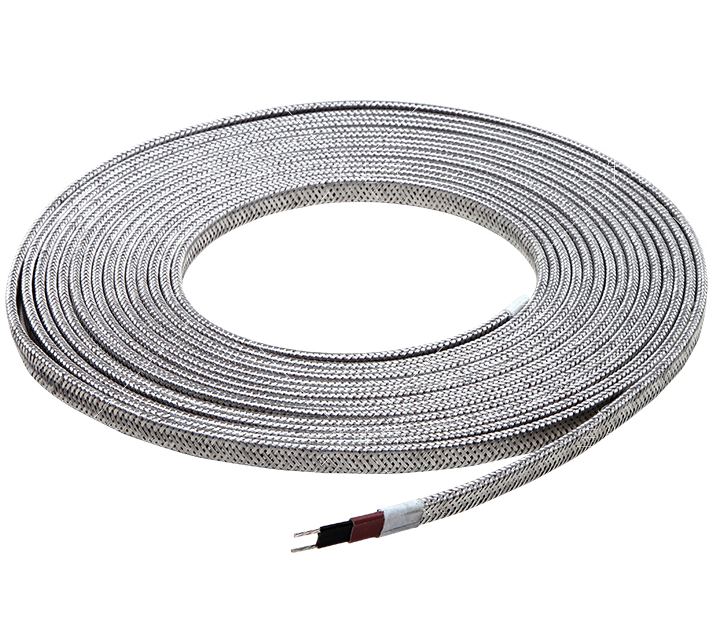

- 產品名稱：RDY2（3））恒功率電熱帶
- 瀏覽：
- 添加時間：2023-10-20 10:24:10
- 推薦度：
RDY2（3））恒功率電熱帶分為單相并聯電熱帶和三相并聯電熱帶。單相并聯電熱帶適用于管線較短、分支較多、小罐體、小管徑管線及儀表管線的伴熱、加熱。三相并聯電熱帶適用于長管線、大管徑、大貯罐的伴熱、加熱。
產品分類
RDY2(3))恒功率電熱帶恒功率電熱帶分為并聯恒功率電熱帶和串聯恒功率電熱帶。
并聯恒功率電熱帶可以按照實際使用長度任意剪斷，但zui短不能少于一個發熱點；而串聯恒功率電熱帶需根據管線長度定長制作，不可任意剪接。
工作原理
RDY2(3))恒功率電熱帶由多個發熱節在整個長度并聯聯接，它是由電源母線、母線絕緣、內護套、發熱絲、外護套、金屬屏蔽網、加強護套層構成。母線為二根或三根平行絕緣銅導線，并在其表面上纏繞電阻絲，并將該電阻絲每隔一定距離（“即發熱節長”）與母線連接，形成連續并聯電阻，母線通電后，各并聯電阻絲發熱，形成一條連續的加熱帶。
串聯恒功率電熱帶由發熱芯線、絕緣護套、外絕緣護套、金屬編織網、加強護套層構成。根據焦耳定律可知，電流通過導體不斷的放出能量，形成一條連續的、發熱均勻的電熱帶。產品特性
恒功率電熱帶單位長度的發熱量恒定，使用的電熱帶越長輸出的總功率越大。其護套材料均采用氟塑料，因此耐溫等級高，適用于高溫場合伴熱、加熱。
應用范圍
RDY2(3))恒功率電熱帶廣泛應用于各行行業，主要用于管道、閥門、泵體、儲罐、反應塔、儀表箱等防凍和保溫，或者維持儀表管線的工藝溫度，應用于加熱、高溫伴熱場合。

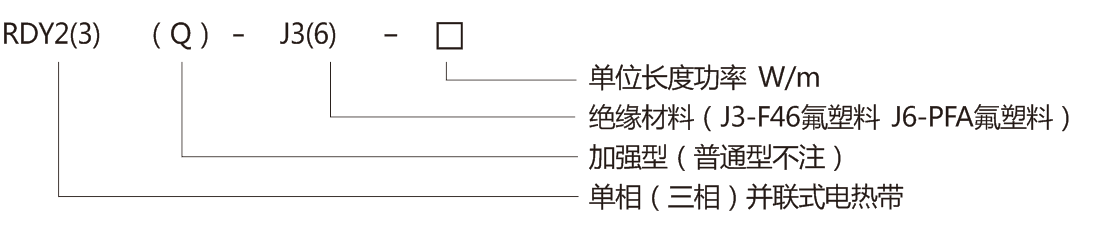

并聯恒功率電熱帶型號釋義圖
并聯恒功率電熱帶單相并聯電熱帶和三相并聯電熱帶。單相并聯電熱帶適用于管線較短、分支較多、小罐體、小管徑管線及儀表管線的伴熱、加熱。三相并聯電熱帶適用于長管線、大管徑、大貯罐的伴熱、加熱。
RDY2(3))恒功率電熱帶型號及技術參數表
單相并聯恒功率電熱帶技術參數表
| 產品型號 | 額定電壓 | 額定功率 | zui大使用長度 | 流體zui高維持溫度/J3 | 流體zui高維持溫度/J6 |
| RDY2(Q)-J3(6)-10 | 220V | 10W/m | 200m | 150℃ | 205℃ |
| RDY2(Q)-J3(6)-15 | 220V | 15W/m | 180m | 150℃ | 205℃ |
| RDY2(Q)-J3(6)-20 | 220V | 20W/m | 150m | 120℃ | 205℃ |
| RDY2(Q)-J3(6)-25 | 220V | 25W/m | 150m | 120℃ | 205℃ |
| RDY2(Q)-J3(6)-30 | 220V | 30W/m | 150m | 90℃ | 205℃ |
| RDY2(Q)-J3(6)-35 | 220V | 35W/m | 130m | 90℃ | 205℃ |
| RDY2(Q)-J3(6)-40 | 220V | 40W/m | 120m | 65℃ | 205℃ |
| RDY2(Q)-J3(6)-45 | 220V | 45W/m | 120m | 65℃ | 180℃ |
| RDY2(Q)-J3(6)-50 | 220V | 50W/m | 120m | 65℃ | 180℃ |
三相并聯恒功率電熱帶技術參數表
| 產品型號 | 額定電壓 | 額定功率 | zui大使用長度 | 流體zui高維持溫度/J3 | 流體zui高維持溫度/J6 |
| RDY3(Q)-J3(6)-25 | 380V | 25W/m | 350m | 120℃ | 205℃ |
| RDY3(Q)-J3(6)-30 | 380V | 30W/m | 350m | 90℃ | 205℃ |
| RDY3(Q)-J3(6)-35 | 380V | 35W/m | 350m | 90℃ | 205℃ |
| RDY3(Q)-J3(6)-40 | 380V | 40W/m | 300m | 65℃ | 205℃ |
| RDY3(Q)-J3(6)-45 | 380V | 45W/m | 300m | 65℃ | 205℃ |
| RDY3(Q)-J3(6)-50 | 380V | 50W/m | 250m | 65℃ | 205℃ |
| RDY3(Q)-J3(6)-55 | 380V | 55W/m | 250m | 65℃ | 180℃ |
| RDY3(Q)-J3(6)-60 | 380V | 60W/m | 250m | 65℃ | 180℃ |
注：流體zui高維持溫度指管道內介質需要的zui高工藝溫度。
RDY2(3))恒功率電熱帶產品性能
絕緣電阻：≥50MΩ/km
介電強度：單相并聯 ~2000V/min；三相并聯 ~2500V/min
功率偏差：±10%
絕緣材料：F46氟塑料、PFA氟塑料
zui高耐溫：205℃、260℃
防爆標志：ExellT4
