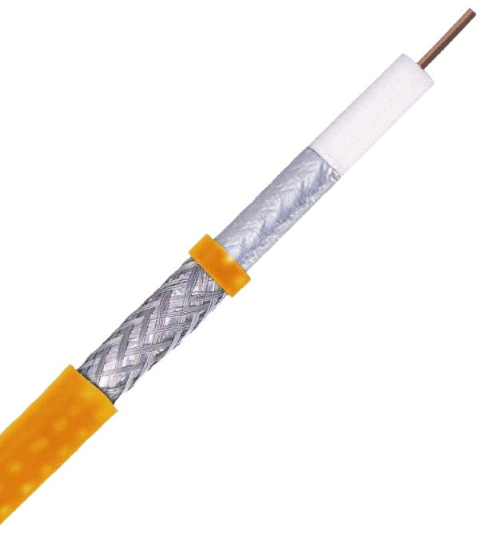

SYV同軸電纜
SYV為實芯聚乙烯絕緣聚氯乙烯護套視頻同軸電纜，主要用于傳輸影像信號的一種電纜。
視頻同軸電纜標準及結構
1、產品參考標準：GB/14864-1993
2、內導體采用單支或多支銅線絞合
3、特性阻抗75Ω實芯聚乙烯絕緣
4、屏蔽編織：AL/鋁合金，CCAM/銅包鋁鎂，BC/裸銅，TC/裸銅鍍錫
5、鋁箔屏蔽
6、聚氯乙烯護套
7、適用于-20℃-70℃使用
產品特性
1、抗干擾性能良，阻抗均勻
2、防潮能力好，使用壽命長
3、低衰減，低電容
4、高傳輸，結構穩定
應用范圍
適用于1GHZ以下模擬信號和高速數字信號傳輸
適用于電視、廣播信號控制及有關信息傳輸
適用于固定或移動無線電通信和采用類似技術的電子裝置中信號傳輸
具體適用于視頻監控系統、公共天線、閉路電視監控系統、無線電通訊、傳輸系統及單向系統控制或高頻率機器內部配線
電氣性能及結構參數
型號
| 內導體 | 絕緣外徑 | 電纜外徑 | 標稱衰減 | 標稱特性 | 試驗 |
根數/直徑 | （mm） | （mm） | 200MHdB/m | 抗阻Ω | 電壓KV | |
SYV-50-2-1 | 7/0.16 | 1.50±0.10 | 2.8±0.20 | 0.450 | 2 | |
SYV-50-2-41 | 1/0.68 | 2.20±0.10 | 4.0±0.20 | 0.310 | 3 | |
SYV-50-3-1 | 7/0.32 | 2.95±0.13 | 5.0±0.20 | 0.240 | 4 | |
SYV-50-3-3 | 1/0.90 | 2.95±0.13 | 5.0±0.20 | 0.220 | 4 | |
SYV-50-3-4 | 1/0.90 | 2.95±0.13 | 5.0±0.20 | 0.220 | 4 | |
SYV-50-3-5 | 1/0.90 | 2.95±0.13 | 5.8±0.20 | 0.220 | 4.2 | |
SYV-50-3-41 | 1/0.90 | 2.95±0.13 | 5.8±0.20 | 0.220 | 4.2 | |
SYV-50-5-1 | 1/1.40 | 4.80±0.20 | 7.2±0.30 | 0.150 | 6.5 | |
SYV-50-5-3 | 1/1.40 | 4.80±0.20 | 7.2±0.30 | 0.150 | 6.5 | |
SYV-50-5-4 | 1/1.40 | 4.80±0.20 | 7.9±0.30 | 0.150 | 50±2 | 6.5 |
SYV-50-5-41 | 1/1.40 | 4.80±0.20 | 7.9±0.30 | 0.150 | 6.5 | |
SYV-50-7-1 | 7/0.75 | 7.25±0.25 | 10.3±0.30 | 0.110 | 10 | |
SYV-50-7-2 | 7/0.75 | 7.25±0.25 | 10.3±0.30 | 0.110 | 10 | |
SYV-50-7-3 | 7/0.75 | 7.25±0.25 | 11.0±0.30 | 0.110 | 10 | |
SYV-50-7-4 | 7/0.75 | 7.25±0.15 | 10.3±0.30 | 0.620 | 10 | |
SYV-50-7-6 | 7/0.75 | 7.25±0.15 | 10.3±0.30 | 0.620 | 10 | |
SYV-50-7-41 | 7/0.75 | 7.25±0.25 | 10.3±0.30 | 0.110 | 10 | |
SYV-50-9-41 | 7/0.95 | 9.00±0.30 | 12.2±0.40 | 0.095 | 12 | |
SYV-75-3-41 | 7/0.17 | 3.00±0.13 | 5.0±0.25 | 0.280 | 2 | |
SYV-75-4-1 | 7/0.21 | 3.70±0.13 | 6.0±0.20 | 0.220 | 4.2 | |
SYV-75-4-2 | 7/0.21 | 3.70±0.10 | 6.7±0.20 | 0.950 | 4 | |
SYV-75-4-3 | 1/0.59 | 3.70±0.13 | 6.0±0.20 | 0.190 | 4.2 | |
SYV-75-4-4 | 1/0.59 | 3.70±0.13 | 6.0±0.20 | 0.190 | 4.2 | |
SYV-75-5-4 | 1/0.75 | 4.80±0.20 | 7.2±0.30 | 0.150 | 5.5 | |
SYV-75-5-5 | 1/0.75 | 4.80±0.20 | 7.9±0.30 | 0.150 | 5.5 | |
SYV-75-5-41 | 1/0.75 | 4.80±0.20 | 7.2±0.30 | 0.150 | 75±3 | 5.5 |
SYV-75-5-42 | 1/0.75 | 4.80±0.20 | 7.9±0.30 | 0.150 | 5.5 | |
SYV-75-7-1 | 7/0.40 | 7.25±0.25 | 10.3±0.30 | 0.120 | 8 | |
SYV-75-7-2 | 7/0.40 | 7.25±0.25 | 10.3±0.30 | 0.120 | 8 | |
SYV-75-7-3 | 7/0.40 | 7.25±0.15 | 11.0±0.30 | 0.600 | 8 | |
SYV-75-7-4 | 1/1.15 | 7.25±0.15 | 10.3±0.30 | 0.525 | 10 | |
SYV-75-7-8 | 1/1.15 | 7.25±0.25 | 10.3±0.30 | 0.100 | 8 | |
SYV-75-7-41 | 7/0.40 | 7.25±0.25 | 11.3±0.30 | 0.120 | 8 | |
SYV-75-9-41 | 1/1.37 | 7.25±0.30 | 12.2±0.40 | 0.880 | 10 |
