- 產品名稱：壓力表彎管不銹鋼冷凝管壓力表緩沖管壓力冷凝彎
- 瀏覽：
- 添加時間：2024-06-28 16:09:22
- 推薦度：
一、概述:

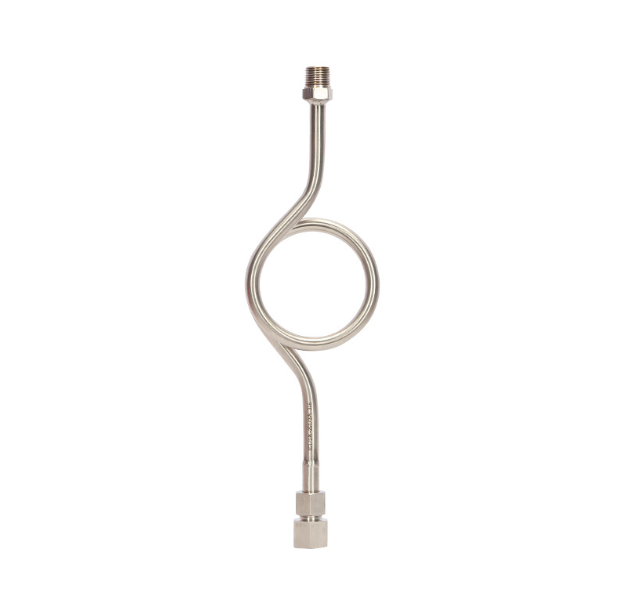

壓力表冷凝管,壓力表冷凝圈,壓力表冷凝彎管,壓力緩沖管是用來連接壓力表與壓力表測量的設備或管道之間的配件,是用來冷卻被測量介質,平緩壓力波動,在具有滲透或飽和的蒸汽高溫環境之下,避免壓力表內部直接與高溫流體接觸,對壓力表彈簧的瞬時沖擊,是對壓力表進行保護的裝置。
作用:冷卻被測介質,平緩壓力波動
型號:M14×1.5、M20×1.5、1/2NPT
材料為:銅質、不銹鋼
壓力表冷凝圈的形式有:直型或直角型等
廣泛用于啤酒,飲料,食品,造紙,制藥,化工,鍋爐等行業的設備工藝管道上要求對流體壓力進行測量的場合
接頭有:M20*1.5-G1/2,M14*1.5-G1/2等或非標定做
*溫度:400℃
材質:鐵制,銅制,不銹鋼304,316
標準:GB12459-90.DIS.JIS
二、外形尺寸及參數:
材質 | d1 | d2 | E | F | D*δ |
銅管 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | 14 | 14 | ￠14*2 ￠18*3 |
20 | 20 | ||||
14 | 14 | ||||
20 | 20 | ||||
14 | 14 | ||||
20 | 20 | ||||
不銹鋼304 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | M14*1.5 M20*1.5 G1/4 G1/2 NPT1/4 NPT1/2 | 14 | 14 | ￠14*2 ￠18*3 |
20 | 20 | ||||
14 | 14 | ||||
不銹鋼316 | 20 | 20 | |||
14 | 14 | ||||
20 | 20 |
*允許工作壓力:20Mpa
*允許耐壓:30Mpa
