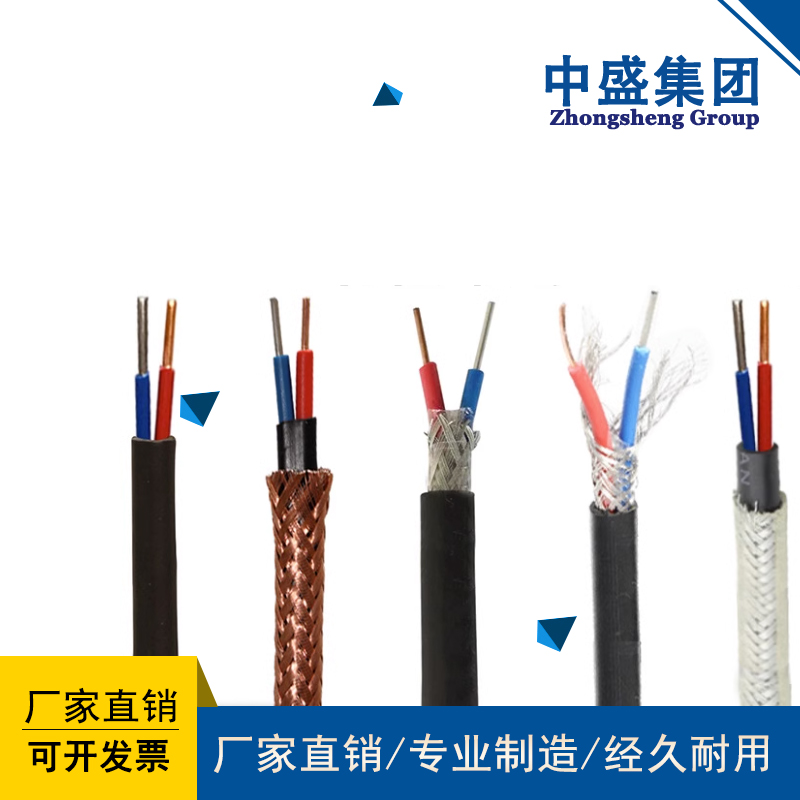

熱電偶補償導線產品使用特性：

補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元.已被廣泛用于石油、化 電力等部門的自動化測溫儀表的單點或者多點連接。

 ZRC-KX-YP2VP2 1*2*1.5熱電偶補償導線產品標準

 1、工作溫度： a）耐熱用：較高200℃和260℃兩種。 b）一般用：較高70℃和105℃兩種。

 2、較低環境溫度： a）氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。 b）聚氯乙烯絕緣和護套線纜：固定敷　　設-40℃，非固定敷設-15℃。

 3、允許彎曲半徑： a）有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍； b）其它結構的補償電纜，應不小于電纜外徑的10倍。 熱電偶補償導線規格范圍

名稱 線芯對數 標稱截面mm2 線芯結構 A B 補償導線 1 0.5 1.0 1.5 2.0 1/0.80 7/0.30 1/1.13 7/0.43 補償電纜 1～19 1/1.37 7/0.52 1/1.76 19/0.41

5、主要技術要求

產品型號

補償導線及電纜線芯 補償導線絕緣層著色 配用熱電偶分度號 正極 負極 正極 負極 SC　or RC 銅 銅鎳0.6 紅 綠 S（鉑銠10-鉑）或 R（鉑銠13-鉑） KCA 鐵 銅鎳22 紅 藍 K（鎳鉻-鎳硅） KCB 銅 銅鎳40 紅 藍 KX 鎳鉻10 鎳硅3 紅 黑 EX 鎳鉻10 銅鎳45 紅 棕 E（鎳鉻-銅鎳） JX 鐵 銅鎳45 紅 紫 J（鐵-銅鎳） TX 銅 銅鎳45 紅 白 T（銅-銅鎳） NC 鐵 銅鎳18 紅 灰 N（鎳鉻硅-鎳硅）

 6、使用分類、等級及護套著色 使用分類

 標志代號 精度等級及標志 護層著色 普通級 準確級 普通級 準確級 本安型 一般用 G / S 黑色 灰色 藍色 耐熱用 H / S 黑色 顏色 藍色

 注：在舊標準GB4989-85中，普通級用B表示，準確級用A表示。

7、熱電特性及允差

 型號 使用分類 導線溫度 范圍℃ 熱電動勢 及允差μV 熱電偶 測量端 溫度℃ 20℃時往 復電阻值 ≤Ω/m 熱電勢 準確度 普通級 0.5mm2 1.0 mm2 1.5 mm2 0.5mm2 SC&RC G 0~100 646 ±30 （±2.5℃） ±60 （±5.0℃） 1000 0.10 0.05 0 H 0~200 1440 / ±60 （±5.0℃） KCA G 0~100 4095 ±60 （±1.5℃） ±100 （±2.5℃） 1.40 0.70 0.47 0 H 0~200 8137 900 KCB G 0~100 4095 1.04 0.52 0.35 0.21 KX G -20~100 4095 2.20 1.10 0.73 0.44 H -25~200 8137 EX G -20~100 6137 ±12 （±1.5℃） ±20 （±2.5℃） 500 2.50

1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的靠前項，如：EX-G-VV、TX-H-FVP等；

2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；

3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。

4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；

5、需阻燃型補償電纜，應在原型號前加“ZR-”。

6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。
