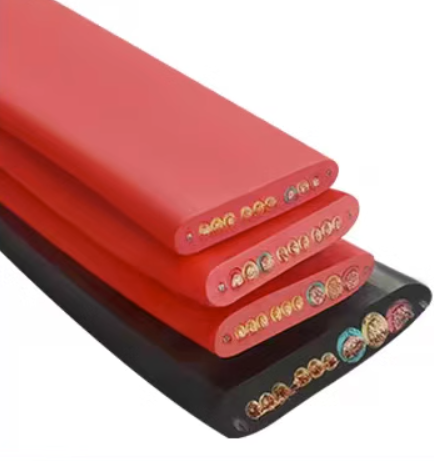

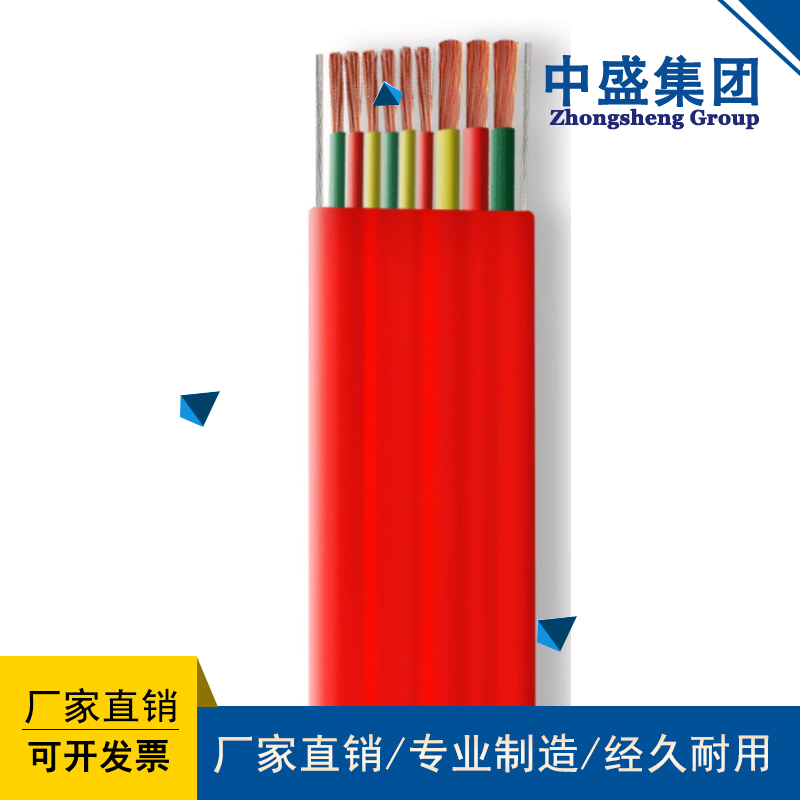

- 產品名稱：行車扁電纜YFFB 3*4+1*2.5
- 瀏覽：
- 添加時間：2024-11-23 16:44:03
- 推薦度：
介紹：
丁腈扁電纜YFFR YFFB-L扁平移動電纜 YVFBP YVFB-L詳細介紹
一、概述：
丁腈扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
絕緣線芯分色，為敷設安裝提供方便。

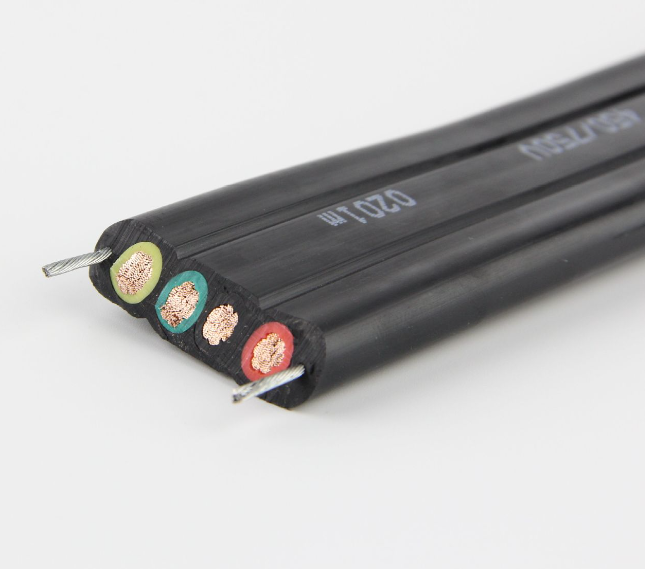

可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件（YVFB-G型）。
二、特點：
特別柔軟，尤耐彎折，往返移動，平穩不扭。
室內戶外，適應溫度，酸堿油鹽，均能防護。
選材嚴格，工藝先進，性能可靠，壽命長久。
三、規格型號：
四、產品主要性能（符合Q/ZB01-2002）
電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜最小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻最大值（Romax）如下：（符合GB/T3956-1997）
丁腈扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
絕緣線芯分色，為敷設安裝提供方便。
可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件（YVFB-G型）。
二、特點：
特別柔軟，尤耐彎折，往返移動，平穩不扭。
室內戶外，適應溫度，酸堿油鹽，均能防護。
選材嚴格，工藝先進，性能可靠，壽命長久。
三、規格型號：
| 型號 | 名稱 | 額定電壓 | 主要用途 | 拉力大小于N |
| YFFB | 丁腈聚氯乙烯絕緣及護套扁平軟電纜 | 450/750V | 主要用于起重、輸送機、中小型挖掘機、裝卸機 | 2000/100m |
| YFFB-F | 丁腈聚氯乙烯絕緣及護套復合扁平軟電纜 | 450/750V | 主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等 | |
| YEFPB | 乙丙橡膠絕緣丁腈聚氯乙烯絕緣及護套屏蔽型扁平軟電纜 | 3.6/6KV | ||
| YFFB-L | 丁腈聚氯乙烯絕緣及護套承拉(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于低層建筑物的電梯和其它移動機械的控制電纜 | |
| YFFB-JL | 丁腈聚氯乙烯絕緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于高層建筑物電梯的控制電纜 | |
| YFFB-FJL | 丁腈聚氯乙烯絕緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于電梯的控制電纜 |
| 型號 | 名稱 | 耐溫等級 |
| YVFR | 聚氯乙烯絕緣丁腈復合物護套軟電力電纜 | -25～70℃ |
| YVFRP | 聚氯乙烯絕緣丁腈復合物護套編織屏蔽軟電力電纜 | -25～70℃ |
| YFFR | 丁腈復合物絕緣丁腈復合物護套軟電力電纜 | -25～70℃ |
| YFFRP | 丁腈復合物絕緣丁腈復合物護套編織屏蔽軟電力電纜 | -25～70℃ |
| YGG | 硅橡膠絕緣硅橡膠護套軟電力電纜 | -60～180℃ |
| YGGP | 硅橡膠絕緣硅橡膠護套編織屏蔽軟電力電纜 | -60～180℃ |
| YGC | 硅橡膠絕緣重型橡膠護套軟電力電纜 | -35～65℃ |
| YGCP | 硅橡膠絕緣重型橡膠護套編織屏蔽軟電力電纜 | -35～65℃ |
| YVFB | 銅芯聚氯乙烯絕緣丁腈聚氯乙烯復合物護套扁電纜 | |
| YVFBP | 銅芯聚氯乙烯絕緣編織屏蔽丁腈聚氯乙烯復合物護套扁電纜 | |
| YFFB | 銅芯丁腈聚氯乙烯復合物絕緣丁腈聚氯乙烯復合物護套扁電纜 | |
| YFFBP | 銅芯丁腈聚氯乙烯復合物絕緣編織屏蔽丁腈聚氯乙烯復合物護套扁電纜 | |
| YGGB | 銅芯硅橡膠絕緣硅橡膠護套扁電纜 | -60～180℃ |
| YGGBP | 銅芯硅橡膠絕緣編織屏蔽硅橡膠護套扁電纜 | -60～180℃ |
| YGCB | 銅芯硅橡膠絕緣重型橡套護套扁電纜 | -40～65℃ |
| YGCBP | 銅芯硅橡膠絕緣編織屏蔽重型橡套護套扁電纜 | -40～65℃ |
| YGFB | 銅芯硅橡膠絕緣丁腈聚氯乙烯復合物護套扁電纜 | -20～70℃ |
| YGFBP | 銅芯硅橡膠絕緣編織屏蔽丁腈聚氯乙烯復合物護套扁電纜 | -20～70℃ |
| 代號 | 代號含義 |
| Y | 移動 |
| VF (扁平類用“FF”) | 丁腈電纜系列 |
| L | 承拉(加鋼絲) |
| B | 扁電纜、扁平電纜 |
| F | 復合型 |
| P | 銅編織屏蔽 |
| R | 多股絞合導體 |
丁腈聚氯乙烯絕緣及護套扁平形軟電纜
YVFB (普通型)
YVFB-G (加強型)
YVFBP (屏蔽型)
YVFB-TH (三防型)
型 號 | 名 稱 |
YVFB | 丁腈絕緣和護套移動扁平軟電纜 |
YVFBP | 丁腈絕緣和護套銅編織屏蔽移動扁平軟電纜 |
YVFB-G | 丁腈絕緣和護套鋼絲加強型移動扁平軟電纜 |
型 號 | 額定電壓（V） | 芯數 | 標稱截面mm2 |
YVFB | 450/750 V | 2-28 | 0.75-6 |
YVFBP | 450/750 V | 2-10 | 2.5-150 |
YVFB-G | 450/750 V | 2-28 | 0.75-150 |
電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜最小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻最大值（Romax）如下：（符合GB/T3956-1997）
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
Romax | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.780 | 0.551 | 0.386 | 0.272 | 0.206 | 0.161 | 0.129 | 0.106 | 0.0801 |
各截面絕緣線芯70℃絕緣電阻最小值（Rimin）如下：（符合GB5023-1997）
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70～95 | 120～185 | 240 |
Romax(MΩ.m) | 11 | 10 | 10 | 9 | 7 | 6 | 5.6 | 4.6 | 4.4 | 3.8 | 3.7 | 3.2 | 2.9 | 2.8 |
成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
絕緣及護套最小抗拉強度10N/mm2，最小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸最小伸長率20%。
不同環境不同溫度載流量校正系數（Ki）
℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
Ki | 1.41 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 |
℃ | 45 | 50 | 55 | 60 | 65 | 70 | |
Ki | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | 0.18 |
五、產品結構圖：
