- 產品名稱：耐高溫防火電纜ABHBR 3*2.5
- 瀏覽：
- 添加時間：2024-12-10 13:59:27
- 推薦度：
用途：
適用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。
該產品重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度
型號及名稱：
序號 名稱 敷設方式 敷設方式
1 AFHBRP 耐高溫防火電纜 用于各種移動電器設備
2 ABHBRP 耐高溫屏蔽防火軟電纜
規格：
型號 額定電壓（U0/U）(KV) 芯數 標稱截面(mm2)
ABHBR
ABHBRP 0.6/1 3、3+1 1.5-150
ABHBR
結構示意圖
1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶絕緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
注：如需阻燃護套，型號前加ZR
ABHBR
型號說明
1、系列代號
2、絕緣材料
3、屏蔽材料
4、護套材料
5、鎧裝材料
6、導體種類
型號含義表
ABHBR

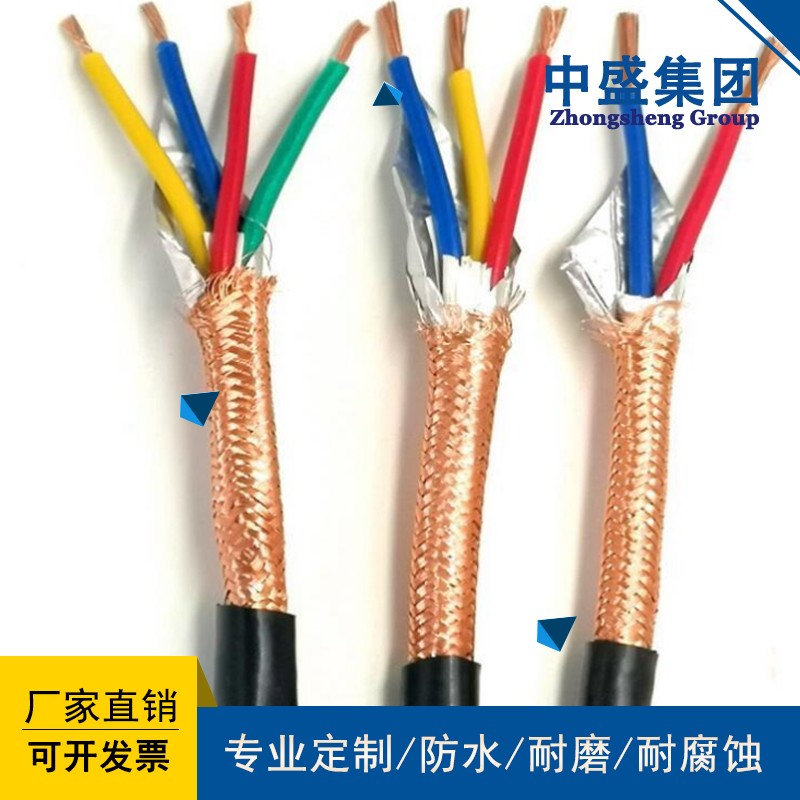

產品樣圖
主要技術指標：
性能項目 單位 技術指標
試驗電壓 kV 3.5/5min
絕緣電阻 MΩ/km 500
耐火特性 - GB12666.6 A類或B類
阻燃特性 - GB12666.5 A類或B類
項 目 代號 含義說明
系列代號 NH
絕緣材料 F 防火絕緣材料
屏蔽材料 /
P1 無屏蔽可省略
鍍錫銅絲編織屏蔽
護套材料 F 聚全氟乙丙烯
鎧裝材料 2232 鋼帶鎧裝
細鋼絲鎧裝
導體種類 A
B 單股導體
絞合導體
型號對照表：
序號 ABHBRP AFHBRP
1 銅芯或鎳芯
2 聚四氟繞包玻纖編織 氟塑料絕緣或云母帶著絕緣
3 玻纖 玻纖
4 高溫玻纖布
5 云母帶
6 玻纖布繞包
7 外屏蔽護套
電纜結構參數：
序號 芯數×標稱截面 芯數(根/直徑)
(mm) 電纜zui大外徑
(mm) 計算重量(dg/dm)
ABHBR ABHBRP ABHBR ABHBRP
1 3×1.5 32/0.25 10.2 10.9 135.2 167
2 3×2.5 49/0.25 11.1 11.9 169.6 205
3 3×4 56/0.30 13.4 14.0 267.0 301.5
4 3×6 84/0.30 15.6 16.4 357.2 424.5
