一、產品特點及用途
本產品適用于交流額定電壓6/10KV料場、碼頭的堆取料機及港機上變壓器連接用高壓扁平電纜，導體采用鍍錫軟芯結構，導體絕緣采用進口硅橡膠絕緣材料，電纜具有耐高溫、耐寒、耐油、耐腐蝕以及柔軟耐磨抗拉等特性，電纜可根據用戶需要設計編制加入多芯控制電纜及光纖通訊即制成高壓動力、多芯控制及光纖通訊組合扁平電纜。產品廣泛用于電力、冶金、石油化工、礦山、水泥、船舶工業、港口及移動設備制造等行業。
注：機上固定敷設軟電纜參照第 阻燃耐熱電力軟電纜及第 頁第三章節阻燃耐熱控制軟電纜。
二、產品執行標準
Q/AT2005-4標準
阻燃性能試驗執行GB12666.5-90規定
三、基本電纜規格及結構參數
移動設備卷筒用6KV高壓扁平電纜

型號	電壓KV	電纜規格mm2	電纜外型尺寸㎜	電纜彎曲半徑㎜	電纜參考重量kg/m
YJGCFPB	6	3×16+3×16/3	67×27	540	3.0200
YJGCFPB	6	3×25+3×16/3	78×29	580	4.1700
YJGCFPB	6	3×35+3×16/3	80×31	620	4.6850
YJGCFPB	6	3×50+3×16/3	92×35	700	5.9860
YJGCFPB	6	3×70+3×16/3	95×37	740	6.7120
YJGCFPB	6	3×95+3×16/3	103×39	780	8.0120
YJGCFPB	6	4×16	85×27	540	3.8140
YJGCFPB	6	4×25	101×29	580	5.3210
YJGCFPB	6	4×35	105×31	620	5.9850
YJGCFPB	6	4×50	118×35	700	7.5380
YJGCFPB	6	4×70	127×37	740	8.9760
YJGCFPB	6	3×16+1×10	84×27	540	3.8570
YJGCFPB	6	3×25+1×10	89×29	580	4.9640
YJGCFPB	6	3×35+1×16	91×31	620	5.6810
YJGCFPB	6	3×50+1×25	113×35	700	7.2160
YJGCFPB	6	3×70+1×35	121×37	740	8.3180
YJGCFPB	6	3×95+1×35	127×39	780	9.5430

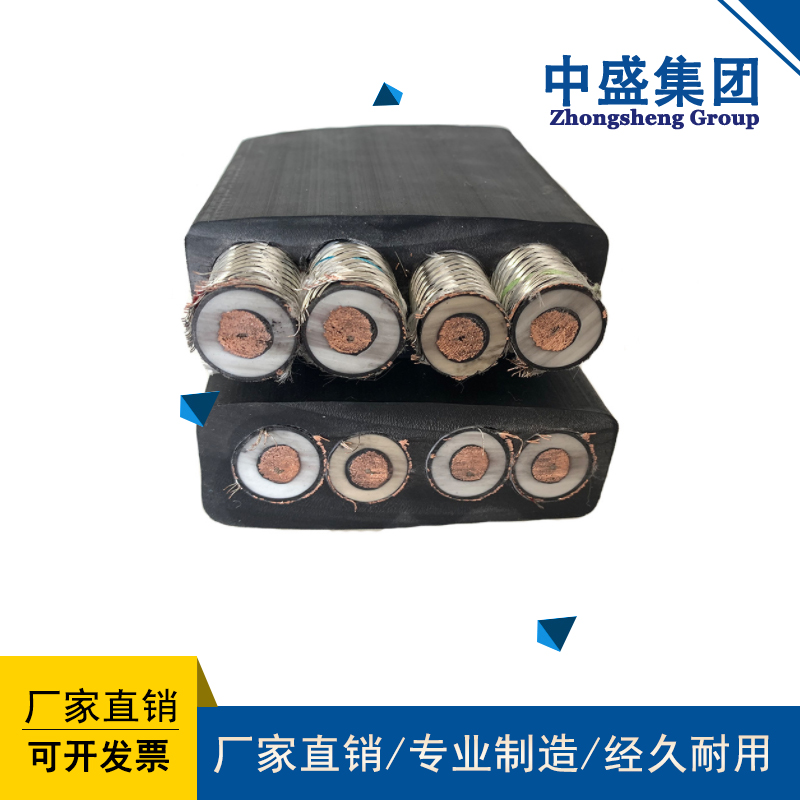

產品結構圖：

移動設備卷筒用加光纖通訊6KV高壓扁平電纜

型號	電壓KV	電纜規格mm2	電纜外型尺寸㎜	電纜彎曲半徑㎜	電纜參考重量kg/m
YJGCFPB	6	3×16+3×16/3+6FO	81×27	540	3.1489
YJGCFPB	6	3×25+3×16/3+6FO	86×29	580	4.8451
YJGCFPB	6	3×35+3×16/3+6FO	92×31	620	4.9725
YJGCFPB	6	3×50+3×16/3+6FO	106×35	700	6.3520
YJGCFPB	6	3×70+3×16/3+6FO	114×37	740	7.4290

移動設備卷筒用10KV高壓扁平電纜

型號	電壓KV	電纜規格mm2	電纜外型尺寸㎜	電纜彎曲半徑㎜	電纜參考重量kg/m
YJGCFPB	10	3×16+3×16/3	69×28	560	3.0800
YJGCFPB	10	3×25+3×16/3	80×30	600	4.2100
YJGCFPB	10	3×35+3×16/3	82×32	640	4.7120
YJGCFPB	10	3×50+3×16/3	94×36	720	6.0200
YJGCFPB	10	3×70+3×16/3	98×38	760	6.8810
YJGCFPB	10	3×95+3×16/3	106×40	800	8.0740
YJGCFPB	10	4×16	87×28	560	3.9560
YJGCFPB	10	4×25	103×30	600	5.4380
YJGCFPB	10	4×35	108×32	640	6.0460
YJGCFPB	10	4×50	122×36	720	7.6360
YJGCFPB	10	4×70	130×38	760	9.1310
YJGCFPB	10	3×16+1×10	88×28	560	3.9010
YJGCFPB	10	3×25+1×10	93×30	600	5.0980
YJGCFPB	10	3×35+1×16	95×32	640	5.7640
YJGCFPB	10	3×50+1×25	117×36	720	7.3000
YJGCFPB	10	3×70+1×25	125×38	760	8.6340
YJGCFPB	10	3×95+1×35	131×40	800	9.6580

移動設備卷筒用加光纖通訊10KV高壓扁平電纜

型號	電壓KV	電纜規格mm2	電纜外型尺寸㎜	電纜彎曲半徑㎜	電纜參考重量kg/m
YJGCFPB	10	3×16+3×16/3+6FO	84×28	560	3.2383
YJGCFPB	10	3×25+3×16/3+6FO	89×30	600	4.9320
YJGCFPB	10	3×35+3×16/3+6FO	95×32	640	5.0130
YJGCFPB	10	3×50+3×16/3+6FO	109×36	720	6.4580
YJGCFPB	10	3×70+3×16/3+6FO	117×38	760	7.5690
