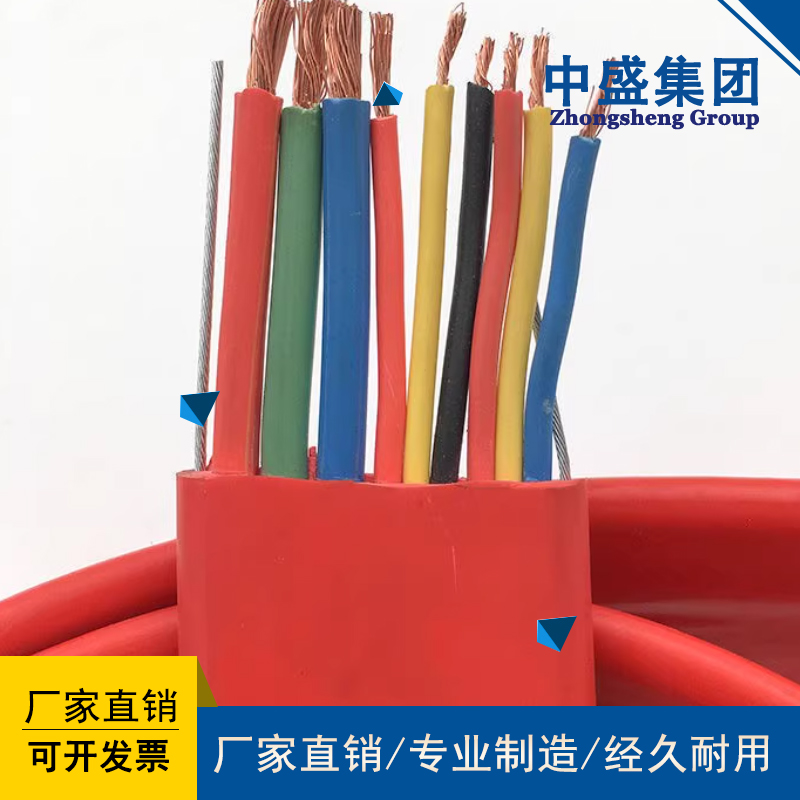

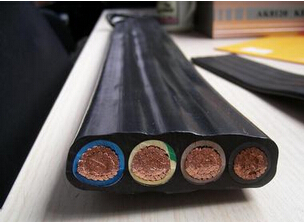

- 產品名稱：電梯專用扁電纜
- 瀏覽：
- 添加時間：2014-12-19 16:47:55
- 推薦度：
應用安裝范圍：
該電纜采用特殊設計，使用壽命更長，最大限度提高電梯生產企業的營運效率。電梯控制電纜可在懸掛長度的情況下?lián)┱w電氣控制，同時承受機械應力。電梯電纜因采因采用鋼絲承栽纜芯，可用于距離懸掛使用場合......
電纜特性
該電纜在原基礎上增加了屏蔽結構，屏蔽結構有3種如下作用：
針對高波干擾———鋁箔MAYLA繞包屏蔽
電磁干擾———————銅絲紡織屏蔽
寬帶域干擾—————鋁箔MAYLA繞包屏蔽加銅絲紡織屏蔽
價格因數分別從低到高遞升。
電纜結構
導體：多股超細精無氧銅線，符合VDE0295CASS 5標準
絕緣：特殊PVC
顏色：顏色表示，符合GB5023.6(黃、白、橙、淺綠、粉紅）數字編號
單根排線，黒色數字白色號碼編號，符合EN50214標準
黃綠接地線說明
內襯層：無
屏蔽層：有（方式可選擇）
加強件：高度鍍鋅鋼絲（有無可選擇）
視頻傳輸線：高強度車用銅包鋼導體，低干擾特種同軸視頻線（可選）
護套：耐寒、耐彎特殊PVC專用料，顏色：灰色（RAL7001)或黑色（RAL9005)
電纜使用情況如下：
電梯電纜是一字型排列時 電梯電纜是梅花型絞合排列時
1、自由使用長度大于35m 1、自由懸掛長度大于80m
2、運行速度大于1.6m/s 2、運行速度大于4.0m/s 至10.0m/s
應考慮在電纜中增加承力件 應考慮在電纜中增加承力件，
承力件一般為：鍍鋅軟鋼 承力件一般為：鍍鋅軟鋼
絲繩或纖維繩如芳綸紗等 絲繩
| 型號 | 芯數 | 截面 | 近似寬度mm | 近似厚度mm | 近似密度(kg/km) | 產品大致形狀 |
| TVVB | 2 | 0.75 | 8.0±1.0 | 4.2±0.5 | 68 | 一字排列 |
| TVVB | 3 | 0.75 | 10.4±1.0 | 4.2±0.5 | 90 | 一字排列 |
| TVVB | 4 | 0.75 | 13.7±1.0 | 4.2±0.5 | 118 | 一字排列 |
| TVVB | 5 | 0.75 | 17.1±1.0 | 4.2±0.5 | 145 | 一字排列 |
| TVVB | 6 | 0.75 | 19.4±1.0 | 4.2±0.5 | 167 | 一字排列 |
| TVVB | 7 | 0.75 | 21.8±1.5 | 4.2±0.5 | 188 | 一字排列 |
| TVVB | 8 | 0.75 | 24.1±1.5 | 4.2±0.5 | 210 | 一字排列 |
| TVVB | 9 | 0.75 | 26.5±1.5 | 4.2±0.5 | 231 | 一字排列 |
| TVVB | 10 | 0.75 | 28.8±1.5 | 4.2±0.5 | 253 | 一字排列 |
| TVVB | 11 | 0.75 | 31.2±2.0 | 4.2±0.5 | 274 | 一字排列 |
| TVVB | 12 | 0.75 | 33.5±2.0 | 4.2±0.5 | 277 | 一字排列 |
| TVVB | 13 | 0.75 | 35.9±2.0 | 4.2±0.5 | 298 | 一字排列 |
| TVVB | 14 | 0.75 | 39.2±2.0 | 4.2±0.5 | 323 | 一字排列 |
| TVVB | 15 | 0.75 | 41.6±2.0 | 4.2±0.5 | 344 | 一字排列 |
| TVVB | 16 | 0.75 | 43.9±2.0 | 4.2±0.5 | 364 | 一字排列 |
| TVVB | 17 | 0.75 | 46.3±2.0 | 4.2±0.5 | 384 | 一字排列 |
| TVVB | 18 | 0.75 | 49.6±2.0 | 4.2±0.5 | 410 | 一字排列 |
| TVVB | 19 | 0.75 | 52.0±2.0 | 4.2±0.5 | 430 | 一字排列 |
| TVVB | 20 | 0.75 | 54.3±2.0 | 4.2±0.5 | 450 | 一字排列 |
| TVVB | 21 | 0.75 | 56.7±2.0 | 4.2±0.5 | 470 | 一字排列 |
| TVVB | 22 | 0.75 | 59.0±2.0 | 4.2±0.5 | 491 | 一字排列 |
| TVVB | 23 | 0.75 | 61.4±2.5 | 4.2±0.5 | 511 | 一字排列 |
| TVVB | 24 | 0.75 | 64.7±2.5 | 4.2±0.5 | 537 | 一字排列 |
| TVVB | 24 | 0.75 | 31.3±2.0 | 8.4±0.5 | 470 | 梅花排列 |
| TVVB | 30 | 0.75 | 39.9±2.0 | 7.8±0.5 | 582 | 梅花排列 |
| TVVB | 36 | 0.75 | 43.5±2.0 | 8.4±0.5 | 691 | 梅花排列 |
| TVVB | 40 | 0.75 | 50.7±2.0 | 7.8±0.5 | 748 | 梅花排列 |
| TVVB | 42 | 0.75 | 49.5±2.0 | 8.4±0.5 | 791 | 梅花排列 |
| TVVB | 48 | 0.75 | 55.5±2.0 | 8.4±0.5 | 891 | 梅花排列 |
| TVVB | 54 | 0.75 | 61.5±2.5 | 8.4±0.5 | 990 | 梅花排列 |
| TVVB | 60 | 0.75 | 67.5±2.5 | 8.4±0.5 | 1090 | 梅花排列 |
| TVVB | 66 | 0.75 | 73.5±2.5 | 8.4±0.5 | 1190 | 梅花排列 |
