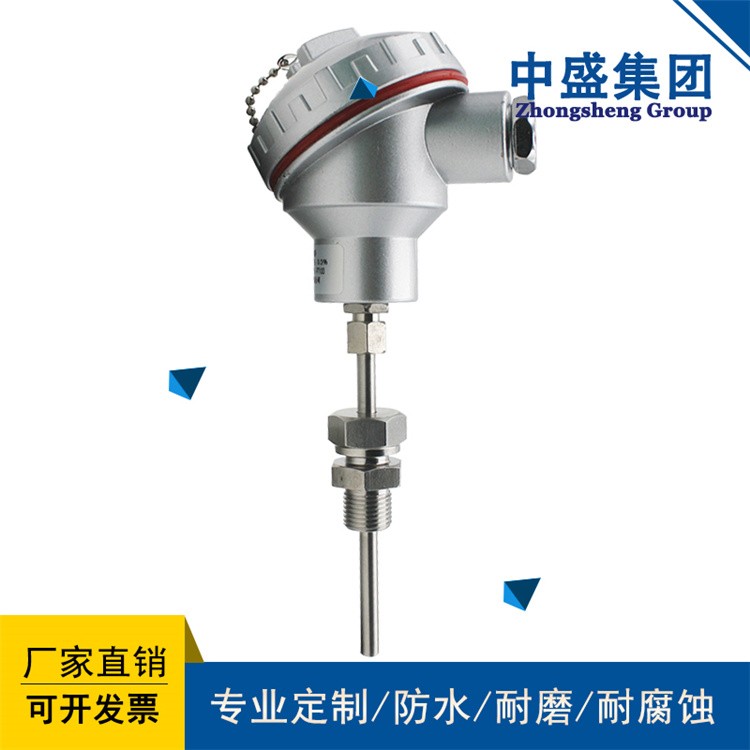

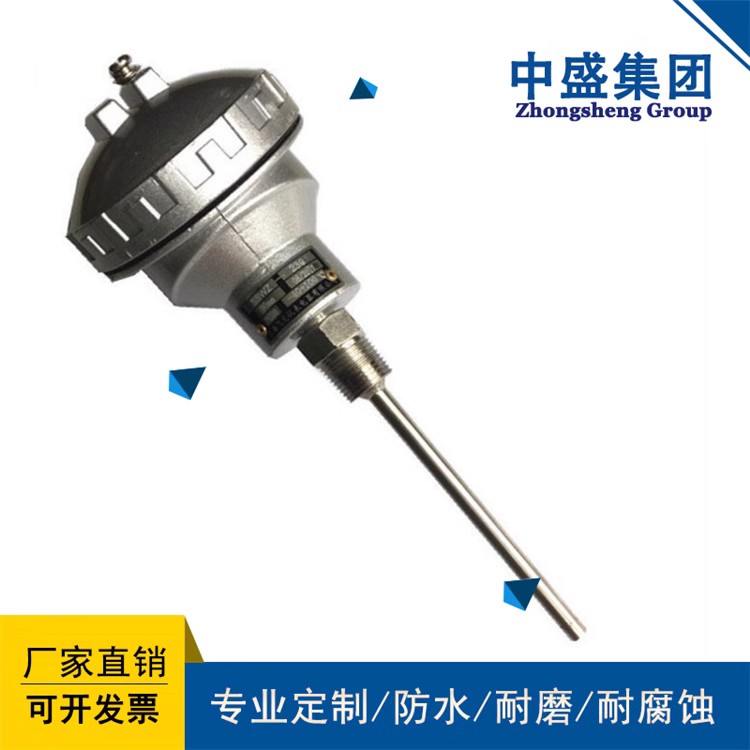

- 產品名稱：一體化防爆熱電偶WRNB-240
- 瀏覽：
- 添加時間：2025-03-12 16:42:48
- 推薦度：
1、應用： 一體化防爆熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。 2、特點 ： 1.二線制輸出4-20mA，抗干擾能力強； 2.節省補償導線及安裝溫度變送器費用； 3.，使用； 4.冷端溫度自動補償，非線性校正電路； 3、工作原理： 一體化防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。 熱電偶（熱電阻）產生的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。 4、主要參數： 產品執行標準 1.584 2.751 3.1515 4.B/T5518-91 5.JB/T7391-94
5、輸出信號：
4-20 mA ，負載電阻250，傳輸導線電阻 100
6、輸出方法：
二線制
7、精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
8、供電電源：
24V.DC±10℅
9、防護等級：
IP65
10、防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質型：iaⅡCT6
11、絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
12、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
13、基本誤差：
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
