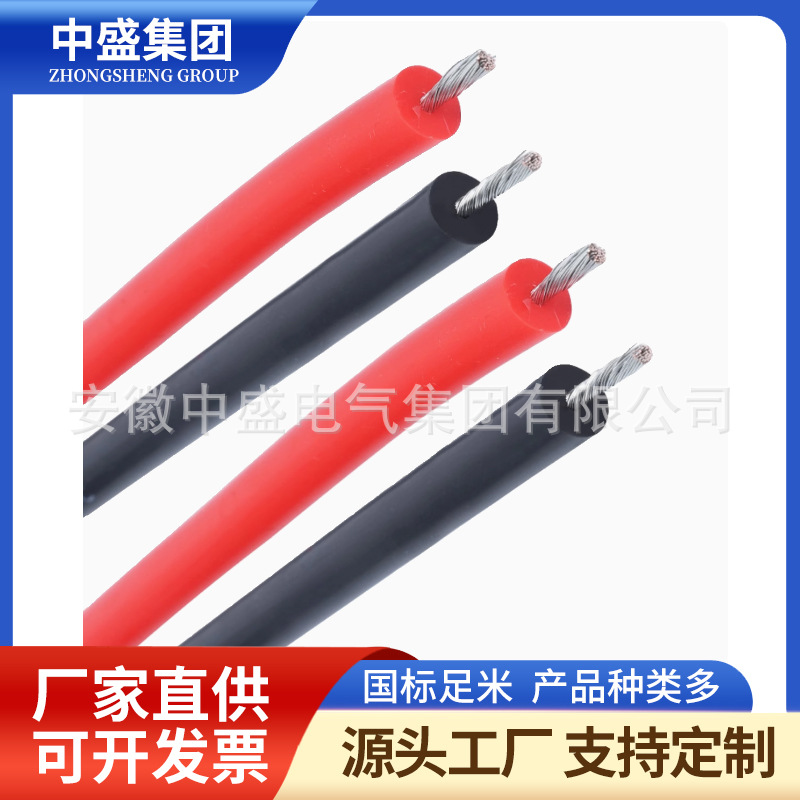

- 產品名稱：電機引接線JG-500/1000/1140V高壓線6平方高溫點火線
- 瀏覽：
- 添加時間：2025-03-14 14:43:58
- 推薦度：
一、主要特性：
JG型電機繞組引接軟電纜和軟線適用于*地與電機繞組連接并引出機殼或繞組與電機上的接線柱連接用電纜。其長期工作溫度zui高為180℃，敷設時zui大彎曲半徑大于電纜外徑的4倍。電纜（電線）的交流額定電壓U。為500V、1000V、3000V、6000V、10000V。
電纜(電線)的連續運行導體zui高溫度為-60℃～＋180℃。
電纜（電線）敷設時允許彎曲半徑應不小于電纜（電線）外徑的4倍。
電機繞組引接軟電纜和軟線適用于交流額定電壓6000V及以下B、F、H級絕緣電機電器用引接線，也適用于濕熱地區。 的長期允許工作溫度應不超過：B級 65度 F級 100度，短時120度 H級 180度
二、執行標準：JB/T6213.4-2006
三、型號及名稱：
（JG）銅芯硅橡皮絕緣電機繞組引接電纜（電線）
四、產品結構：
1、鍍錫銅導體 2、硅橡皮絕緣層
標稱截面mm2 | 根數/單線直徑mm | 絕緣標稱厚度mm | 平均外徑上限mm | |||||||||
500V | 1000V | 3000V | 6000V | 10000V | 500V | 1000V | 3000V | 6000V | 10000V | |||
0.5 | 16/0.20 | 0.8 | 1.4 | 3.3 | 4.5 | |||||||
0.75 | 24/0.20 | 0.8 | 1.4 | 3.5 | 4.7 | |||||||
1.0 | 32/0.20 | 0.8 | 1.4 | 3.7 | 4.9 | |||||||
1.5 | 30/0.25 | 0.8 | 1.4 | 4.0 | 5.2 | |||||||
2.5 | 49/0.25 | 0.9 | 1.4 | 2.8 | 4.6 | 5.6 | 8.5 | |||||
4 | 56/0.30 | 1.0 | 1.4 | 2.8 | 5.4 | 6.3 | 9.1 | |||||
6 | 84/0.30 | 1.0 | 1.5 | 2.8 | 6.5 | 7.5 | 10.3 | |||||
10 | 84/0.40 | 1.2 | 1.5 | 2.8 | 7.9 | 8.5 | 11.3 | |||||
16 | 126/0.40 | 1.5 | 2.8 | 5.0 | 9.6 | 12.4 | 17.2 | |||||
25 | 196/0.40 | 1.6 | 2.8 | 5.0 | 7.6 | 11.4 | 13.8 | 18.6 | 24.1 | |||
35 | 276/0.40 | 1.6 | 2.8 | 5.0 | 7.6 | 12.8 | 15.2 | 20.0 | 25.5 | |||
50 | 396/0.40 | 1.7 | 2.8 | 5.0 | 7.6 | 14.8 | 17.1 | 22.1 | 27.3 | |||
70 | 360/0.50 | 1.8 | 2.8 | 5.0 | 7.6 | 17.2 | 19.2 | 24.2 | 29.4 | |||
95 | 475/0.50 | 2.0 | 3.0 | 5.0 | 7.6 | 19.7 | 22.0 | 26.3 | 31.5 | |||
120 | 608/0.50 | 2.2 | 3.0 | 5.0 | 7.6 | 21.9 | 23.5 | 27.8 | 33.3 | |||
