一、WRNK-331可動卡套螺紋鎧裝熱電偶

介紹

鎧裝熱電偶是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度

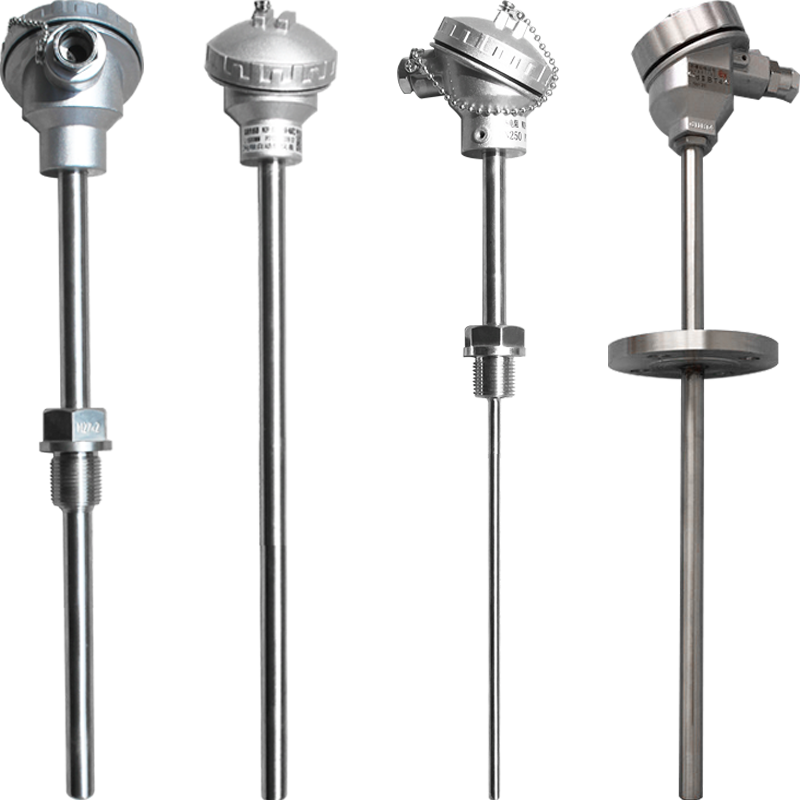

二、WRNK-331可動卡套螺紋鎧裝熱電偶結構形式

安裝固定形式：固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。

為了適應不******業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤。

鎧裝熱電偶自由端（接線盒）形式：接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。

卡套螺紋接頭

鎧裝熱電偶外徑d	Φ8	Φ6	Φ5	（Φ4）	Φ4	Φ3	Φ2
固定裝置代號和尺寸
M	M16×1.5				M12×1.5
S	22				19

卡套法蘭盤

鎧裝熱電偶外徑d	Φ8	Φ6	Φ5	（Φ4）	Φ4	Φ3	Φ2
固定裝置代號和尺寸
D	Φ60				Φ50
D0	Φ45				Φ36
D1	Φ24				Φ20
S	22				19
d0	Φ9				Φ7

可動卡套螺紋裝置式鎧裝熱電偶

名稱	型號	分度號	工作端形式
單支鎳鉻-銅鎳	WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391	E (EA-2)﹡	絕緣式
	WREK-302 WREK-322 WREK-332 WREK-382 WREK-388		接殼式
雙支鎳鉻-銅鎳	WREK2-321 WREK2-331		絕緣式
	WREK2-322 WREK2-332		接殼式
單支鎳鉻-鎳硅	WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387	K (EU-2)﹡	絕緣式
	WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388		接殼式
雙支鎳鉻-鎳硅	WRNK2-321 WRNK2-331		絕緣式
	WRNK2-322 WRNK2-332		接殼式

注：（1）套管外徑d(mm)：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.

（2）打“﹡”分度號作特殊規格訂貨

W	R	規格							內容
		N							鎳鉻－鎳硅
		E							鎳鉻－銅鎳
		C							銅－銅鎳
		測溫元件材料	鎧裝式	-	1				無固定裝置式
					2				固定卡套螺紋
					3				可動卡套螺紋
					4				固定卡套法蘭
					5				可動卡套法蘭
					安 裝 固 定 形 式	0			絕緣式
						2			接殼式
						3			防水式
						8			手柄式
						8			小接線盒式
						9			帶補償導線
						接 線 盒 形 式	1		絕緣式
							2		接殼式
							8		接殼式(手柄式)
							9		絕緣式(手柄式)
							工作端形式	3	3對
								4	4對
								5	5對
								6	6對
								多 對 式
