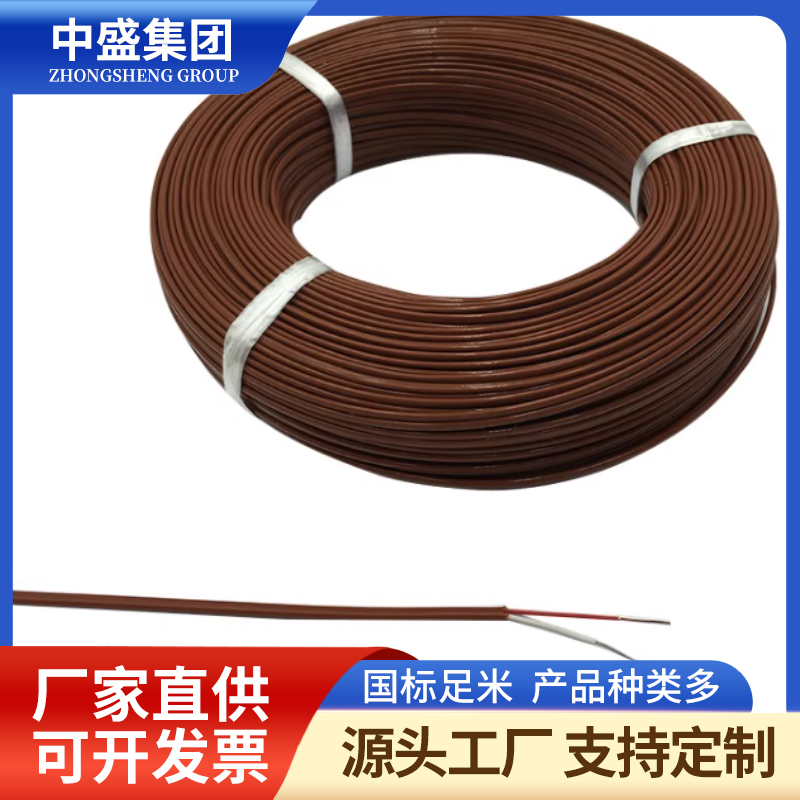

- 產品名稱：精密級K分度熱電偶用補償導線KX-GS-VPVP
- 瀏覽：
- 添加時間：2025-06-19 09:48:37
- 推薦度：
KX-HS-FF補償導線生產執行標準：GB/T4989-94及JB/T7495-94
使用條件：
1、工作溫度：耐熱用：Z高200℃和260℃兩種。一般用：Z高70℃和105℃兩種。
2、Z低環境溫度：氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。聚氯乙烯絕緣和護 套線纜：固定
敷設-40℃，非固定敷設-15℃。
型號
名稱
KX-GS-VV聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPV
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPVP
聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VVP
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-HS-FF
氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1F
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1FP1
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FFP1
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105P1
氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105P1
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的*項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。
補償導線及電纜線芯補償導線絕緣層著色
配用熱電偶分度號
正極 負極 正極 負極
SC or RC 銅 銅鎳0.6 紅 綠
S（鉑銠10-鉑）或
R（鉑銠13-鉑）
KCA 鐵 銅鎳22 紅 藍
KCB 銅 銅鎳40 紅 藍 K（鎳鉻-鎳硅）
KX 鎳鉻10 鎳硅3 紅 黑
EX 鎳鉻10 銅鎳45 紅 棕 E（鎳鉻-銅鎳）
JX 鐵 銅鎳45 紅 紫 J（鐵-銅鎳）
TX 銅 銅鎳45 紅 白 T（銅-銅鎳）
NC 鐵 銅鎳18 紅 灰 N（鎳鉻硅-鎳硅）
使用
分類
標志
代號
允差等級及標志護套著色
普通級 精密級 普通級精密級本安型
一般用G
/ S
黑色 灰色 藍色
耐熱用H 黑色 ******藍色
注：在舊標準GB4989-85中，普通級用B表示，精密級用A表示。
