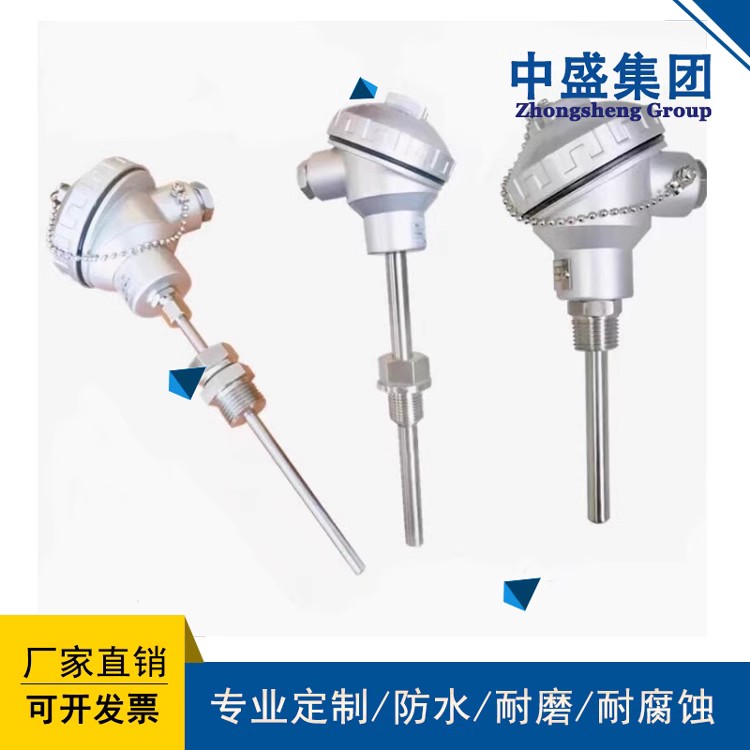

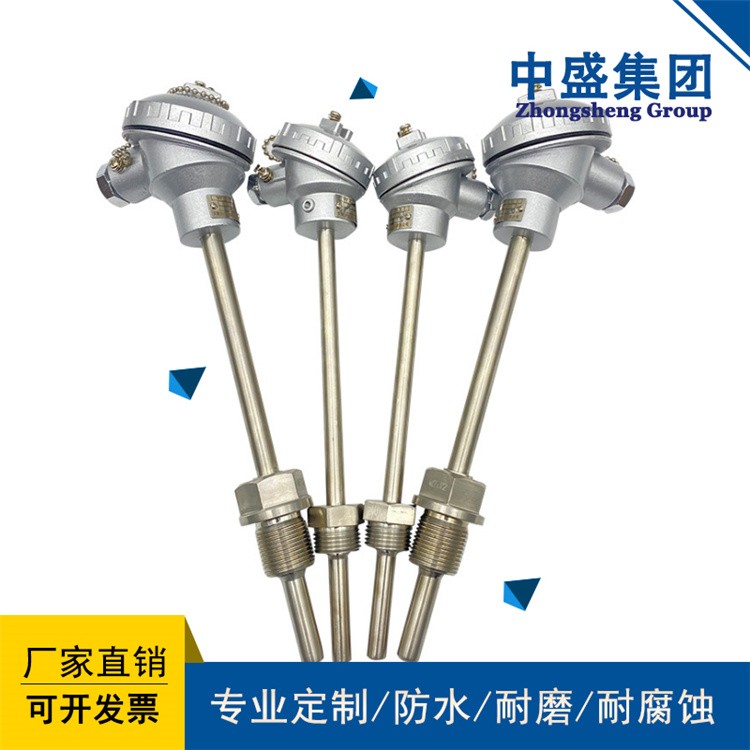

- 產品名稱：鎧裝熱電偶WREK-161/WREK2-161
- 瀏覽：
- 添加時間：2025-06-25 10:08:01
- 推薦度：
REK2-161鎧裝熱電偶工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，會在回路中產生熱電流，接上顯示儀表，儀表上會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。
鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。
WREK2-161鎧裝熱電測溫范圍和準確度
類 別 | 代號 | 分度號 | 套管外徑mm | 常用溫度℃ | zui高使用溫度℃ | 允許偏差△t | |
測量范圍℃ | 允差值 | ||||||
鎳鉻－銅鎳 | WREK | E | ≥Φ3 | 600 | 700 | 0～700 | ±2.5℃或±0.75%t |
鎳鉻－鎳硅 | WRNK | K | ≥Φ3 | 800 | 900 | 0～900 | ±2.5℃或±0.75%t |
銅－銅鎳 | WRCK | T | ≥Φ3 | 350 | 400 | ＜-200 | 未作規定 |
-40～350 | ±0.75%t | ||||||
注：1）t為被測溫度的值。
2）T型分度號產平需與廠方協商訂貨。
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S | 接殼式 | 絕緣式 |
套管直徑 | ||
2.0 | 0.4 | 0.5 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
型號表示
W | R | 規格 | 內容 | ||||||
N | 鎳鉻－鎳硅 | ||||||||
E | 鎳鉻－銅鎳 | ||||||||
C | 銅－銅鎳 | ||||||||
測溫元件材料 | 鎧裝式 | - | 1 | 無固定裝置式 | |||||
2 | 固定卡套螺紋 | ||||||||
3 | 可動卡套螺紋 | ||||||||
4 | 固定卡套法蘭 | ||||||||
5 | 可動卡套法蘭 | ||||||||
安 裝 固 定 形 式 | 0 | 絕緣式 | |||||||
2 | 接殼式 | ||||||||
3 | 防水式 | ||||||||
8 | 手柄式 | ||||||||
8 | 小接線盒式 | ||||||||
9 | 帶補償導線 | ||||||||
接 線 盒 形 式 | 1 | 絕緣式 | |||||||
2 | 接殼式 | ||||||||
8 | 接殼式(手柄式) | ||||||||
9 | 絕緣式(手柄式) | ||||||||
工作端形式 | 3 | 3對 | |||||||
4 | 4對 | ||||||||
5 | 5對 | ||||||||
6 | 6對 | ||||||||
多 對 式 | |||||||||
W | R | □ | K | - | □ | □ | □ | □ | |
鎧裝熱電偶外徑和名義長度標準規格
鎧裝熱電偶外徑 dmm | ||||
Φ8 | Φ6 | Φ5 | Φ4 | Φ3 |
50 75 100 150 200 250 300 400 500 750 1000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 1500 |
注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
結構形式
安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。
為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤，具體請參照裝配式熱電偶附表中d=1～8和表三中的型號。
鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。
卡套螺紋接頭
鎧裝熱電偶外徑d | Φ8 | Φ6 | Φ5 | （Φ4） | Φ4 | Φ3 | Φ2 |
固定裝置代號和尺寸 | |||||||
M | M16×1.5 | M12×1.5 | |||||
S | 22 | 19 | |||||
卡套法蘭盤
鎧裝熱電偶外徑d | Φ8 | Φ6 | Φ5 | （Φ4） | Φ4 | Φ3 | Φ2 |
固定裝置代號和尺寸 | |||||||
D | Φ60 | Φ50 | |||||
D0 | Φ45 | Φ36 | |||||
D1 | Φ24 | Φ20 | |||||
S | 22 | 19 | |||||
d0 | Φ9 | Φ7 | |||||
無固定裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191 | E (EA-2)﹡ | 絕緣式 |
WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-121 WREK2-131 | 絕緣式 | |
WREK2-122 WREK2-132 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191 | K (EU-2)﹡ | 絕緣式 |
WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-121 WRNK2-131 | 絕緣式 | |
WRNK2-122 WRNK2-132 | 接殼式 | ||
單支銅-銅鎳 | WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191 | T (CK)﹡ | 絕緣式 |
WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-121 WRCK2-131 | 絕緣式 | |
WRCK2-122 WRCK2-132 | 接殼式 |
注：（1）打“﹡"分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
固定卡套螺紋裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-201 WREK-221 WREK-231 WREK-281 WREK-291 | E (EA-2)﹡ | 絕緣式 |
WREK-202 WREK-222 WREK-232 WREK-282 WREK-292 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-221 WREK2-231 | 絕緣式 | |
WREK2-222 WREK2-232 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291 | K (EU-2)﹡ | 絕緣式 |
WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-221 WRNK2-231 | 絕緣式 | |
WRNK2-222 WRNK2-232 | 接殼式 | ||
單支銅-銅鎳 | WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291 | T (CK)﹡ | 絕緣式 |
WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-221 WRCK2-231 | 絕緣式 | |
WRCK2-222 WRCK2-232 | 接殼式 |
注：（1）打“﹡"分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
可動卡套螺紋裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391 | E (EA-2)﹡ | 絕緣式 |
WREK-302 WREK-322 WREK-332 WREK-382 WREK-388 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-321 WREK2-331 | 絕緣式 | |
WREK2-322 WREK2-332 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387 | K (EU-2)﹡ | 絕緣式 |
WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-321 WRNK2-331 | 絕緣式 | |
WRNK2-322 WRNK2-332 | 接殼式 | ||
單支銅-銅鎳 | WRCK-301 WRCK-321 WRCK-331 WRCK-391 WRCK-381 WRCK-387 | T (CK)﹡ | 絕緣式 |
WRCK-302 WRCK-322 WRCK-332 WRCK-392 WRCK-382 WRCK-388 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-321 WRCK2-331 | 絕緣式 | |
WRCK2-322 WRCK2-332 | 接殼式 |
注：（1）套管外徑d(mm)：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
（2）打“﹡"分度號作特殊規格訂貨
固定卡套法蘭裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-401 WREK-421 WREK-431 WREK-481 WREK-491 | E (EA-2)﹡ | 絕緣式 |
WREK-402 WREK-422 WREK-432 WREK-482 WREK-492 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-421 WREK2-431 | 絕緣式 | |
WREK2-422 WREK2-432 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491 | K (EU-2)﹡ | 絕緣式 |
WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-421 WRNK2-431 | 絕緣式 | |
WRNK2-422 WRNK2-432 | 接殼式 | ||
單支銅-銅鎳 | WRCK-401 WRCK-421 WRCK-431 WRCK-491 WRCK-481 | T (CK)﹡ | 絕緣式 |
WRCK-402 WRCK-422 WRCK-432 WRCK-492 WRCK-482 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-421 WRCK2-431 | 絕緣式 | |
WRCK2-422 WRCK2-432 | 接殼式 |
注：（1）打“﹡"分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
可動卡套法蘭裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-501 WREK-521 WREK-531 WREK-581 WREK-591 | E (EA-2)﹡ | 絕緣式 |
WREK-502 WREK-522 WREK-532 WREK-582 WREK-592 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-521 WREK2-531 | 絕緣式 | |
WREK2-522 WREK2-532 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591 | K (EU-2)﹡ | 絕緣式 |
WRNK-502 WRNK-522 WRNK-532 WRNK-592 WRNK-582 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-521 WRNK2-531 | 絕緣式 | |
WRNK2-522 WRNK2-532 | 接殼式 | ||
單支銅-銅鎳 | WRCK-501 WRCK-521 WRCK-531 WRCK-591 WRCK-581 | T (CK)﹡ | 絕緣式 |
WRCK-502 WRCK-522 WRCK-532 WRCK-592 WRCK-582 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-521 WRCK2-531 | 絕緣式 | |
WRCK2-522 WRCK2-532 | 接殼式 |
注：（1）打“﹡"分度號作特殊規格訂貨
（2）套管外徑d（mm）：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
鎧裝熱電偶故障處理
熱電偶輸入產生故障判別法：
按照儀表接線圖進行正確接線通電后，儀表先是顯示儀表的熱電偶分度號，
接著顯示儀表量程范圍，再測儀表下排的數碼管顯示設定溫度，儀表上排數碼管顯示測量溫度。若儀表上排數碼管顯示不是發熱體的溫度，而顯示“OVER"、“0000"或“000"等狀況，說明儀表輸入部位產生故障，應作如下試驗：
1）把熱電偶從儀表熱電偶輸入端拆下，再用任何一根導線把儀表熱電偶輸入端短路。通電時，儀表上排數碼管顯示值約為室溫時，說明熱電偶內部連線開路，應更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要調換儀表。
2）把上述故障儀表的熱電偶拆去，換用旁邊運行正常的同種分度號儀表上接入的熱電偶，通電后，原故障儀表上排數碼管顯示發熱體溫度時，說明熱電偶連線開路，更換同類型熱電偶。
3）把有故障的熱電偶從儀表上拆下來，用萬用表放在測量歐姆（R）*1檔，用萬用表兩表棒去測熱電偶兩端，若萬用表上顯示的電阻值很大，說明熱電偶內部連接開路，更換同類型熱電偶。否則有一定阻值，說明儀表輸入端有問題，應更換儀表。
4）按照儀表接線圖接線正確，若儀表通電后，儀表上排數碼管顯示有負值等現象，說明接入儀表的熱電偶“+"與“—"接錯而造成的。只要重新調換一下即可。
5）接線正確儀表在運行時，儀表上排數碼管顯示的溫度與實際測量的溫度相差40度~70度。甚至相差更大，說明儀表的分度號與熱電偶的分度號搞錯。按熱電偶分度號B、S、K、E等熱電偶的溫度與毫伏（MV）值的對應關系來看，同樣溫度的情況下，產生的毫伏值（MV）B分度號zui小，S分度號次小，K分度號較大，E分度號zui大，按照此原理來判別。常見故障分析及處理：
故障現象 | 可能原因 | 處理方法 |
熱電勢比實際值?。@示儀表指示值偏低） | 熱電極短路 | 如潮濕所致，則進行干燥；如絕緣子損壞，則更換絕緣子 |
熱電偶的接線柱處積灰，造成短路 | 清掃積灰 | |
補償導線線間短路 | 找出短路點，加強絕緣或更換補償導線 | |
熱電偶熱電極變質 | 在長度允許的發問下，剪去變質段重新焊接，或更換新熱電偶 | |
補償導線與熱電偶極性接反 | 重新接正確 | |
補償導線與熱電偶不配套 | 更換相配套的補償導線 | |
熱電偶安裝位置不錄或插入深度不符合要求 | 重新按規定安裝 | |
熱電偶冷端溫度補償不符合要求 | 調整冷端補償器 | |
熱電偶與顯示儀表不配套 | 更換熱電偶或顯示儀表使之相配套 | |
熱電勢比實際值大（顯示儀表指示值偏高） | 顯示儀表與熱電偶不配套 | 更換熱電偶使之相配套 |
熱電偶與補償導線不配套 | 更換補償導線使之相配套 | |
有直流干擾信號進入 | 排除直流干擾 | |
熱電勢輸出不穩定 | 熱電偶接線柱與熱電極接觸不良 | 將接線柱螺絲擰緊 |
熱電偶測量線路絕緣破損，引起斷續短路或接地 | 找出故障點，修復絕緣 | |
熱電偶安裝不牢或外部震動 | 緊固熱電偶，消除震動或采取減震措施 | |
熱電極將斷未斷 | 修復或更換熱電偶 | |
外界干擾（交流漏電，電磁場感應等） | 查出干擾源，采用屏蔽措施 | |
熱電偶熱電勢誤差大 | 熱電極變質 | 更換熱電極 |
熱電偶安裝位置不當 | 改變安裝位置 | |
保護管表面積灰 | 清除積灰 |
