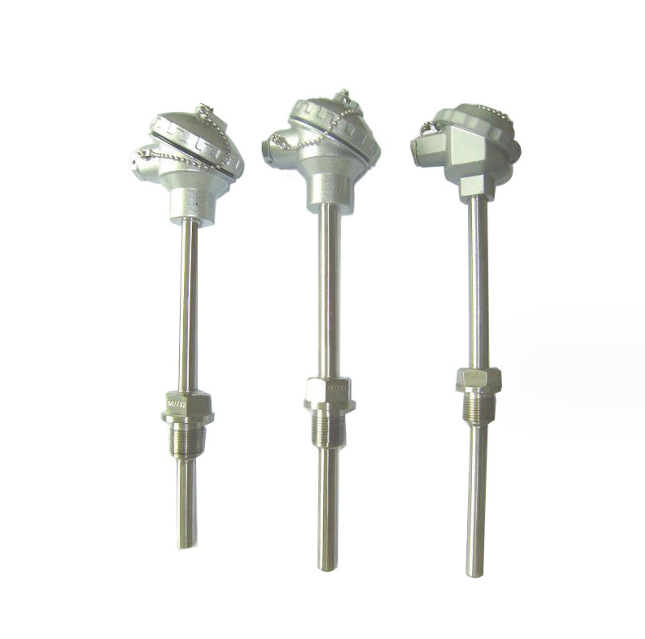

- 產品名稱：圓接插式鎧裝熱電偶WRCK-261/WRCK2-261
- 瀏覽：
- 添加時間：2025-06-25 15:47:07
- 推薦度：
一、WRNK-261 WRNK2-261鎳鉻-鎳硅K型熱電偶工作原理及應用
圓接插式鎧裝熱電偶其采用氧化鎂或其它絕緣材料，將偶絲和絕緣材料裝配在一根貴金屬合金管中經反復拉拔和退火處理，加工成一體的細長的不可拆卸的堅固實體，其具有抗振動，耐高壓，耐介質化學腐蝕，能彎曲，響應時間短和堅固耐用等優點。熱電偶的正極連接補償導線的紅色線補償導線的與熱電偶的連線一般都是很明了我國對貴金屬鎧裝熱電偶的研制工作起步較晚，主要對貴金屬鎧裝熱電偶的外套管材料，絕緣材料，偶絲材料的選取，鎧裝熱電偶的加工工藝。而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。鎧裝熱電偶是在貴金屬熱電偶的基礎上發展出的一種新型測溫材料。
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1300℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
二、WRNK-261 WRNK2-261鎳鉻-鎳硅K型熱電偶產品特點：
1、 熱響影時間少，減小動態誤差；
2、 可彎曲安裝使用；
3、 測量范圍廣；
4、 機械強度高，耐壓性能好。
三、選型規格
W | 溫度儀表 | ||||||||
R | 熱電偶 | ||||||||
感溫元件材料 P 鉑銠10-鉑 S分度 M 鎳鉻硅-鎳硅 N分度 N 鎳鉻-鎳硅 K分度 E 鎳鉻-銅鎳 E分度 F 鐵-銅鎳 J分度 C 銅-銅鎳 T分度 | |||||||||
K | 鎧裝式 | ||||||||
偶絲對數 無 單支 2 雙支 | |||||||||
安裝固定形式 1 無固定裝置 2 固定卡套螺紋 3 活動卡套螺紋 4 固定卡套法蘭 5 活動卡套法蘭 6 防震阻漏卡套法蘭 | |||||||||
接線裝置形式 0 接線座式 2 防噴式 3 防水式 4 防爆式 6 圓接插式 7 扁接插式 8 手柄式 9 補償導線式 | |||||||||
工作端形式 1 絕緣式 2 接殼式 | |||||||||
附加裝置形式 M 導熱塊式 G 包箍式 | |||||||||
W | R | N | K | 2 | 1 | 0 | 1 | ||
四、型號參數
圓接插式鎧裝熱電偶
名稱 | 型號 | 分度號 | 長度mm | 直徑mm | 安裝固定裝置 |
鎧裝鉑銠10-鉑 | WRPK-161 WRPK2-161 | S | 50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各種規格尺寸 | Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 無固定裝置 |
鎧裝鎳鉻硅-鎳硅 | WRMK-161 WRMK2-161 | N | |||
鎧裝鎳鉻-鎳硅 | WRNK-161 WRNK2-161 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-161 WREK2-161 | E | |||
鎧裝銅-銅鎳 | WRCK-161 WRCK2-161 | T | |||
鎧裝鐵-銅鎳 | WRFK-161 WRFK2-161 | J | |||
鎧裝鉑銠10-鉑 | WRPK-261 WRPK2-261 | S | 固定卡套螺紋 | ||
鎧裝鎳鉻硅-鎳硅 | WRMK-261 WRMK2-261 | N | |||
鎧裝鎳鉻-鎳硅 | WRNK-261 WRNK2-261 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-261 WREK2-261 | E | |||
鎧裝銅-銅鎳 | WRCK-261 WRCK2-261 | T | |||
鎧裝鐵-銅鎳 | WRFK-261 WRFK2-261 | J | |||
鎧裝鉑銠10-鉑 | WRPK-361 WRPK2-361 | S | 可動卡套螺紋 | ||
鎧裝鎳鉻硅-鎳硅 | WRMK-361 WRMK2-361 | N | |||
鎧裝鎳鉻-鎳硅 | WRNK-361 WRNK2-361 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-361 WREK2-361 | E | |||
鎧裝銅-銅鎳 | WRCK-361 WRCK2-361 | T | |||
鎧裝鐵-銅鎳 | WRFK-361 WRFK2-361 | J | |||
鎧裝鉑銠10-鉑 | WRPK-461 WRPK2-461 | S | 固定卡套法蘭 | ||
鎧裝鎳鉻硅-鎳硅 | WRMK-461 WRMK2-461 | N | |||
鎧裝鎳鉻-鎳硅 | WRNK-461 WRNK2-461 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-461 WREK2-461 | E | |||
鎧裝銅-銅鎳 | WRCK-461 WRCK2-461 | T | |||
鎧裝鐵-銅鎳 | WRFK-461 WRFK2-461 | J | |||
鎧裝鉑銠10-鉑 | WRPK-561 WRPK2-561 | S | |||
鎧裝鎳鉻硅-鎳硅 | WRMK-561 WRMK2-561 | N | 可動卡套法蘭 | ||
鎧裝鎳鉻-鎳硅 | WRNK-561 WRNK2-561 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-561 WREK2-561 | E | |||
鎧裝銅-銅鎳 | WRCK-561 WRCK2-561 | T | |||
鎧裝鐵-銅鎳 | WRFK-561 WRFK2-561 | J |
不銹鋼壓力表是壓力表中常用的一種，在多個領域當中都有一定的應用。用戶在購買不銹鋼壓力表的時候需要通過多個方面選擇。其中不銹鋼壓力表的表盤直徑、外殼材質、連接方式、測量介質、量程范圍等都是用戶在購買的時候必須要考慮的，對于用戶能否選擇合適的不銹鋼壓力表是非常重要的。今天小編就來為大家介紹一下不銹鋼壓力表的選型方法，希望可以幫助到大家。
*，表盤直徑
表盤直徑就是我們可以默認為是壓力表的外殼的直徑，一般比較常用的是50毫米，63毫米，100毫米和160毫米（我都是以歐洲的標準列出的，中國以及其他的一些國家會有點不一樣）
第二，外殼材質
一般壓力表的外殼的材質會有ABS（工程塑料），碳鋼，304不銹鋼以及銅合金，這個我們要根據具體的環境來選擇壓力表的外殼材質.通常使用的是ABS和304不銹鋼兩種.
第三，連接方式
壓力表的連接方式分為軸向（背部連接）和徑向（底部連接）兩種，但是在現實中，客戶可以根據具體的情況選一些選項，如果是面板安裝的，軸向的可以選前法蘭邊或后帶固定支架，徑向的可以選前法蘭邊或后固定邊等等.
第四，測量介質
壓力表的接液材質一般只有兩種（標準），即銅合金和316不銹鋼，如果你所測量的介質對這兩種不適用或腐蝕，那就可以選用壓力表與化學密封共同使用（化學密封的作用是不影響壓力測量元件對介質壓力的測量的情況下有效的阻止測量介質與測量元件接觸，從而起到保護測量元件，也起到延長測量元件的壽面）
第五，液體填充
我們在一些機械震動比較大的環境中發現，有很多壓力表表盤里面都填充了液體，其實這些液體的主要作用就是增加阻力，有效的阻止壓力表的指針不停的震動，這樣我們就可以很準確的讀取壓力值.一般在泵附近或震動比較厲害的環境中比較常用.
第六，介質溫度
一般銅合金的測量元件的測量介質溫度高為+80度，不銹鋼的為+200度；但是如果你選用的壓力表為充液耐震的壓力表，此時的介質高溫度只能達到+100度；如果溫度過高，但是又要耐震，我們采用的辦法就是冷凝彎.
第七，量程范圍
由于壓力表是通過測量元件的變形，通過放大機構來帶動指針的轉動，從而顯示壓力值，我們在選測量范圍的時候也要注意，一般測量的大的壓力為壓力表的量程的3/4或2/3是的，如果選大了，指針的變化小，讀取出的壓力值就不準確了，如選小了，壓力表會由于過載而損壞.
第八，連接尺寸
