- 產品名稱：鎧裝熱電阻WREK-361 WREK2-361
- 瀏覽：
- 添加時間：2025-06-27 09:55:53
- 推薦度：
WREK-361鎧裝熱電偶WRE-230 WRE2-230工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，會在回路中產生熱電流，接上顯示儀表，儀表上會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

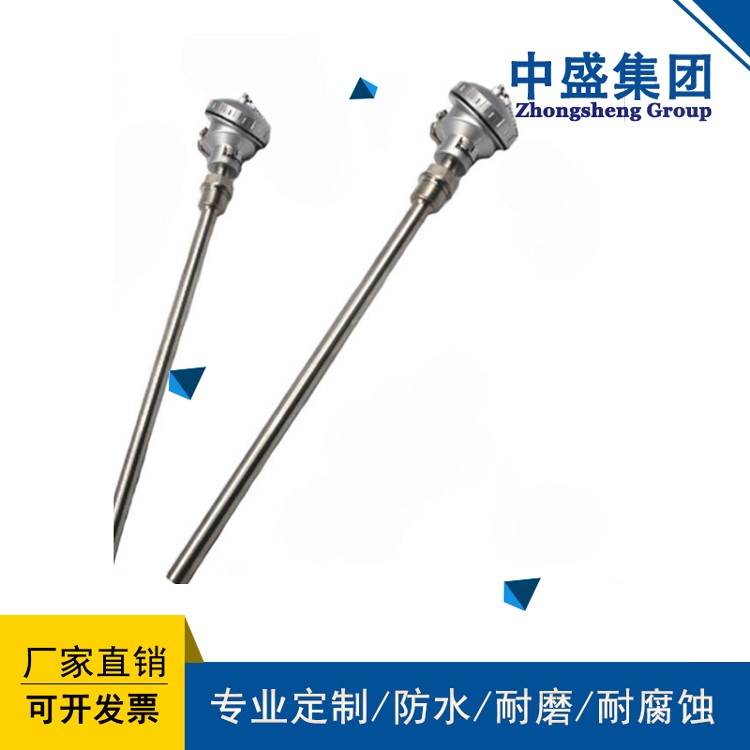

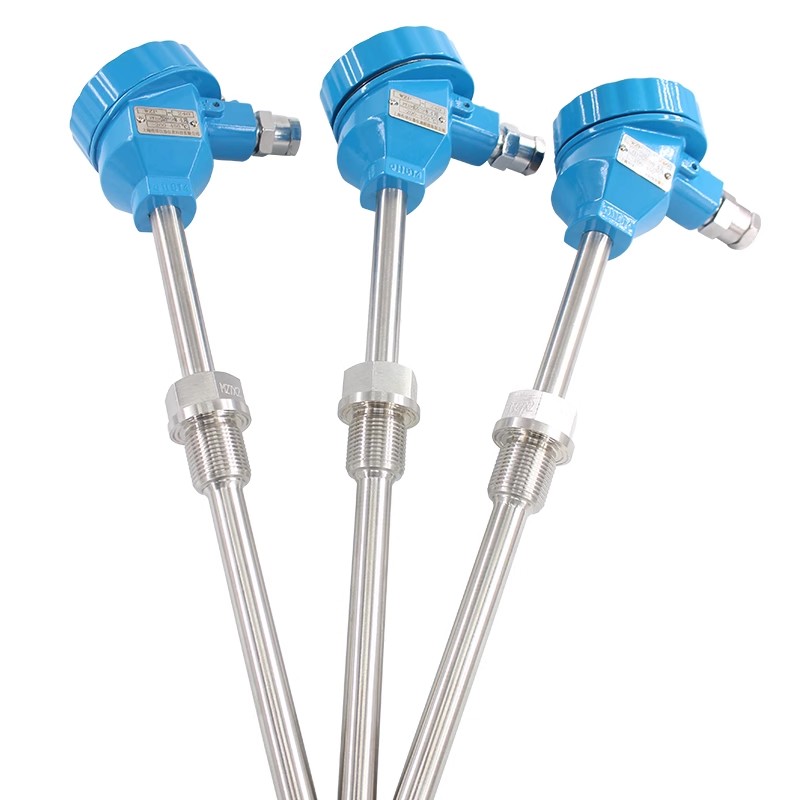

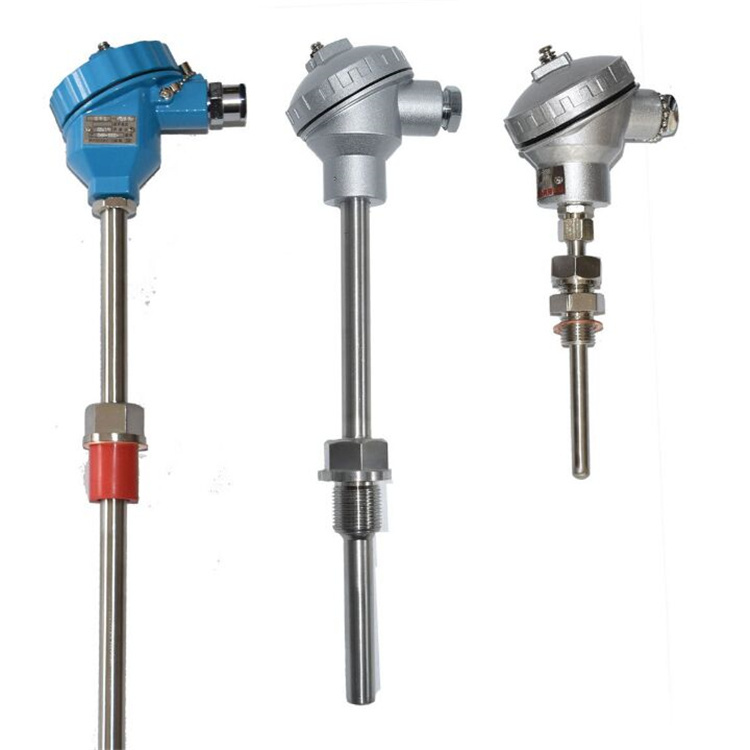

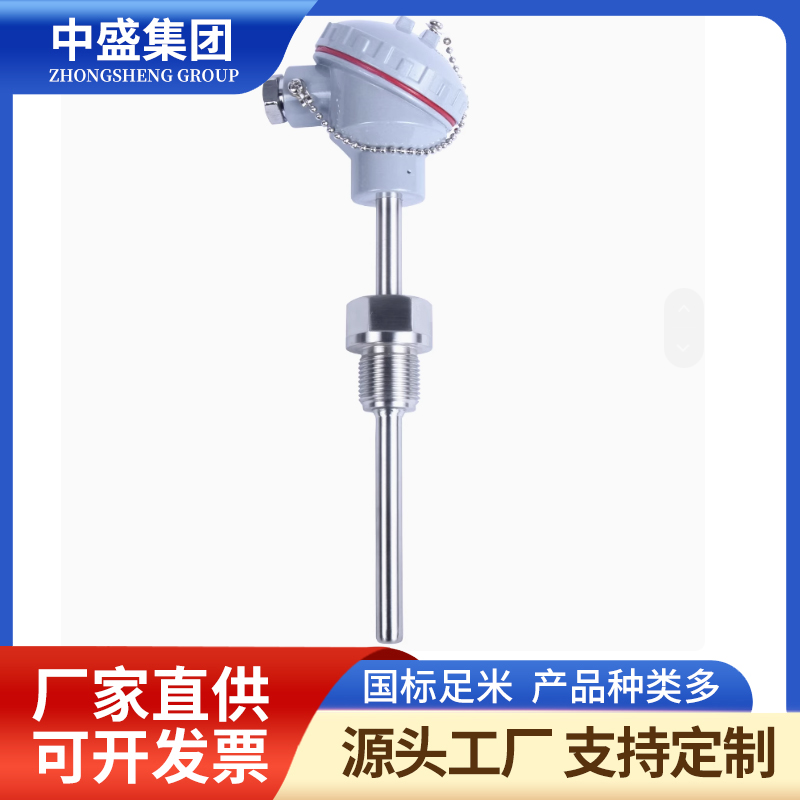

鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。
WREK-361鎧裝熱電偶WRE-230 WRE2-230測溫范圍和準確度
類 別 | 代號 | 分度號 | 套管外徑mm | 常用溫度℃ | zui高使用溫度℃ | 允許偏差△t | |
測量范圍℃ | 允差值 | ||||||
鎳鉻－銅鎳 | WREK | E | ≥Φ3 | 600 | 700 | 0～700 | ±2.5℃或±0.75%t |
鎳鉻－鎳硅 | WRNK | K | ≥Φ3 | 800 | 900 | 0～900 | ±2.5℃或±0.75%t |
銅－銅鎳 | WRCK | T | ≥Φ3 | 350 | 400 | ＜-200 | 未作規定 |
-40～350 | ±0.75%t | ||||||
注：1）t為被測溫度的值。
2）T型分度號產平需與廠方協商訂貨。
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S | 接殼式 | 絕緣式 |
套管直徑 | ||
2.0 | 0.4 | 0.5 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
型號表示
W | R | 規格 | 內容 | ||||||
N | 鎳鉻－鎳硅 | ||||||||
E | 鎳鉻－銅鎳 | ||||||||
C | 銅－銅鎳 | ||||||||
測溫元件材料 | 鎧裝式 | - | 1 | 無固定裝置式 | |||||
2 | 固定卡套螺紋 | ||||||||
3 | 可動卡套螺紋 | ||||||||
4 | 固定卡套法蘭 | ||||||||
5 | 可動卡套法蘭 | ||||||||
安 裝 固 定 形 式 | 0 | 絕緣式 | |||||||
2 | 接殼式 | ||||||||
3 | 防水式 | ||||||||
8 | 手柄式 | ||||||||
8 | 小接線盒式 | ||||||||
9 | 帶補償導線 | ||||||||
接 線 盒 形 式 | 1 | 絕緣式 | |||||||
2 | 接殼式 | ||||||||
8 | 接殼式(手柄式) | ||||||||
9 | 絕緣式(手柄式) | ||||||||
工作端形式 | 3 | 3對 | |||||||
4 | 4對 | ||||||||
5 | 5對 | ||||||||
6 | 6對 | ||||||||
多 對 式 | |||||||||
W | R | □ | K | - | □ | □ | □ | □ | |
鎧裝熱電偶外徑和名義長度標準規格
鎧裝熱電偶外徑 dmm | ||||
Φ8 | Φ6 | Φ5 | Φ4 | Φ3 |
50 75 100 150 200 250 300 400 500 750 1000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 1500 |
注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
