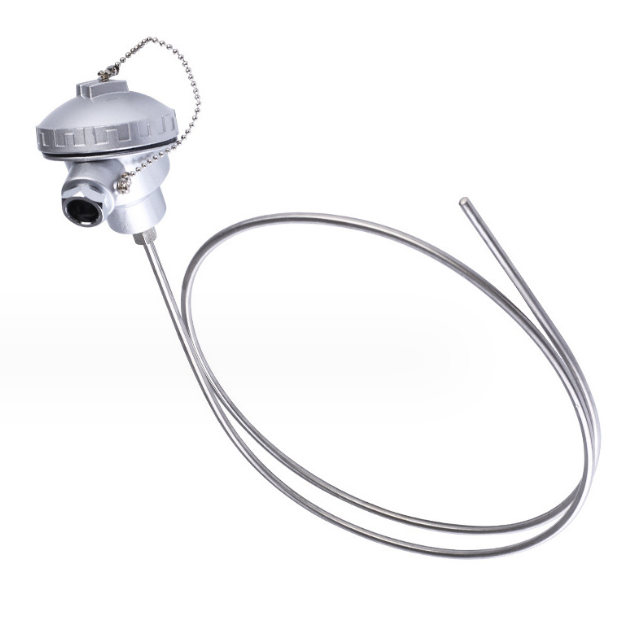

- 產品名稱：鎧裝熱電偶WREK-461 WREK2-461
- 瀏覽：
- 添加時間：2025-06-27 15:15:33
- 推薦度：
WRNK2-461鎧裝熱電偶WREK-591_WREK-592工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，會在回路中產生熱電流，接上顯示儀表，儀表上會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。
鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。
WRNK2-461鎧裝熱電偶WREK-591_WREK-592測溫范圍和準確度
類 別 | 代號 | 分度號 | 套管外徑mm | 常用溫度℃ | zui高使用溫度℃ | 允許偏差△t | |
測量范圍℃ | 允差值 | ||||||
鎳鉻－銅鎳 | WREK | E | ≥Φ3 | 600 | 700 | 0～700 | ±2.5℃或±0.75%t |
鎳鉻－鎳硅 | WRNK | K | ≥Φ3 | 800 | 900 | 0～900 | ±2.5℃或±0.75%t |
銅－銅鎳 | WRCK | T | ≥Φ3 | 350 | 400 | ＜-200 | 未作規定 |
-40～350 | ±0.75%t | ||||||
注：1）t為被測溫度的值。
2）T型分度號產平需與廠方協商訂貨。
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S | 接殼式 | 絕緣式 |
套管直徑 | ||
2.0 | 0.4 | 0.5 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
型號表示
W | R | 規格 | 內容 | ||||||
N | 鎳鉻－鎳硅 | ||||||||
E | 鎳鉻－銅鎳 | ||||||||
C | 銅－銅鎳 | ||||||||
測溫元件材料 | 鎧裝式 | - | 1 | 無固定裝置式 | |||||
2 | 固定卡套螺紋 | ||||||||
3 | 可動卡套螺紋 | ||||||||
4 | 固定卡套法蘭 | ||||||||
5 | 可動卡套法蘭 | ||||||||
安 裝 固 定 形 式 | 0 | 絕緣式 | |||||||
2 | 接殼式 | ||||||||
3 | 防水式 | ||||||||
8 | 手柄式 | ||||||||
8 | 小接線盒式 | ||||||||
9 | 帶補償導線 | ||||||||
接 線 盒 形 式 | 1 | 絕緣式 | |||||||
2 | 接殼式 | ||||||||
8 | 接殼式(手柄式) | ||||||||
9 | 絕緣式(手柄式) | ||||||||
工作端形式 | 3 | 3對 | |||||||
4 | 4對 | ||||||||
5 | 5對 | ||||||||
6 | 6對 | ||||||||
多 對 式 | |||||||||
W | R | □ | K | - | □ | □ | □ | □ | |
鎧裝熱電偶外徑和名義長度標準規格
鎧裝熱電偶外徑 dmm | ||||
Φ8 | Φ6 | Φ5 | Φ4 | Φ3 |
50 75 100 150 200 250 300 400 500 750 1000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 1000 1500 |
注：1、直徑Φ3mm絕緣式鎧裝熱電偶名義L不得大于10000mm.
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
結構形式

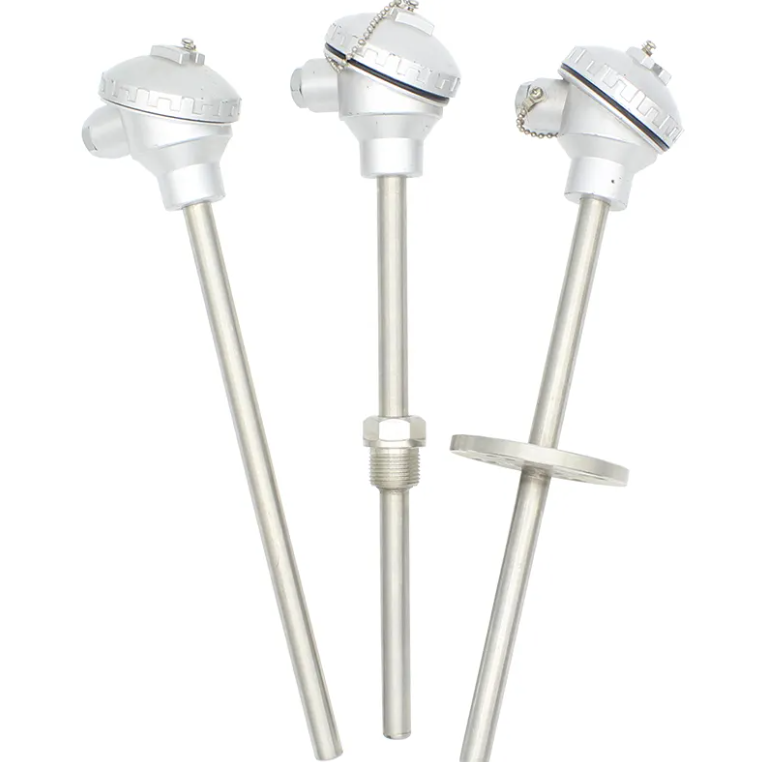

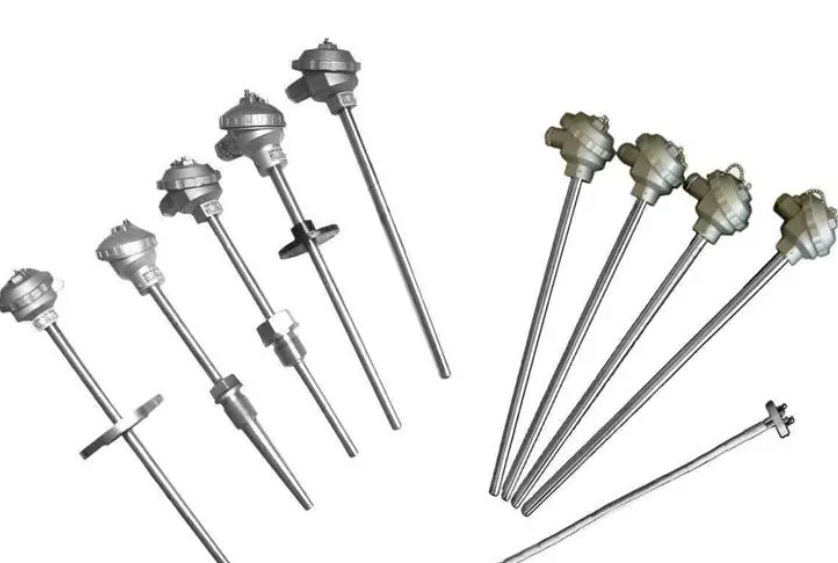

安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。
為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤，具體請參照裝配式熱電偶附表中d=1～8和表三中的型號。
鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。
卡套螺紋接頭
鎧裝熱電偶外徑d | Φ8 | Φ6 | Φ5 | （Φ4） | Φ4 | Φ3 | Φ2 |
固定裝置代號和尺寸 | |||||||
M | M16×1.5 | M12×1.5 | |||||
S | 22 | 19 | |||||
卡套法蘭盤
鎧裝熱電偶外徑d | Φ8 | Φ6 | Φ5 | （Φ4） | Φ4 | Φ3 | Φ2 |
固定裝置代號和尺寸 | |||||||
D | Φ60 | Φ50 | |||||
D0 | Φ45 | Φ36 | |||||
D1 | Φ24 | Φ20 | |||||
S | 22 | 19 | |||||
d0 | Φ9 | Φ7 | |||||
無固定裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191 | E (EA-2)﹡ | 絕緣式 |
WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-121 WREK2-131 | 絕緣式 | |
WREK2-122 WREK2-132 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191 | K (EU-2)﹡ | 絕緣式 |
WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-121 WRNK2-131 | 絕緣式 | |
WRNK2-122 WRNK2-132 | 接殼式 | ||
單支銅-銅鎳 | WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191 | T (CK)﹡ | 絕緣式 |
WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-121 WRCK2-131 | 絕緣式 | |
WRCK2-122 WRCK2-132 | 接殼式 |
注：（1）打“﹡"分度號作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
固定卡套螺紋裝置式鎧裝熱電偶
名稱 | 型號 | 分度號 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-201 WREK-221 WREK-231 WREK-281 WREK-291 | E (EA-2)﹡ | 絕緣式 |
WREK-202 WREK-222 WREK-232 WREK-282 WREK-292 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-221 WREK2-231 | 絕緣式 | |
WREK2-222 WREK2-232 | 接殼式 | ||
單支鎳鉻-鎳硅 | WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291 | K (EU-2)﹡ | 絕緣式 |
WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292 | 接殼式 | ||
雙支鎳鉻-鎳硅 | WRNK2-221 WRNK2-231 | 絕緣式 | |
WRNK2-222 WRNK2-232 | 接殼式 | ||
單支銅-銅鎳 | WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291 | T (CK)﹡ | 絕緣式 |
WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-221 WRCK2-231 | 絕緣式 | |
WRCK2-222 WRCK2-232 | 接殼式 |
