- 產品名稱：KXVPV22,KXVV22P,KXFPFP熱電偶補償導線
- 瀏覽：
- 添加時間：2014-12-20 16:24:18
- 推薦度：
介紹：

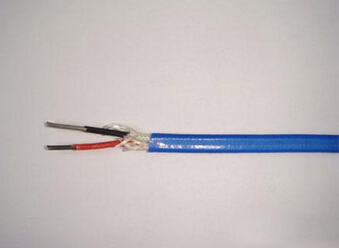

KXVPV22,KXVV22P,KXFPFP熱電偶補償導線
1.執行標準：GB/T4989/94等效采用IEC584.3
2.用途：適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。使用溫度在-60～205℃，屬******xj****水平。
3.使用特性：補償電纜使用特性
3.使用特性：補償電纜使用特性
|
類型
|
***小彎曲半徑
|
***低溫度
|
***高溫度
|
||
|
無鎧裝
|
有鎧裝
|
固定敷設
|
非固定敷設
|
||
|
一般型
型號中有“105" 型號中有“90" 高溫型 |
電纜外徑6倍
電纜外徑10倍 |
電纜外徑12倍
|
≥-40℃
≥-60℃ |
≥-15℃
≥-20℃ |
≤70℃
≤105℃ ≤90℃ ≤250℃ |
4.產品代號及含義：
|
項目
|
代號
|
代號含義
|
項目
|
代號
|
代號含義
|
|
型號
|
SC
|
配用S分度號熱電偶補償導線
|
耐熱等級
|
70
|
***高使用溫度為70℃
|
|
RC
|
配用R分度號熱電偶補償導線
|
105
|
***高使用溫度為105℃
|
||
|
NC
|
配用N分度號熱電偶補償導線
|
200
|
***高使用溫度為200℃
|
||
|
NX
|
配用N分度號熱電偶補償導線
|
250
|
***高使用溫度為250℃
|
||
|
KCA
KCB |
配用K分度號熱電偶補償導線
|
絕緣材料
|
V
|
聚氯乙烯
|
|
|
KX
|
配用K分度號熱電偶補償導線
|
Y
|
聚乙烯
|
||
|
EX
|
配用E分度號熱電偶補償導線
|
B
|
聚丙烯
|
||
|
JX
|
配用J分度號熱電偶補償導線
|
F4
|
聚四氟乙烯
|
||
|
T
|
配用T分度號熱電偶補償導線
|
F46
|
聚全氯乙丙烯
|
||
|
系列代號
|
ZR
|
阻燃電纜
|
護套材料
|
V
|
聚氯乙烯
|
|
ia
|
本安電纜
|
B
|
玻璃纖維
|
||
|
使用分類
|
G
|
一般用
|
F4
|
聚四氟乙烯
|
|
|
H
|
耐熱用
|
F46
|
聚全氯乙丙烯
|
||
|
精度等級
|
S
|
精密級
|
屏蔽材料
|
P
|
銅絲編織
|
|
P1
|
鍍錫銅絲編織
|
||||
|
/
|
普通級
|
P2
|
銅帶繞包
|
||
|
P3
|
鋁/塑復合膜繞包
|
||||
|
規格
|
|
2×導體截面積mm2
|
導體種類
|
|
單股導體可省略
|
|
R
|
多股絞合導體
|
||||
|
鎧裝
|
22
|
鋼帶鎧裝
|
|||
|
32
|
細鋼絲鎧裝
|
5.技術指標:
1、型號、合金絲材料和絕緣顏色
|
補償導線型號
|
配用熱電偶
|
熱電偶分度號
|
補償導線合金絲
|
絕緣層顏色
|
||
|
正級
|
負級
|
正級
|
負級
|
|||
|
SC
|
鉑銠10-鉑熱電偶
|
S
|
SPC（銅）
|
SNC（銅鎳）
|
紅
|
綠
|
|
RC
|
銠13-鉑熱電偶
|
R
|
RPC（銅）
|
RNC（銅鎳）
|
紅
|
綠
|
|
KCA
|
鎳鉻-鎳硅熱電偶
|
K
|
KPCA（鐵）
|
KNCA（銅鎳）
|
紅
|
藍
|
|
KCB
|
KPCB（銅）
|
KNCB（銅鎳）
|
紅
|
藍
|
||
|
KX
|
KPX（鎳鉻）
|
KNX（鎳硅）
|
紅
|
黑
|
||
|
NC
|
鎳鉻硅-鎳硅熱電偶
|
N
|
NPC（鐵）
|
NNC（銅鎳）
|
紅
|
灰
|
|
NX
|
NPX（鎳鉻硅）
|
NNX（鎳硅）
|
紅
|
灰
|
||
|
EX
|
鎳鉻-銅鎳熱電偶
|
E
|
EPX（鎳鉻）
|
ENX（銅鎳）
|
紅
|
棕
|
|
JX
|
鐵-銅鎳熱電偶
|
J
|
JPX（鐵）
|
JNX（銅鎳）
|
紅
|
紫
|
|
TX
|
銅-銅鎳熱電偶
|
T
|
TPX（銅）
|
TNX（銅鎳）
|
紅
|
白
|
2、使用分類的護層顏色
|
使用分類
|
精度等級及標志
|
護套顏色
|
|||
|
普通級
|
精密級
|
普通級
|
精密級
|
||
|
一般用
|
G
|
/
|
S
|
黑色
|
灰色
|
|
耐熱用
|
H
|
/
|
S
|
黑色
|
******
|
6.補償導線型號名稱：
|
產品型號
|
產品名稱
|
|
KXVV
|
聚氯乙烯絕緣和護套普通對K分度號熱電偶用補償導線和電纜
|
|
KXVV22
|
聚氯乙烯絕緣和護套鋼帶鎧裝普通級K分度號熱電偶用補償電纜
|
|
KXVPV
|
聚氯乙烯絕緣和護套銅絲編織分屏蔽普通級K分度號熱電偶用補償導線和電纜
|
|
KXVPV22
|
聚氯乙烯絕緣和護套銅絲編織分屏蔽鋼帶鎧裝普通級K分度號熱電偶用補償電纜
|
|
KXVVP
|
聚氯乙烯絕緣和護套銅絲編織總屏蔽普通級K分度號熱電偶用補償電纜
|
|
KXVV22P
|
聚氯乙烯絕緣和護套銅絲編織總屏蔽鋼帶鎧裝普通級K分度號熱電偶用補償電纜
|
|
KXVPVP
|
聚氯乙烯絕緣和護套銅絲編織分屏蔽及總屏蔽普通級K分度號熱電偶用補償電纜
|
|
KXVPV22
|
聚氯乙烯絕緣和護套銅絲編織分屏蔽及總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜
|
|
KXFF
|
氟塑料和護套普通級K分度號熱電偶用補償導線和電纜
|
|
KXFPF
|
氟塑料和護套銅絲編織分屏蔽普通級K分度號熱電偶用補償導線和電纜
|
|
KXFFP
|
氟塑料和護套銅絲編織總屏蔽普通級K分度號熱電偶用補償導線和電纜
|
|
KXFPFP
|
氟塑料和護套銅絲編織分屏蔽及總屏蔽普通級K分度號熱電偶用補償電纜
|
7.補償導線型號說明：
|
分類
|
代號
|
分類
|
代號
|
分類
|
代號
|
|||
|
阻
燃 代 號 |
非阻燃
|
省略
|
系列代號
|
X/C
|
護套料
|
聚氯乙烯
|
V
|
|
|
阻燃
|
ZR
|
絕緣材料
|
氟塑料
|
F
|
低煙低鹵聚氯乙烯
|
VD
|
||
|
A級阻燃
|
ZA
|
聚氯乙烯
|
V
|
低煙無鹵聚烯烴
|
E
|
|||
|
B級阻燃
|
ZB
|
低煙低鹵聚氯乙烯
|
VD
|
氟塑料
|
F
|
|||
|
C級阻燃
|
ZC
|
低煙無鹵聚烯烴
|
E
|
耐熱
|
70℃
|
省略
|
||
|
屏
蔽 料 |
銅絲/鍍錫
|
P
|
鎧裝
|
鋼帶鎧裝
|
22
|
105℃、90℃
|
90
|
|
|
銅帶/銅塑
|
P2
|
細鋼絲鎧裝
|
32
|
105℃
|
105
|
|||
|
鋁帶/鋁塑
|
P3/P1
|
本安電纜
|
IA
|
205℃
|
FF
|
|||
8.規格：
|
截面（mm2）
|
導體直徑
|
對數范圍
|
芯數范圍
|
特殊限制
|
|
0.5
|
1/0.80或7/0.30
|
1，2，3，～24
|
2
|
當線芯為4對以下時不做鎧裝
|
|
0.75
|
1/0.97或7/0.37
|
|||
|
1.0
|
1/1.13或7/0.43
|
|||
|
1.5
|
1/1.38或7/0.52
|
|||
|
2.5
|
1/1.78或7/0.68
|
9.交貨長度：電纜一般應不少于100米，允許10米以上的短線交貨。數量不超過交貨總長的10%，計量誤差≤±5%。如有特殊要求供需雙方可另行協商。
