- 產品名稱：交聯聚乙烯絕緣控制電纜
- 瀏覽：
- 添加時間：2014-12-05 16:47:30
- 推薦度：
1. 產品用途
適用于交流額定電壓U0/U為450/750V及以下控制、監控回路和保護線路等要求固定敷設場合使用，作為電氣裝備之間的控制接線。
2.執行標準：GB/T9330—2008《塑料絕緣控制電纜》
3.使用特性
3.1短路時（最長持續時間不超過5s）電纜導體最高溫度不超過250℃
3.2安裝敷設溫度不低于0℃。
3.3推薦的允許彎曲半徑：無鎧裝層電纜應不小于電纜外徑8倍；有鎧裝層或銅帶屏蔽結構電纜應不小于電纜外徑的12倍。
4.電纜型號及名稱
型號 |
名稱 |
主要使用范圍 |
|
KYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道等固定場合。 |
|
KYJVP |
銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合。 |
|
KYJVP2 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
|
|
KYJVP3 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑料復合帶屏蔽控制電纜 |
|
|
KYJV22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等承受較大外力的固定場合。 |
|
KYJV32 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜 |
敷設在室內、電纜溝、管道、豎井等承受較大拉力的固定場合。 |
|
KYJVP2-22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等承受較大機械外力，要求屏蔽的固定場合。 |
|
KYJY |
銅芯交聯聚乙烯絕緣聚烯烴護套控制電纜 |
敷設在室內、電纜溝、管道等固定場合。 |
|
KYJYP |
銅芯交聯聚乙烯絕緣聚烯烴護套編織屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合。 |
|
KYJYP2 |
銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求銅帶屏蔽的固定場合 |
|
KYJYP3 |
銅芯交聯聚乙烯絕緣聚烯烴護套鋁塑料復合帶屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求鋁塑帶屏蔽的固定場合 |
|
KYJY23 |
銅芯交聯聚乙烯絕緣聚烯烴護套鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等承受較大外力的固定場合。 |
|
KYJY33 |
銅芯交聯聚乙烯絕緣聚烯烴護套鋼絲鎧裝控制電纜 |
敷設在室內、電纜溝、管道、豎井等承受較大拉力的固定場合。 |
|
KYJYP2-23 |
銅芯交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等承受較大機械外力，要求屏蔽的固定場合。 |
|
注：阻燃、耐火系列電纜型號及名稱按GB/T 19666規定執行。在常規系列電纜型號前加ZA—、ZB—、ZC—、ZD—、N—即可。 |
||
5.電纜規格及范圍
控制電纜規格及范圍
型號 |
額定 |
導體標稱截面/mm² |
|||||||
|
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
芯 數 |
|||||||||
|
KYJV |
KYJVP |
|
|
|
|
||||
|
KYJY |
KYJYP |
2～61 |
2～14 |
2～10 |
|||||
|
KYJVP2 |
KYJVP3 |
4～61 |
4～14 |
4～10 |
|||||
|
KYJYP2 |
KYJYP3 |
||||||||
|
KYJV22 |
KYJY23 |
7～61 |
4～61 |
4～14 |
4～10 |
||||
|
KYJVP2-22 |
KYJYP2-23 |
7～61 |
4～61 |
4～14 |
4～10 |
||||
|
KYJV32 |
KYJY33 |
19～61 |
7～61 |
4～14 |
4～10 |
||||
|
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯 |
|||||||||
6. 電纜技術要求及參數
6.1導電線芯分為2種，第1種類為圓形實心導體（A），第2種類為圓形絞合導體（B），適用于固定敷設的電纜。
6.2導體20℃直流電阻符合GB/T9330—2008《塑料絕緣控制電纜》的要求。
6.3絕緣線芯識別采用顏色著色表示或數字標志。
6.4絕緣線芯應經受工頻火花試驗，試驗電壓有效值為6kV 。
6.5成品電纜能經受交流50Hz 3000V,5min耐壓試驗。

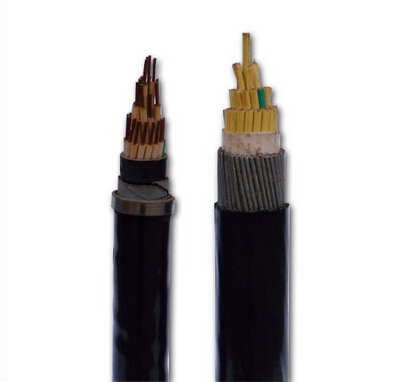

7. 電纜產品結構示意圖（KYJV32型）
