介紹：
橡皮絕緣丁腈護套引接線
JBQ橡皮絕緣丁腈護套引接線（JB6213）
1.用途
該型號產品為交流額定電壓1140V及以下的B級絕緣電機、電器繞組連接并引出機殼或繞組與電機殼體上的接線柱連接用電線。
電壓等級：500V, 1000V, 3000V，6000V
2.型號及名稱
JBQ （JXN）橡皮絕緣丁腈護套引接線，JBF（JXF）銅芯丁腈聚氯乙烯復合物絕緣引接線。

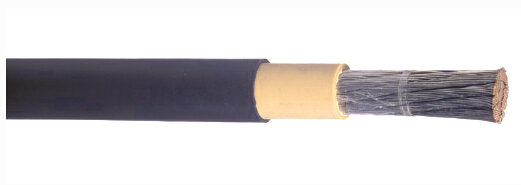

3.產品結構及參考數據
（1）。鍍錫銅導體 （2）。融離層（如果有的話） （3）。橡皮絕緣屋 （4）。丁腈橡皮護套層（注：本產品可根據用戶需要制成黑、白、綠和紅等多種顏色，色澤鮮明、持久）
JBQ型500V
| 導線標稱截面 | 導電線芯結構 | 絕緣標稱厚度 | 護套標稱厚度 | 電纜最大外徑 | 電纜參考重量 | 20℃導體電阻(Ω/KM) | |
| 單根線數 | 單線直徑 | ||||||
| 0.5 | 28 | 0.15 | 0.6 | 0.8 | 4.3 | 20 | 38.5 |
| 0.75 | 42 | 0.15 | 0.6 | 0.8 | 4.5 | 24 | 25.7 |
| 1.0 | 32 | 0.20 | 0.6 | 0.8 | 4.7 | 28 | 18.9 |
| 1.5 | 48 | 0.20 | 0.6 | 0.8 | 5.0 | 35 | 12.6 |
| 2.5 | 19 | 0.41 | 0.8 | 1.0 | 6.2 | 57 | 7.59 |
| 4 | 19 | 0.52 | 0.8 | 1.0 | 6.8 | 76 | 4.54 |
| 6 | 19 | 0.64 | 0.8 | 1.0 | 7.5 | 100 | 3.00 |
| 10 | 49 | 0.52 | 1.0 | 1.2 | 10.0 | 178 | 1.78 |
| 16 | 49 | 0.64 | 1.0 | 1.2 | 11.2 | 243 | 1.18 |
| 25 | 98 | 0.58 | 1.0 | 1.4 | 13.7 | 372 | 0.716 |
| 35 | 133 | 0.58 | 1.0 | 1.4 | 14.9 | 471 | 0.528 |
| 50 | 133 | 0.68 | 1.2 | 1.6 | 17.1 | 647 | 0.384 |
| 70 | 189 | 0.68 | 1.2 | 1.6 | 19.6 | 876 | 0.270 |
| 95 | 259 | 0.68 | 1.4 | 1.6 | 21.9 | 1160 | 0.197 |
| 120 | 259 | 0.76 | 1.6 | 1.8 | 24.6 | 1451 | 0.158 |
| 150 | 320 | 0.76 | 1.8 | 2.2 | 29 | 1911.5 | 0.132 |
| 185 | 395 | 0.76 | 1.8 | 2.2 | 32 | 2268.65 | 0.108 |
| 240 | 513 | 0.76 | 2.2 | 3 | 35 | 3010 | 0.0817 |
| 300 | 641 | 0.76 | 2.4 | 3.5 | 38 | 3770 | 0.0654 |
JBQ型1140V
| 導線標稱截面 | 導電線芯結構 | 絕緣標稱厚度 | 護套標稱厚度 | 電纜最大外徑 | 電纜參考重量 | 20℃導體電阻(Ω/KM) | |
| 單根線數 | 單線直徑 | ||||||
| 0.5 | 28 | 0.15 | 0.6 | 0.8 | 4.3 | 20 | 38.5 |
| 0.75 | 42 | 0.15 | 0.6 | 0.8 | 4.5 | 24 | 25.7 |
| 1.0 | 32 | 0.20 | 0.6 | 0.8 | 4.7 | 28 | 18.9 |
| 1.5 | 48 | 0.20 | 0.6 | 0.8 | 5.0 | 35 | 12.6 |
| 2.5 | 19 | 0.41 | 0.8 | 1.0 | 6.2 | 57 | 7.59 |
| 4 | 19 | 0.52 | 0.8 | 1.0 | 6.8 | 76 | 4.54 |
| 6 | 19 | 0.64 | 0.8 | 1.0 | 7.5 | 100 | 3.00 |
| 10 | 49 | 0.52 | 1.0 | 1.2 | 10.0 | 178 | 1.78 |
| 16 | 49 | 0.64 | 1.0 | 1.2 | 11.2 | 243 | 1.18 |
| 25 | 98 | 0.58 | 1.0 | 1.4 | 13.7 | 372 | 0.716 |
| 35 | 133 | 0.58 | 1.0 | 1.4 | 14.9 | 471 | 0.528 |
| 50 | 133 | 0.68 | 1.2 | 1.6 | 17.1 | 647 | 0.384 |
| 70 | 189 | 0.68 | 1.2 | 1.6 | 19.6 | 876 | 0.270 |
| 95 | 259 | 0.68 | 1.4 | 1.6 | 21.9 | 1160 | 0.197 |
| 120 | 259 | 0.76 | 1.6 | 1.8 | 24.6 | 1451 | 0.158 |
| 150 | 320 | 0.76 | 1.8 | 2.2 | 29 | 1911.5 | 0.132 |
| 185 | 395 | 0.76 | 1.8 | 2.2 | 32 | 2268.65 | 0.108 |
| 240 | 513 | 0.76 | 2.2 | 3 | 35 | 3010 | 0.0817 |
| 300 | 641 | 0.76 | 2.4 | 3.5 | 38 | 3770 | 0.0654 |
