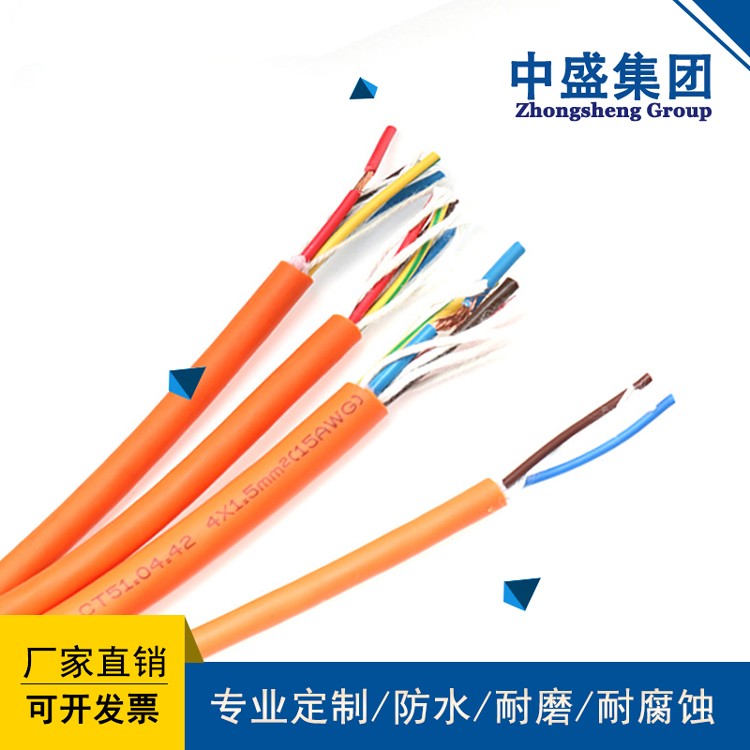

- 產品名稱：本質安 全電路用對絞屏蔽控制電纜
- 瀏覽：
- 添加時間：2019-12-09 13:53:26
- 推薦度：
一、產品特點及用途
本質安 全電路用對絞屏蔽控制電纜具有低電容、低電感,具有優異的屏蔽性能及抗干擾性能，特種高溫型計算機電纜采用進口氟塑料及氟橡膠等材料，能在-40-260℃環境中長期使用，產品具有不延燃、耐酸堿油水等優越特性，電纜結構專為本安防爆電路設計，不僅用于橋架敷設，而且可用于電纜溝敷設及直埋敷設，特種高溫型本安計算機電纜2000年獲得國家專利證書。適用于具有防爆保護要求及其他惡劣環境下集散系統、自動化檢測系統中作傳輸線，防爆安 全性能明顯高于一般DCS電纜和計算機控制電纜。
二、產品執行標準
Q/AT2002-2(等效采用英國BS5308標準)
阻燃性能試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓U0/U： 300/500V；
2、最高工作溫度：聚乙烯絕緣不超過70℃ 交聯聚乙烯絕緣90℃ 低煙無鹵阻燃聚烯烴70℃ 低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種 聚全氟乙丙烯(F46)絕緣不超過200℃ 進口可溶性聚四氟乙烯(PFA)不超過260℃；
3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃；
4、電纜安裝敷設溫度應不低于0℃(高溫型不低于-25℃)；
5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。
四、基本型號及名稱
1、聚乙烯絕緣聚氯乙烯護套本質安 全電路用計算機屏蔽電纜型號
| IA-DJYPV(R)P | 聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
| IA-DJYP2V(R)P2 | 聚乙烯絕緣銅塑復合帶繞包分屏銅帶總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
| IA-DJYP3V(R)P3 | 聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略。
2、交聯聚乙烯絕緣聚氯乙烯護套計算機用屏蔽電纜型號
| IA-DJYJPV(R)P | 交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
| IA-DJYJP2V(R)P2 | 交聯聚乙烯絕緣銅塑復合帶繞包分屏鋼帶總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
| IA-DJYJP3V(R)P3 | 交聯聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽軟電纜 |
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略。
3、低煙無鹵阻燃聚烯烴絕緣和護套計算機用屏電纜型號
| IA-DJYDPYD(R)P | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏總屏本安用計算機屏蔽軟電纜 |
| IA-DJYDP2YD(R)P2 | 低煙無鹵阻燃聚烯烴絕緣和護套銅塑復合帶繞包分屏銅帶總屏本安用計算機屏蔽軟電纜 |
| IA-DJYDP3YD(R)P3 | 低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用計算機屏蔽軟電纜 |
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號略。
4、氟塑料絕緣本安用耐高溫防腐計算機電纜型號
| IA-DJF46PVP | F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
| IA-DJF46PVRP | F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
| IA-DJF46PGP | F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
| IA-DJF46PGPR | F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
| IA-DJF4F46P-2 | F46絕緣和護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
| IA-DF4F46P2-2 | F46絕緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜 |
阻燃計算機電纜前加ZR，ZR192為進口PFA材料，鎧裝電纜型號后加22，屏蔽可采用鍍錫銅絲，基本型號同上。
五、代號名稱和含義
| 項 目 | 代 號 | 說 明 |
| 阻燃特性 | ZR | 分A、B、C、級阻燃，加ZR表示阻燃電纜 |
| 系列代號 | IA-DJ | 本安用計算機屏蔽電纜(包括DCS電纜) |
| 絕緣材料 | Y | 聚乙烯PE |
| YJ | 交聯聚乙烯XLPE | |
| YD | 低煙無鹵阻燃聚烯烴，加YD表示低煙無鹵電纜 | |
| F(F46) | 聚全氟乙丙烯(ZR192為進口PFA材料) | |
| 護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
| V | 聚氯乙烯PVC | |
| G | 硅橡膠 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| P2 | 銅塑復合帶繞包分屏銅帶繞包總屏 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 | |
| 規格 | 對數1-37 | |
| 每對芯數2-3 | ||
| 導體線芯截面0.5-2.5 |
六、主要技術指標
| 性能項目 | 單位 | 指標 | ||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
| 工作電容(1KZ) | PF/M | ≤60 | ≤70 | ≤80 | ||
| 電容不平衡 | PF/M | ≤1 | ||||
| 分布電感 | μh/m | ≤0.6 | ||||
| 電感電阻比 | μh/Ω | ≤15 ≤25 ≤35 ≤55 | ||||
| 電磁干擾感應電壓(干擾磁場400A/M) | MV | ≤5 | ||||
| 電感應電壓(靜電壓20KV) | V | ≤1 | ||||
| 輻射場透入強度(干擾場200MZ，120db) | db | ≤66 | ||||
| 20℃絕緣電阻 | MΩ.KM | ≥5000(氟塑料絕緣不低于500) | ||||
| 試驗電壓 | V | ≥2000V/1min | ||||
| 阻燃耐火性能試驗 | 符合GB12666-90要求 | |||||
