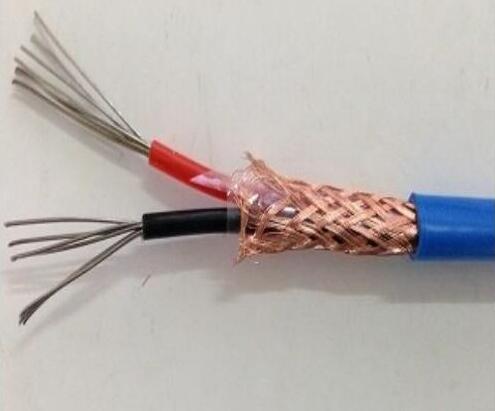

- 產品名稱：補償電纜 JX-GX-VVRP KX-GS-VVRP
- 瀏覽：
- 添加時間：2018-03-31 14:34:50
- 推薦度：
介紹：
補償導線電纜KX-GS-VVPR2*1.5型號說明：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的第一項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。
補償電纜與補償導線的熱電特性及允差
| 型號 | 使用分類 | 導線溫度范圍℃ | 熱電動勢及允差μV | 熱電偶測量端溫度℃ | 20℃時往復電阻值 ≤Ω/m | |||||
| 熱電勢 | 精密度 | 普通級 | 0.5mm2 | 1.0 mm2 | 1.5 mm2 | |||||
| SC&RC | G | 0~100 | 646 | ±30（±2.5℃） | ±60（±5.0℃） | 1000 | 0.10 | 0.05 | 0.03 | 0.02 |
| H | 0~200 | 1440 | / | ±60（±5.0℃） | ||||||
| KCA | G | 0~100 | 4095 | ±60（±1.5℃） | ±100（±2.5℃） | 1.40 | 0.70 | 0.47 | 0.28 | |
| H | 0~200 | 8137 | 900 | |||||||
| KCB | G | 0~100 | 4095 | 1.04 | 0.52 | 0.35 | 0.21 | |||
| KX | G | -20~100 | 4095 | 2.20 | 1.10 | 0.73 | 0.44 | |||
| H | -25~200 | 8137 | ||||||||
| EX | G | -20~100 | 6137 | ±120（±1.5℃） | ±200（±2.5℃） | 500 | 2.50 | 1.25 | 0.83 | 0.50 |
| H | -25~200 | 13419 | ||||||||
| JX | G | -20~100 | 5268 | ±85（±1.5℃） | ±140（±2.5℃） | 1.30 | 0.65 | 0.43 | 0.26 | |
| H | -25~200 | 10777 | ||||||||
| TX | G | -20~100 | 4277 | ±30（±0.5℃） | ±60（±1.0℃） | 300 | 1.04 | 0.52 | 0.35 | 0.21 |
| H | -25~200 | 9285 | ±48（±0.8℃） | ±90（±1.5℃） | ||||||
| NC | G | 0~100 | 2774 | ±60（±1.5℃） | ±100（±2.5℃） | 900 | 1.50 | 0.75 | 0.50 | 0.30 |
| H | 0~200 | 5912 | ||||||||
| NX | G | -20~100 | 2774 | 2.86 | 1.43 | 0.95 | 0.57 | |||
| H | -25~200 | 5912 | ||||||||
補償導線其它參數指標
| 項目 | 單位 | 參數指標 | |
| PVC絕緣 | PE、XLPE、F46&F絕緣 | ||
| 絕緣電阻 | MΩ.km | 25 | 100 |
| 電壓試驗 | V/1min | 1000 | |
| 阻燃性能 | 符合GB/T18380-2001阻燃標準中A、B、C類規定 | ||
