        • 產品名稱：耐高溫電纜ZR192-FF46P YGC-F46(FG)
          •

        • 瀏覽：
          •

        • 添加時間：2019-11-06 15:19:05
          •

        • 推薦度：
          •

        •
          •













        介紹：

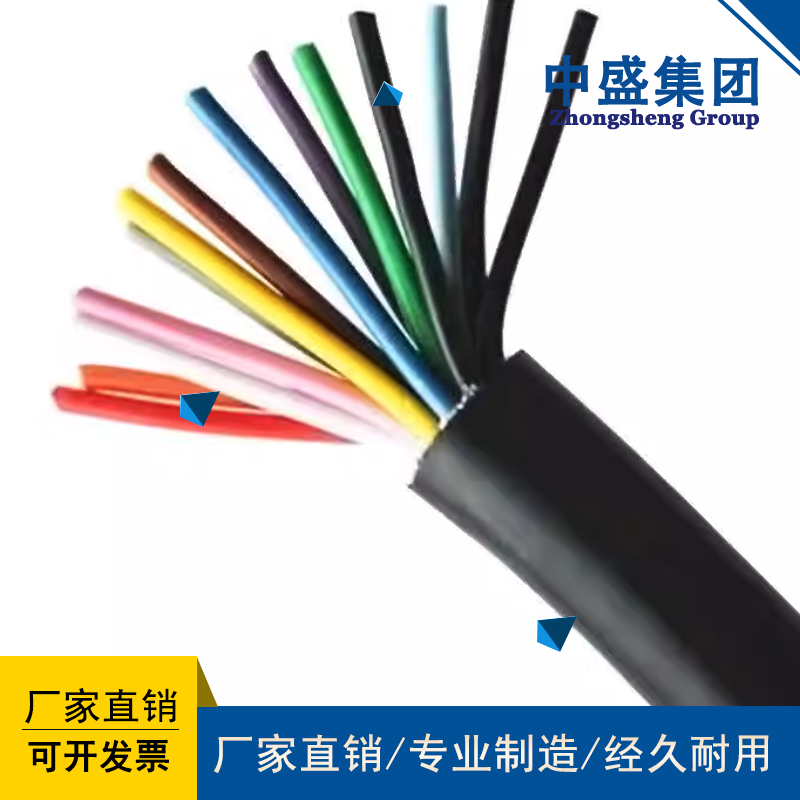

        ZR192-FF46P YGC-F46(FG)耐高溫電纜
        一:產品特點及用途
        本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
        二:產品執行標準
        Q/HHTZH001.2
        阻燃耐火特性試驗執行GB12666-90標準
        三:使用特性
        1. 交流額定電壓:U0/U 0.6/1KV
        2. ***高工作溫度:聚全氟乙丙烯(F46)絕緣不超過200℃
        可溶性聚四氟乙烯(PFA)絕緣不超過260℃
        3. ***低環境溫度:氟塑料絕緣和護套
        固定敷設-40℃，非固定敷設-15℃
        4. 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
        5. 電纜允許彎曲半徑:單芯電纜***小為電纜外徑的15倍
        多芯電纜***小為電纜外徑的10倍
        四:基本型號及名稱
        表1

        型號產品名稱正常使用溫度℃
        FF46氟塑料絕緣和護套電力電纜-60-200
        FF46-22氟塑料絕緣和護套鋼帶鎧裝電力電纜-60-200
        FF46P氟塑料絕緣和護套銅編織屏蔽電力電纜-60-200
        ZR-F46(FV)氟塑料絕緣阻燃聚氯乙烯護套電力電纜-40-105
        ZR-F46-22(FV22)氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜-40-105
        ZR192-FF46PFA絕緣和護套電力電纜(進口原料)-60-260
        ZR192-FF46PPFA絕緣和護套銅編織屏蔽電力電纜(進口原料)-60-260
        ZR192-FF46-22PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料)-60-260
        YGC-F46(FG)氟塑料絕緣硅橡膠護套電力電纜-60-180
        YGC-F46-22(FG22)氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜-60-180
        YVF-F46氟塑料絕緣阻燃丁腈聚氯乙烯護套電力電纜-60-105
        YVF-F46-22氟塑料絕緣鋼帶鎧裝阻燃丁腈聚氯乙烯護套電力電纜-60-105

        備注:軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。
        五:代號名稱和含義
        表2

        代號代號含義
        系列代號略
        F(F46)聚全氟乙丙烯(F46)
        YVF丁腈膠
        G硅橡膠
        192進口PFA絕緣和護套
        ZR(V)阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種)
        22鋼帶鎧裝
        32細鋼絲鎧裝
        P銅編織屏蔽
        R多股絞合導體

        六:主要技術指標
        1.成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
        2.20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM
        3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
        七:基本電纜規格及結構參數

        線芯*標稱截面(mm2)
        導體結構
        (根數/直徑)
        mm
        		電纜***大外徑計算重量(kg/km)
        FF46
        ZR192-FF46
        		ZR-F46YGC-F46R
        FF46
        ZR192-FF46
        ZR-F46
        YGC-F46
        ZR-F46-22
        YGC-F46-22
        1*1.51/1.383.2--25

        1*2.51/1.783.5--35

        1*41/2.263.8--50

        1*61/2.784.2--70

        1*107/1.355.9--115

        1*167/1.706.8--181

        1*257/2.158.0--265

        1*357/2.529.0--355

        1*5010/2.5210.5--500

        1*7014/2.5212.5--700

        1*9519/2.5214.6--930

        1*12024/2.5216.0--1190

        1*15030/2.5218.0--1420

        1*18537/2.5219.4--1830

        2*1.51/1.387.28.28.57583215
        2*2.51/1.788.210.011.599110280
        2*41/2.269.611.412.9135150330
        2*61/2.7811.014.715.0190200400
        2*107/1.3512.515.816.8298310550
        2*167/1.7016.0018.019.0423435750
        2*257/2.1518.5020.523.06406451050
        2*357/2.5222.0022.525.58438501300
        2*5016*2.00-26.029.0111811221705
        2*7033*1.64-28.832.0153715402250
        2*9533*1.92-30.234.5208220582870
        2*12033*2.15-36.240.0268125603600
        2*15033*2.41-39.642.9318031504315
        2*18533*2.68-41.645.6399839405257
        2*24056*2.34
        		46.051.0528051206250
        3*1.51/1.378.08.28.5100107286
        3*2.51/1.789.09.810.5140145355
        3*41/2.2610.011.012.0195201445
        3*61/2.7811.513.314.3260268490
        3*107/1.3514.815.817.0422422713
        3*167/1.7017.518.820.5615640920
        3*257/2.1521.022.524.009509251315
        3*357/2.5223.025.026.50121012151700
        3*5010/2.5225.527.529.0165616552340
        3*7014/2.5227.0031.033.0228522983080
        3*9519/2.5231.0035.037.0306031004010
        3*12024/2.5233.0038.040.2385938304953
        3*15030/2.5235.643.0046.0475547186180
        3*18537/2.5240.046.049.0589058017400
        3*24048/2.5242.553.057.5745073779000
        3*4+1*2.51/2.2611.013.014.2230237471
        3*6+1*41/2.7812.014.016.0315320600
        3*10+1*67/1.3516.018.019.0495501810
        3*16+1*107/1.7018.920.522.07457481115
        3*25+1*167/2.1521.023.025.0108510901555
        3*35+1*167/2.5226.529.031.5145014102255
        3*50+1*2510/2.52-32.034.2194019002780
        3*70+1*3514/2.52-35.838.0272026903700
        3*95+1*5019/2.52-43.045.5358535804800
        3*120+1*7024/2.52-45.048.0465045806010
        3*150+1*7030/2.52-47.550.5548054007010
        3*185+1*9537/2.52-52.055.0689068108600
        3*240+1*12048/2.52-58.061.08750861010525
        3*4+2*2.51/2.2611.512.013.0280287521
        3*6+2*41/2.7812.514.014.8375380660
        3*10+2*67/1.3516.018.019.5565571880
        3*16+2*107/1.7022.024.026.08608581225
        3*25+2*167/2.1524.026.027.5128512901755
        3*35+2*167/2.5225.027.529.0165016102455
        3*50+2*2516*2.00-34.036.5224022003080
        3*70+2*3533*1.64-37.039.2312030904100
        3*95+2*5033*1.92-40.0041.8428542805500
        3*120+2*7033*2.15-45.548.5555054806910
        3*150+2*7033*2.41-52.056.2638063007910
        3*185+2*9533*2.68-56.058.0789078109600
        3*240+2*12056*2.34-60.064.59950981011725
        4*41/2.2610.5011.514.0238250480
        4*61/2.7812.3014.515.0333340590
        4*107/1.3517.0020.021.3543550868
        4*167/1.7019.0021.522.98068101245
        4*257/2.1521.5025.026.5118411901680
        4*357/2.52-26.027.8161516002178
        4*5010/2.52-28.230.0217021702940
        4*7014/2.52-29.730.7305630303960
        4*9519/2.52-32.533.2403640005108
        4*12024/2.52-36.838.8512050806400
        4*15030/2.52-39.441.4625562007775
        4*18537/2.52-43.745.7775577009500
